Conception et fonctionnement

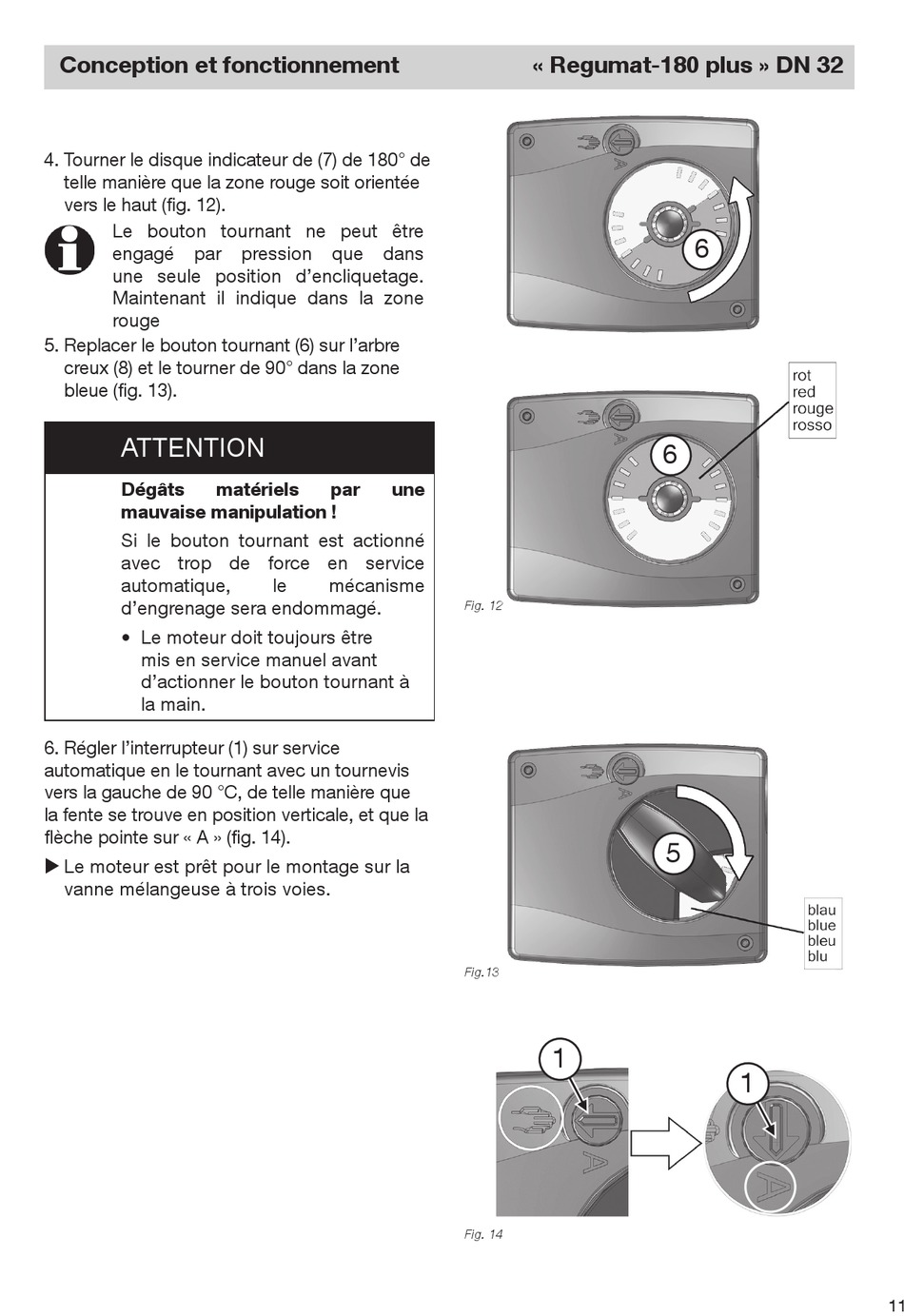

4. Tourner le disque indicateur de (7) de 180° de
telle manière que la zone rouge soit orientée
vers le haut (fi g. 12).
Le bouton tournant ne peut être
engagé par
une seule position d'encliquetage.
Maintenant il indique dans la zone
rouge
5. Replacer le bouton tournant (6) sur l'arbre
creux (8) et le tourner de 90° dans la zone
bleue (fi g. 13).
ATTENTION
Dégâts
mauvaise manipulation !
Si le bouton tournant est actionné
avec trop de force en service
automatique,
d'engrenage sera endommagé.
• Le moteur doit toujours être
mis en service manuel avant
d'actionner le bouton tournant à
la main.
6. Régler l'interrupteur (1) sur service
automatique en le tournant avec un tournevis
vers la gauche de 90 °C, de telle manière que
la fente se trouve en position verticale, et que la
fl èche pointe sur « A » (fi g. 14).
X Le moteur est prêt pour le montage sur la
vanne mélangeuse à trois voies.
pression que dans
matériels par
le mécanisme
« Regumat-180 plus » DN 32
une
Fig. 12
Fig.13
1
Fig. 14
6
6
5
1
11
