Aufbau und Funktion

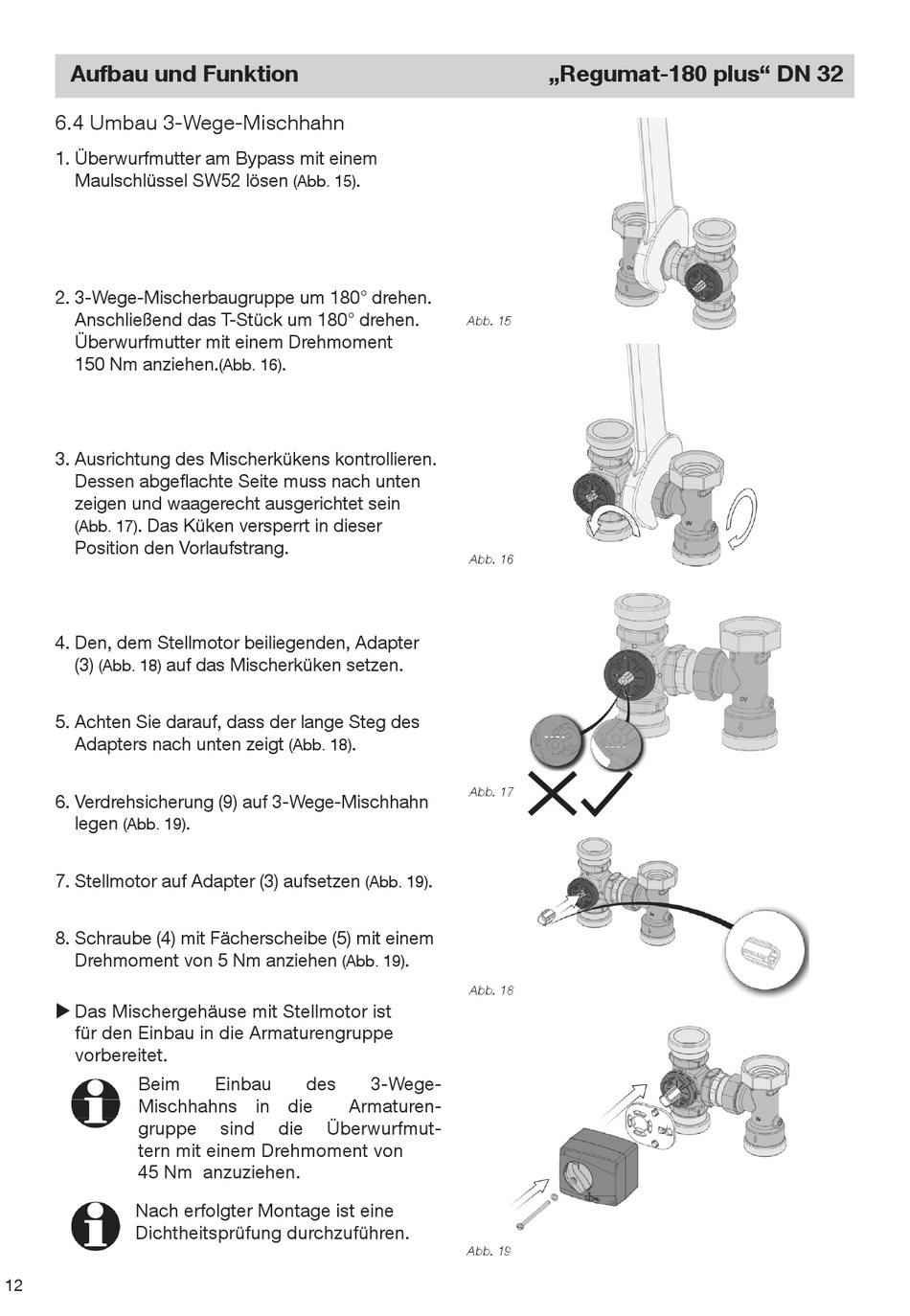

6.4 Umbau 3-Wege-Mischhahn

1. Überwurfmutter am Bypass mit einem
Maulschlüssel SW52 lösen
2. 3-Wege-Mischerbaugruppe um 180° drehen.
Anschließend das T-Stück um 180° drehen.
Überwurfmutter mit einem Drehmoment
150 Nm anziehen.
3. Ausrichtung des Mischerkükens kontrollieren.
Dessen abgefl achte Seite muss nach unten
zeigen und waagerecht ausgerichtet sein
. Das Küken versperrt in dieser
(Abb. 17)
Position den Vorlaufstrang.
4. Den, dem Stellmotor beiliegenden, Adapter
(3) auf das Mischerküken setzen.
(Abb. 18)
5. Achten Sie darauf, dass der lange Steg des
Adapters nach unten zeigt
6. Verdrehsicherung (9) auf 3-Wege-Mischhahn
legen
(Abb. 19)
7. Stellmotor auf Adapter (3) aufsetzen
8. Schraube (4) mit Fächerscheibe (5) mit einem
Drehmoment von 5 Nm anziehen
X Das Mischergehäuse mit Stellmotor ist
für den Einbau in die Armaturengruppe
vorbereitet.
Beim Beim
Mischhahns in die Mischhahns in die
gruppe gruppe
tern mit einem Drehmoment von
45 Nm anzuziehen.
Nach erfolgter Montage ist eine
Dichtheitsprüfung durchzuführen.
12
.
(Abb. 15)
.
(Abb. 16)
.
(Abb. 18)
.
(Abb. 19)
Einbau Einbau des des
Armaturen- Armaturen-
sind sind die die Überwurfmut- Überwurfmut-
Abb. 15
Abb. 16
Abb. 17
.
(Abb. 19)
.
Abb. 18
3-Wege- 3-Wege-
Abb. 19
„Regumat-180 plus" DN 32
