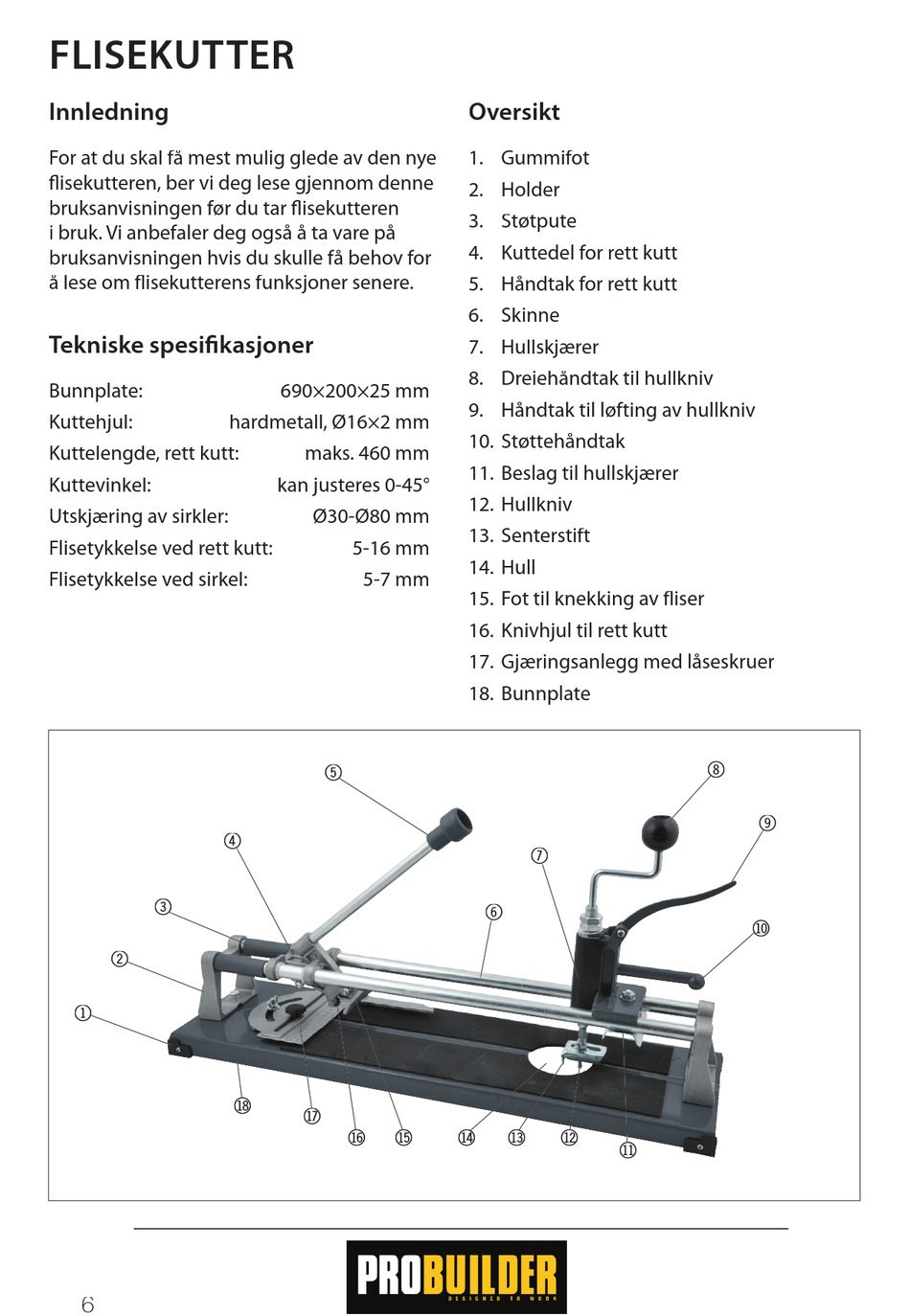

FLISEKUTTER
Innledning
For at du skal få mest mulig glede av den nye
fl isekutteren, ber vi deg lese gjennom denne
bruksanvisningen før du tar fl isekutteren
i bruk. Vi anbefaler deg også å ta vare på
bruksanvisningen hvis du skulle få behov for
å lese om fl isekutterens funksjoner senere.
Tekniske spesifi kasjoner
Bunnplate:
Kuttehjul:
Kuttelengde, rett kutt:
Kuttevinkel:
Utskjæring av sirkler:
Flisetykkelse ved rett kutt:
Flisetykkelse ved sirkel:
3 3
2 2
1 1
6
690×200×25 mm
hardmetall, Ø16×2 mm
maks. 460 mm
kan justeres 0-45°
Ø30-Ø80 mm
5-16 mm
5-7 mm
5 5
4 4
bt bt
bs bs
br bq br bq
Oversikt
1. Gummifot
2. Holder
3. Støtpute
4. Kuttedel for rett kutt
5. Håndtak for rett kutt
6. Skinne
7. Hullskjærer
8. Dreiehåndtak til hullkniv
9. Håndtak til løfting av hullkniv
10. Støttehåndtak
11. Beslag til hullskjærer
12. Hullkniv
13. Senterstift
14. Hull
15. Fot til knekking av fl iser
16. Knivhjul til rett kutt
17. Gjæringsanlegg med låseskruer
18. Bunnplate
7 7
6 6
bp bp bo bo bn bn
bm bm
8 8
9 9
bl bl
