Istruzioni di sicurezza particolari
I denti della lama circolare e della lama per
fori sono molto affi lati. Fare attenzione per
evitare di tagliarsi.
I bordi spezzati delle piastrelle possono
essere taglienti. Indossare sempre dei guanti
quando si tagliano le piastrelle!
N.B.! Prevedere un numero di piastrelle
maggiore rispetto a quelle necessarie per il
rispettivo progetto. Lo spessore, il materiale
e la smaltatura possono variare per ciascun
tipo di piastrelle, pertanto non procedere allo
stesso modo per tutte le piastrelle. Iniziare
facendo pratica su alcune piastrelle prima di
cominciare il lavoro vero e proprio.

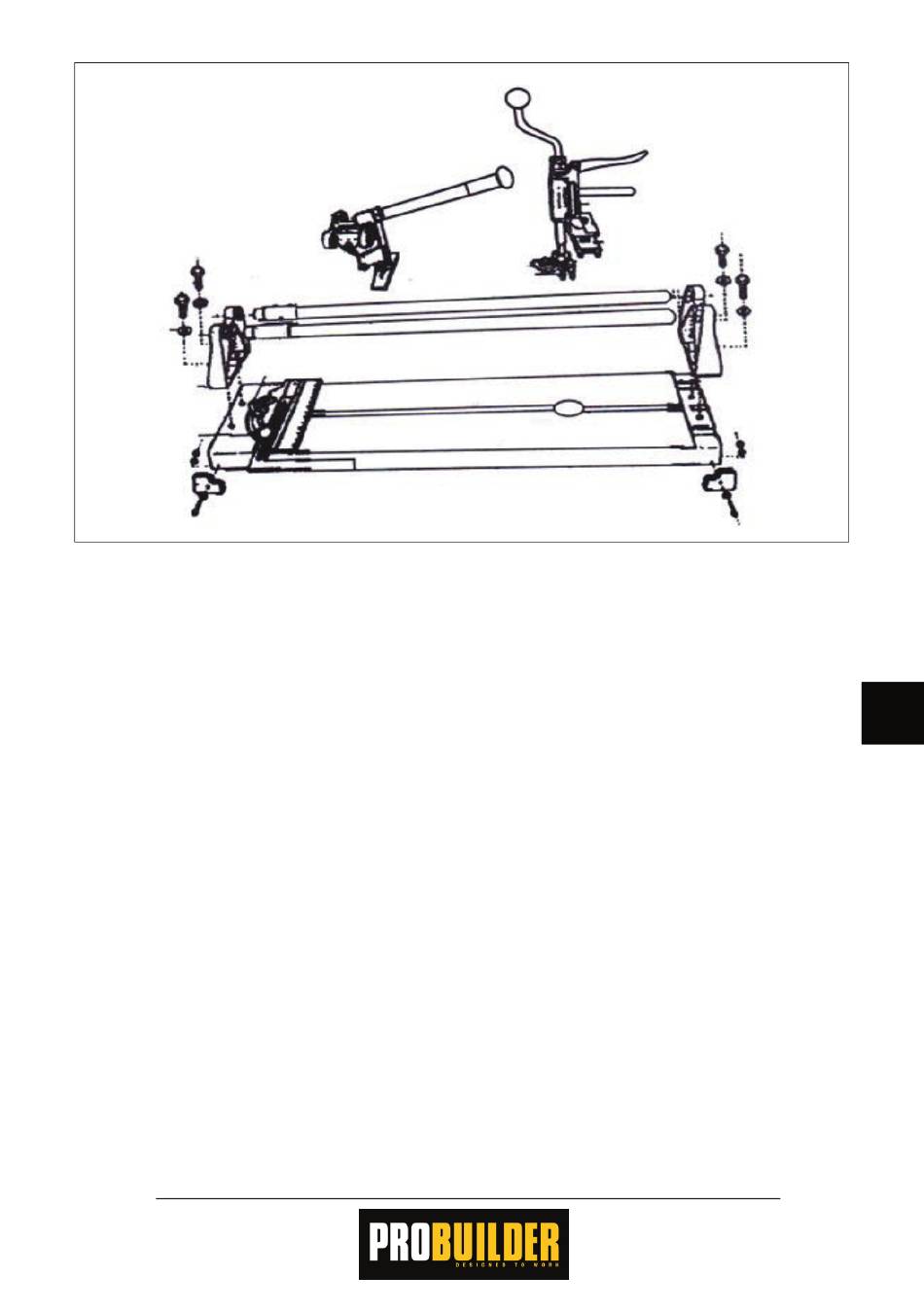

Assemblaggio
Togliere tutti i pezzi dal loro imballaggio.
1. Mettere un piedino di gomma (1) su
uno degli angoli della piastra di base
(18). Applicare una rondella su una vite
e far passare la vite nel foro del piedino
e nel foro sulla piastra di base. Sul lato
interno della piastra di base applicare
una rondella e un bullone sulla vite e
stringere il bullone. Ripetere questa
procedura per tutti e quattro gli angoli.
2. Inserire i due binari (6) nei fori sull'unità
di taglio per i tagli dritti (4). Applicare un
cuscinetto (3) su ogni binario. Inserire i
binari nei supporti (2) e fi ssare i supporti
sulla piastra di base utilizzando due
bulloni e due rondelle per ciascun lato.
3. Avvitare bene l'impugnatura (5) nella
rispettiva sede sull'unità per i tagli dritti.
4. Con le viti di bloccaggio montare la guida
angolare (17) sulla piastra di base.
5. Se necessario, mediante il supporto (11)
montare l'unità di taglio fori (7).
