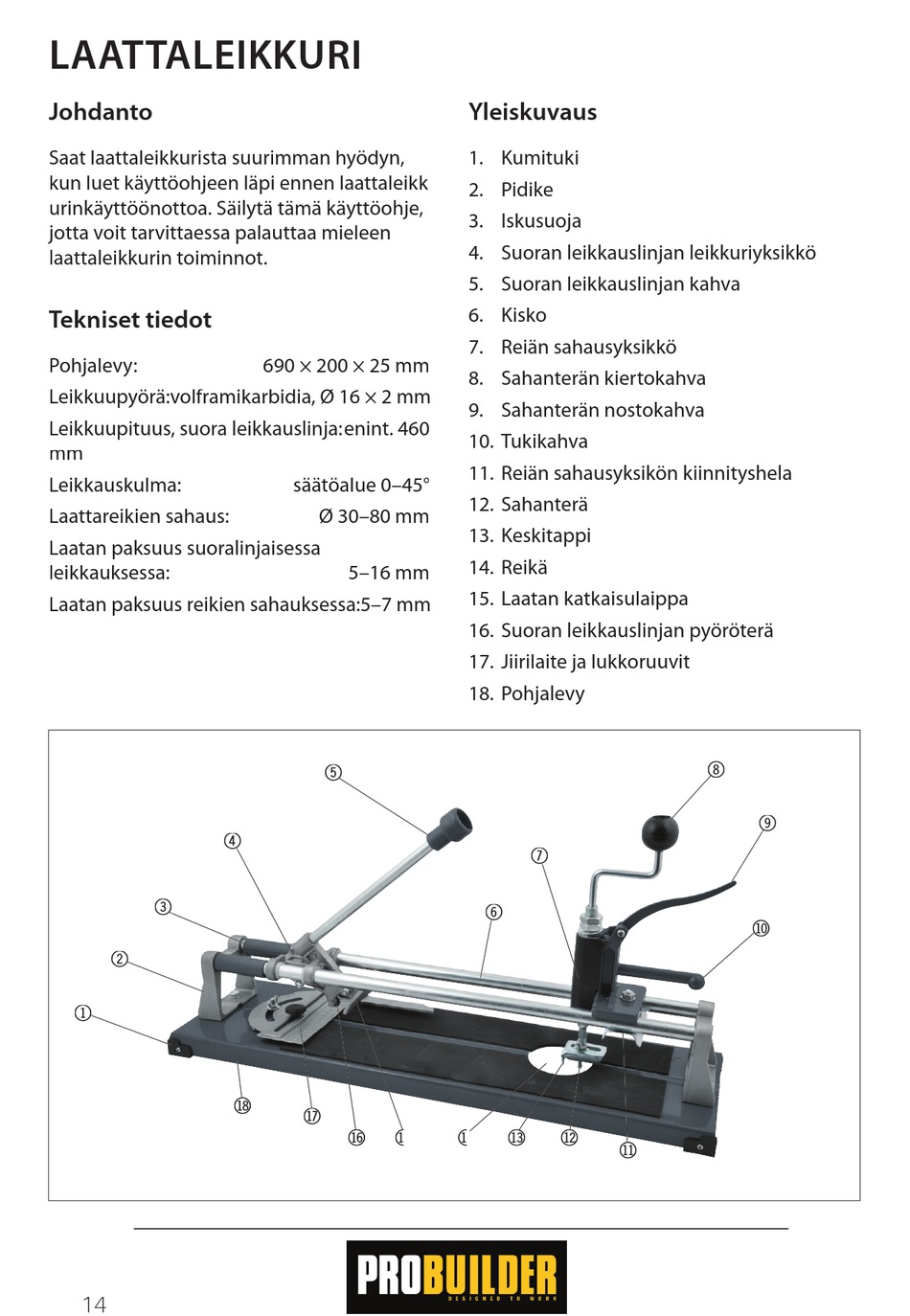

LAATTALEIKKURI
Johdanto
Saat laattaleikkurista suurimman hyödyn,
kun luet käyttöohjeen läpi ennen laattaleikk
urinkäyttöönottoa. Säilytä tämä käyttöohje,
jotta voit tarvittaessa palauttaa mieleen
laattaleikkurin toiminnot.

Tekniset tiedot

Pohjalevy:
Leikkuupyörä: volframikarbidia, Ø 16 × 2 mm
Leikkuupituus, suora leikkauslinja: enint. 460
mm
Leikkauskulma:
Laattareikien sahaus:
Laatan paksuus suoralinjaisessa
leikkauksessa:
Laatan paksuus reikien sahauksessa: 5–7 mm
3 3
2 2
1 1
14
690 × 200 × 25 mm
säätöalue 0–45°
Ø 30–80 mm
5–16 mm
5 5
4 4
bt bt
bs bs
br b br b
Yleiskuvaus
1. Kumituki
2. Pidike
3. Iskusuoja
4. Suoran leikkauslinjan leikkuriyksikkö
5. Suoran leikkauslinjan kahva
6. Kisko
7. Reiän sahausyksikkö
8. Sahanterän kiertokahva
9. Sahanterän nostokahva
10. Tukikahva
11. Reiän sahausyksikön kiinnityshela
12. Sahanterä
13. Keskitappi
14. Reikä
15. Laatan katkaisulaippa
16. Suoran leikkauslinjan pyöröterä
17. Jiirilaite ja lukkoruuvit
18. Pohjalevy
7 7
6 6
b bo bo bn bn
bm bm
8 8
9 9
bl bl
