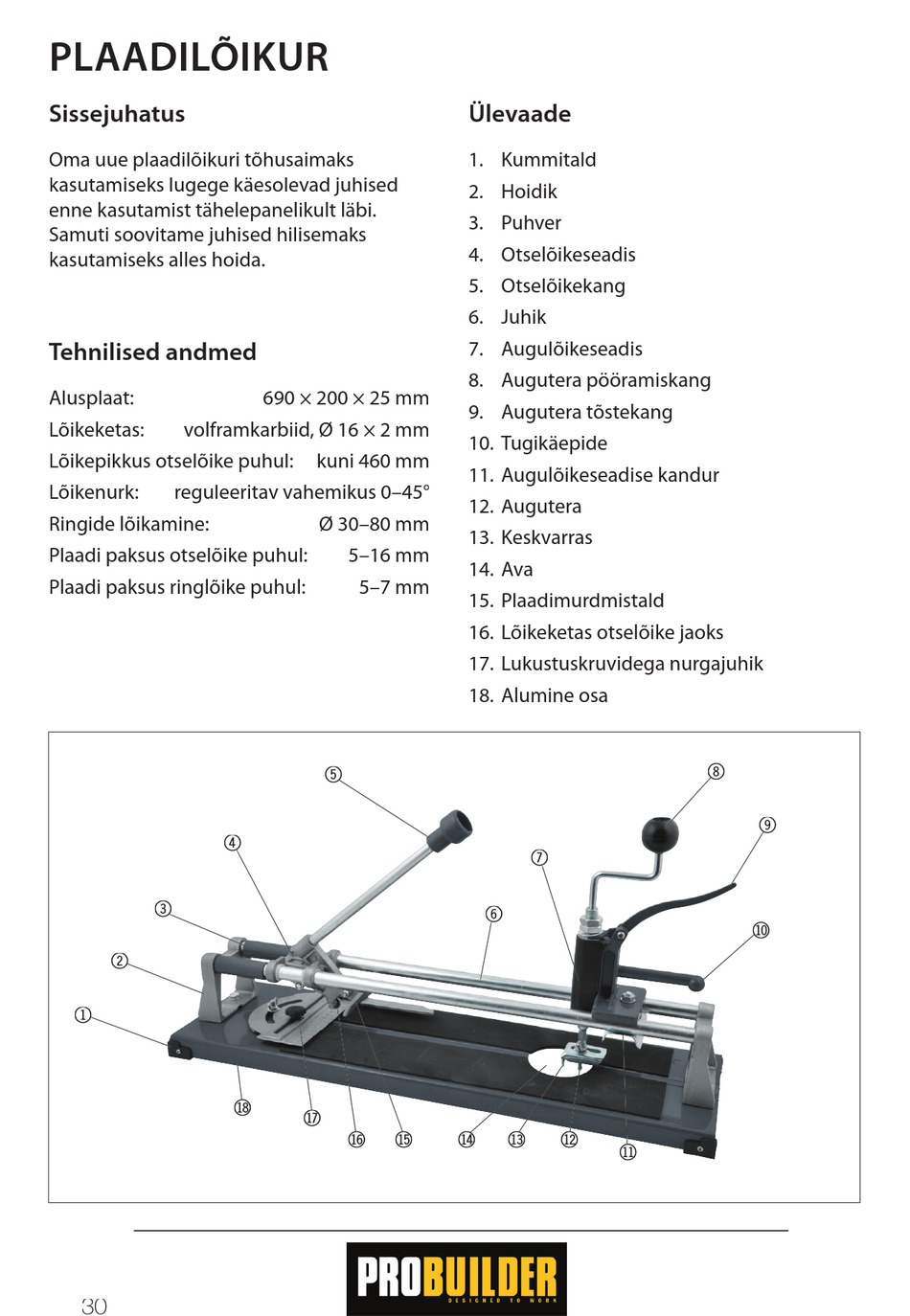

PLAADILÕIKUR
Sissejuhatus
Oma uue plaadilõikuri tõhusaimaks
kasutamiseks lugege käesolevad juhised
enne kasutamist tähelepanelikult läbi.
Samuti soovitame juhised hilisemaks
kasutamiseks alles hoida.

Tehnilised andmed

Alusplaat:
Lõikeketas: volframkarbiid, Ø 16 × 2 mm
Lõikepikkus otselõike puhul:
Lõikenurk: reguleeritav vahemikus 0–45°
Ringide lõikamine:
Plaadi paksus otselõike puhul:
Plaadi paksus ringlõike puhul:
3 3
2 2
1 1
30
690 × 200 × 25 mm
kuni 460 mm
Ø 30–80 mm
5–16 mm
5–7 mm
5 5
4 4
bt bt
bs bs
br bq br bq
Ülevaade
1. Kummitald
2. Hoidik
3. Puhver
4. Otselõikeseadis
5. Otselõikekang
6. Juhik
7. Augulõikeseadis
8. Augutera pööramiskang
9. Augutera tõstekang
10. Tugikäepide
11. Augulõikeseadise kandur
12. Augutera
13. Keskvarras
14. Ava
15. Plaadimurdmistald
16. Lõikeketas otselõike jaoks
17. Lukustuskruvidega nurgajuhik
18. Alumine osa
7 7
6 6
bp bp bo bo bn bn
bm bm
8 8
9 9
bl bl
