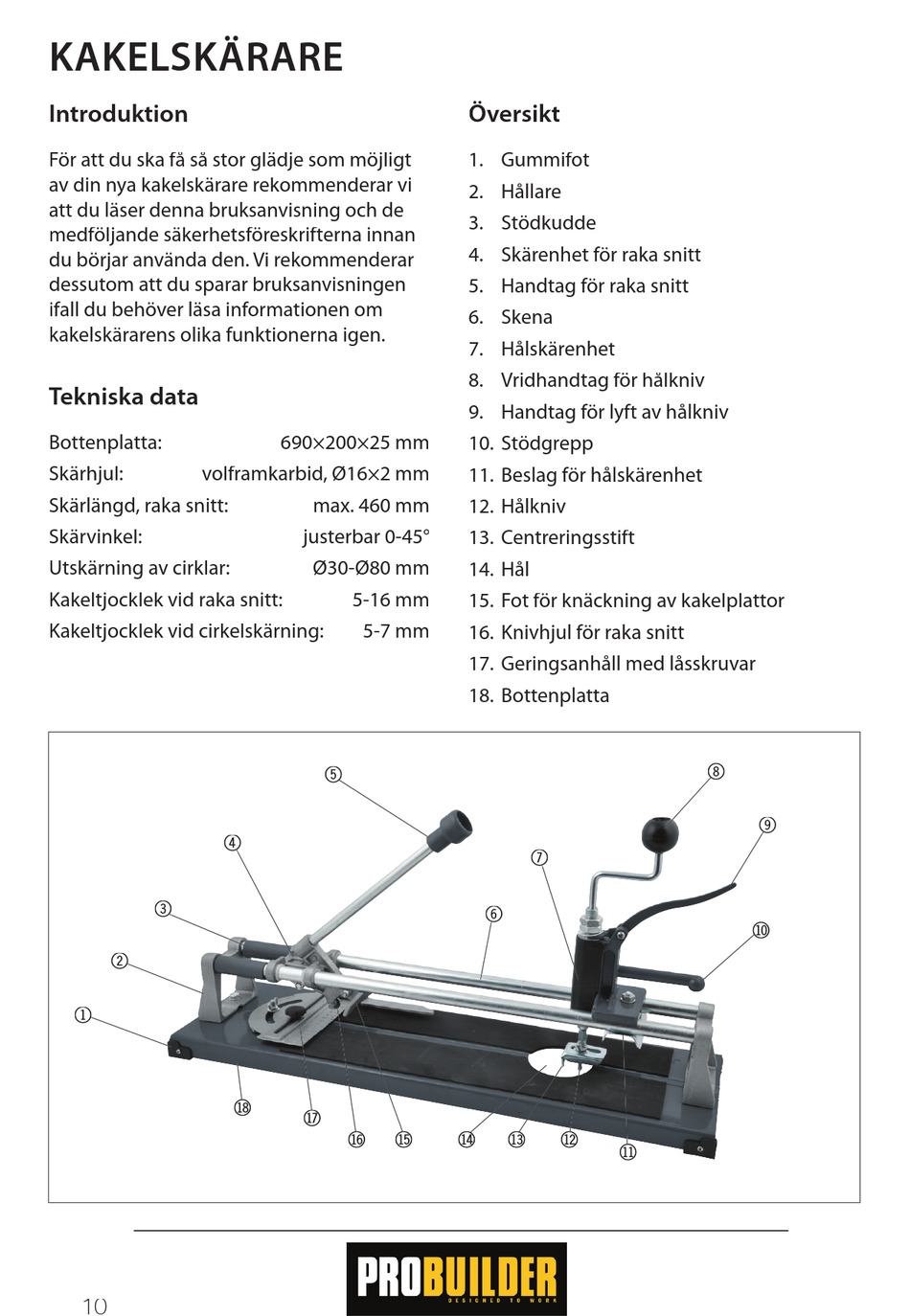

KAKELSKÄRARE
Introduktion
För att du ska få så stor glädje som möjligt
av din nya kakelskärare rekommenderar vi
att du läser denna bruksanvisning och de
medföljande säkerhetsföreskrifterna innan
du börjar använda den. Vi rekommenderar
dessutom att du sparar bruksanvisningen
ifall du behöver läsa informationen om
kakelskärarens olika funktionerna igen.

Tekniska data

Bottenplatta:
Skärhjul: volframkarbid, Ø16×2 mm
Skärlängd, raka snitt:
Skärvinkel:
Utskärning av cirklar:
Kakeltjocklek vid raka snitt:
Kakeltjocklek vid cirkelskärning:
3 3
2 2
1 1
10
690×200×25 mm
max. 460 mm
justerbar 0-45°
Ø30-Ø80 mm
5-16 mm
5-7 mm
5 5
4 4
bt bt
bs bs
br bq br bq
Översikt
1. Gummifot
2. Hållare
3. Stödkudde
4. Skärenhet för raka snitt
5. Handtag för raka snitt
6. Skena
7. Hålskärenhet
8. Vridhandtag för hålkniv
9. Handtag för lyft av hålkniv
10. Stödgrepp
11. Beslag för hålskärenhet
12. Hålkniv
13. Centreringsstift
14. Hål
15. Fot för knäckning av kakelplattor
16. Knivhjul för raka snitt
17. Geringsanhåll med låsskruvar
18. Bottenplatta
7 7
6 6
bp bp bo bo bn bn
bm bm
8 8
9 9
bl bl
