CORTADOR DE CERÁMICA
Introducción
Para sacar el mayor provecho de su nuevo
cortador de cerámica, por favor, lea estas
instrucciones antes de usarla. Además,
guarde las instrucciones por si necesita
consultarlas más adelante.
Datos técnicos
Base:
Rueda de corte: carburo de tungsteno, Ø16 × 2 mm
Longitud de corte, cortes rectos:
mm
Ángulo de corte:
Corte de círculos:
Grosor de azulejo en cortes rectos: 5-16 mm
Grosor de azulejo en cortes circulares: 5-7 mm
3 3
2 2
1 1
34
690 × 200 × 25 mm
máx. 460
regulable 0-45°
Ø30-Ø80 mm
5 5
4 4
bt bt
bs bs
br bq br bq

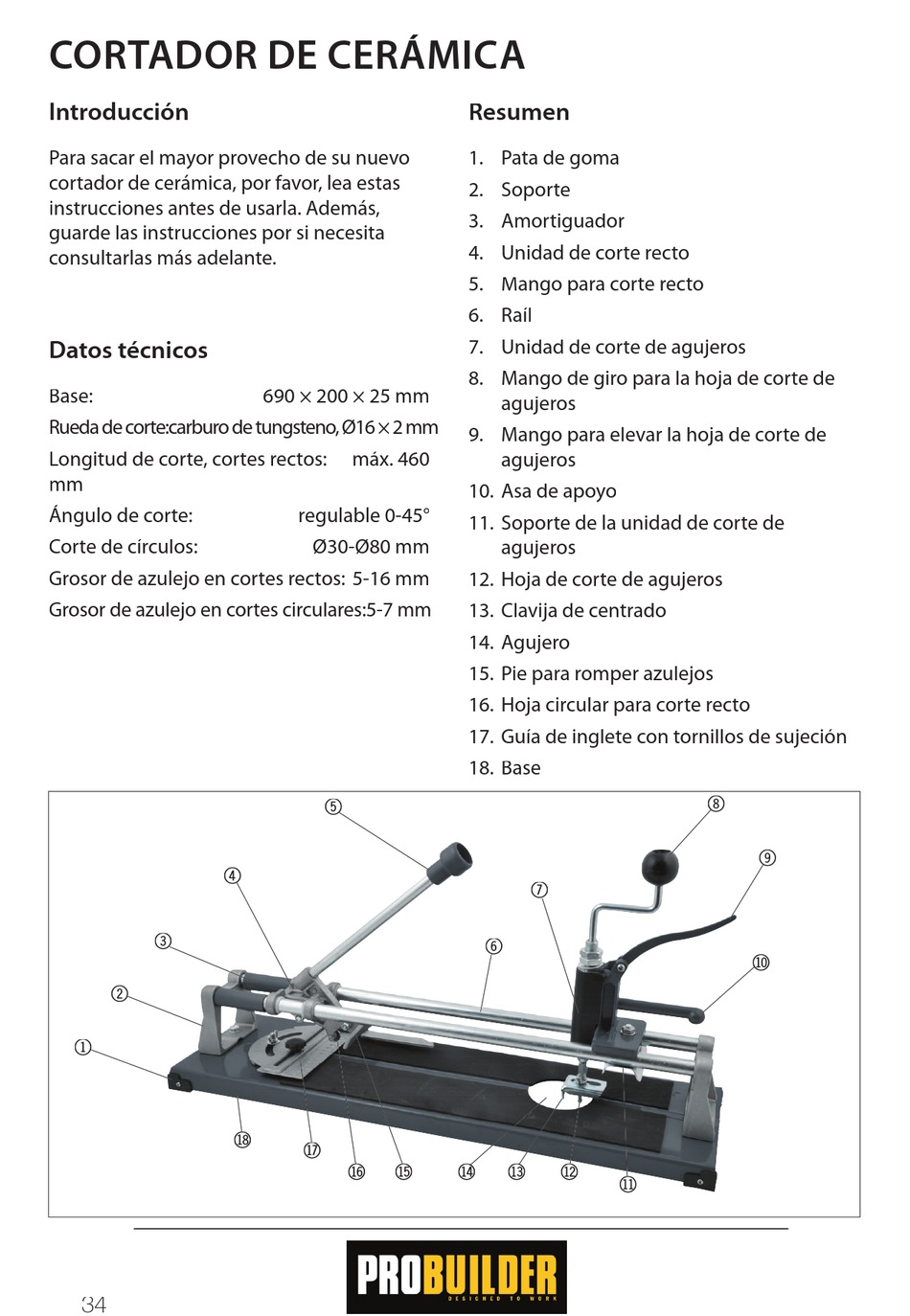

Resumen
1. Pata de goma
2. Soporte
3. Amortiguador
4. Unidad de corte recto
5. Mango para corte recto
6. Raíl
7. Unidad de corte de agujeros
8. Mango de giro para la hoja de corte de
agujeros
9. Mango para elevar la hoja de corte de
agujeros
10. Asa de apoyo
11. Soporte de la unidad de corte de
agujeros
12. Hoja de corte de agujeros
13. Clavija de centrado
14. Agujero
15. Pie para romper azulejos
16. Hoja circular para corte recto
17. Guía de inglete con tornillos de sujeción
18. Base
7 7
6 6
bp bp bo bo bn bn
bm bm
8 8
9 9
bl bl
