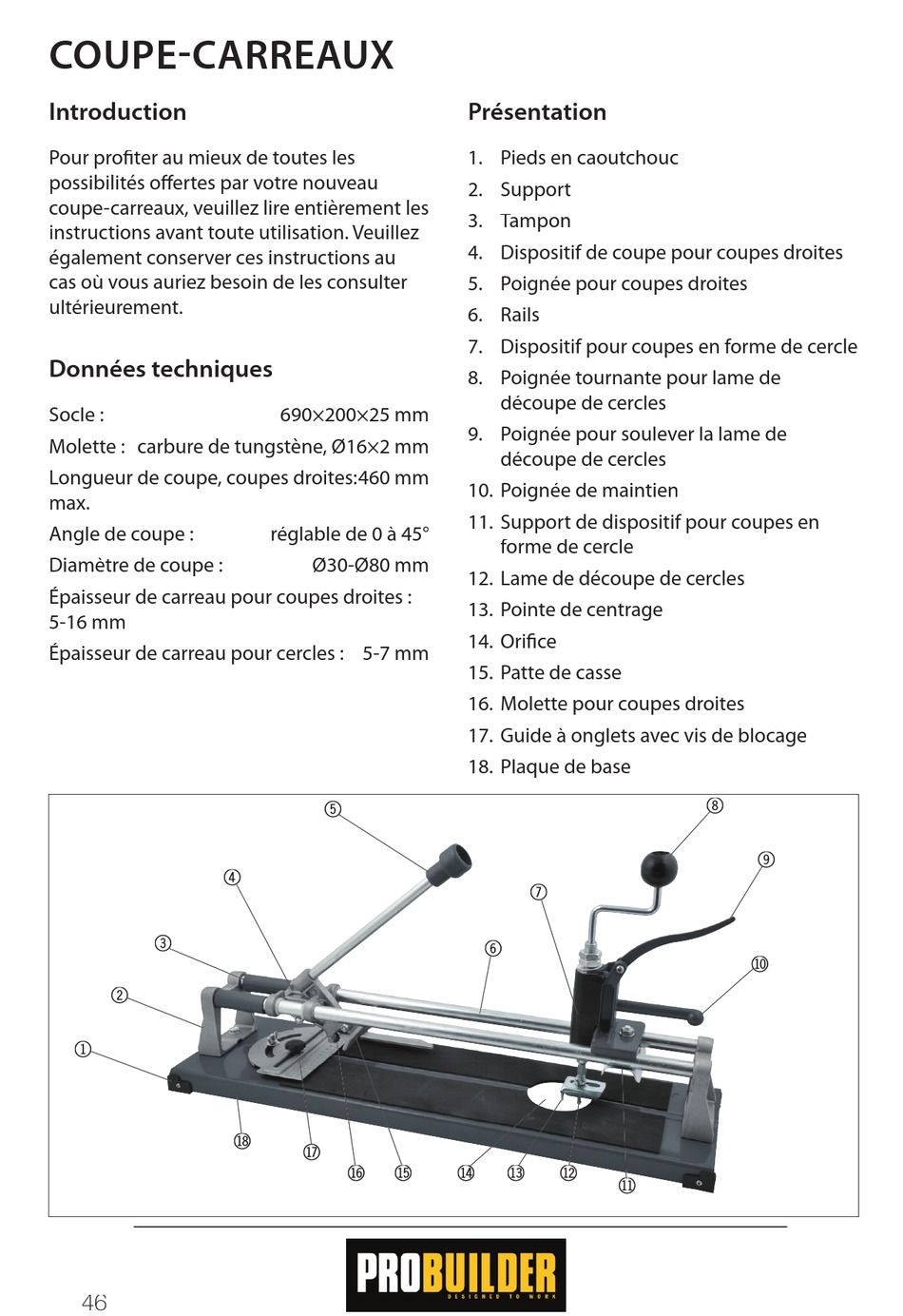

COUPE-CARREAUX
Introduction
Pour profi ter au mieux de toutes les
possibilités off ertes par votre nouveau
coupe-carreaux, veuillez lire entièrement les
instructions avant toute utilisation. Veuillez
également conserver ces instructions au
cas où vous auriez besoin de les consulter
ultérieurement.
Données techniques
Socle :
Molette : carbure de tungstène, Ø16×2 mm
Longueur de coupe, coupes droites: 460 mm
max.
Angle de coupe :
Diamètre de coupe :
Épaisseur de carreau pour coupes droites :
5-16 mm
Épaisseur de carreau pour cercles : 5-7 mm
3 3
2 2
1 1
46
690×200×25 mm
réglable de 0 à 45°
Ø30-Ø80 mm
5 5
4 4
bt bt
bs bs
br bq br bq
Présentation
1. Pieds en caoutchouc
2. Support
3. Tampon
4. Dispositif de coupe pour coupes droites
5. Poignée pour coupes droites
6. Rails
7. Dispositif pour coupes en forme de cercle
8. Poignée tournante pour lame de
découpe de cercles
9. Poignée pour soulever la lame de
découpe de cercles
10. Poignée de maintien
11. Support de dispositif pour coupes en
forme de cercle
12. Lame de découpe de cercles
13. Pointe de centrage
14. Orifi ce
15. Patte de casse
16. Molette pour coupes droites
17. Guide à onglets avec vis de blocage
18. Plaque de base
7 7
6 6
bp bp bo bo bn bn
bm bm
8 8
9 9
bl bl
