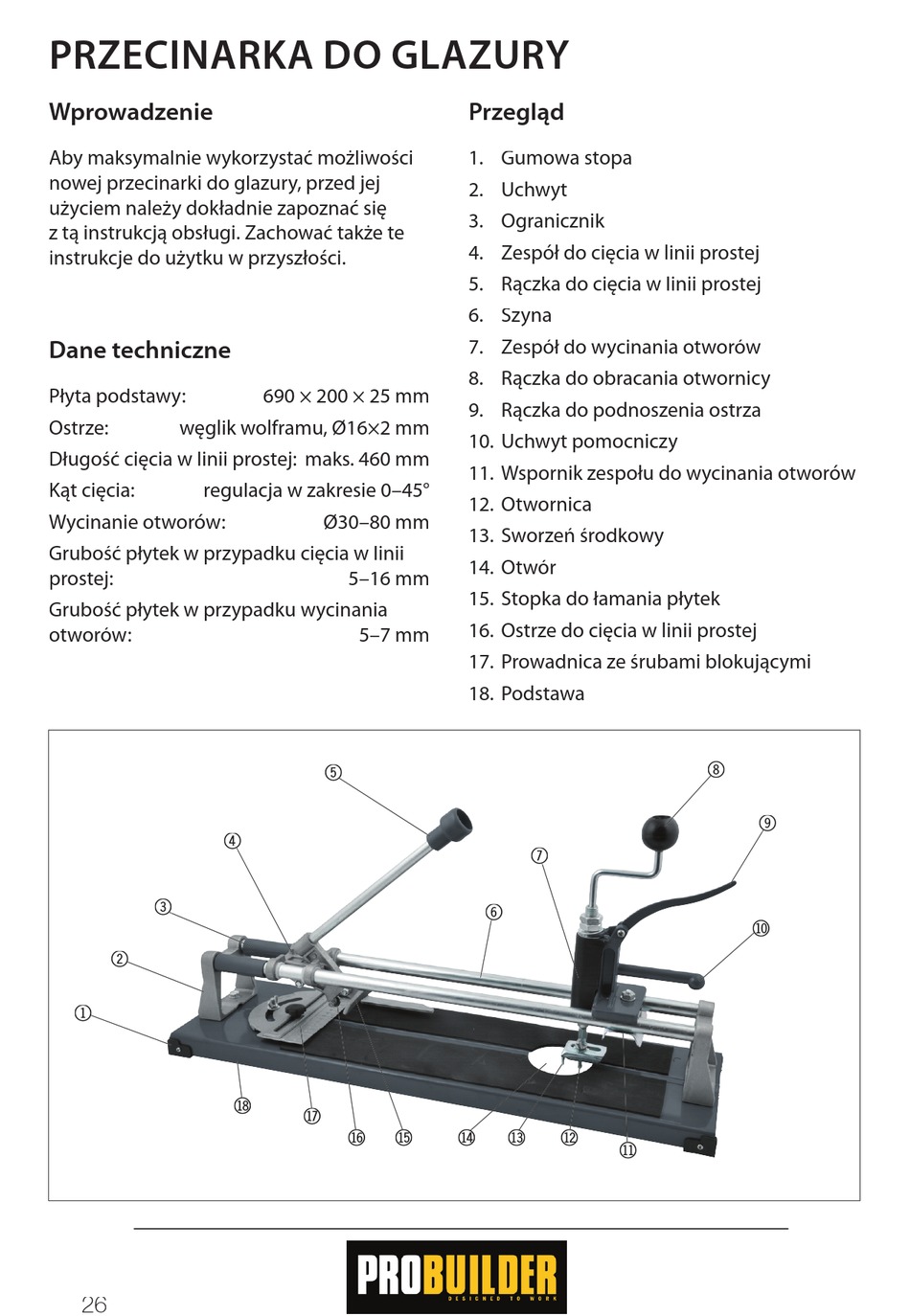

PRZECINARKA DO GLAZURY
Wprowadzenie
Aby maksymalnie wykorzystać możliwości
nowej przecinarki do glazury, przed jej
użyciem należy dokładnie zapoznać się
z tą instrukcją obsługi. Zachować także te
instrukcje do użytku w przyszłości.

Dane techniczne

Płyta podstawy:
Ostrze: węglik wolframu, Ø16×2 mm
Długość cięcia w linii prostej: maks. 460 mm
Kąt cięcia: regulacja w zakresie 0–45°
Wycinanie otworów:
Grubość płytek w przypadku cięcia w linii
prostej:
Grubość płytek w przypadku wycinania
otworów:
3 3
2 2
1 1
26
690 × 200 × 25 mm
Ø30–80 mm
5–16 mm
5–7 mm
5 5
4 4
bt bt
bs bs
br bq br bq
Przegląd
1. Gumowa stopa
2. Uchwyt
3. Ogranicznik
4. Zespół do cięcia w linii prostej
5. Rączka do cięcia w linii prostej
6. Szyna
7. Zespół do wycinania otworów
8. Rączka do obracania otwornicy
9. Rączka do podnoszenia ostrza
10. Uchwyt pomocniczy
11. Wspornik zespołu do wycinania otworów
12. Otwornica
13. Sworzeń środkowy
14. Otwór
15. Stopka do łamania płytek
16. Ostrze do cięcia w linii prostej
17. Prowadnica ze śrubami blokującymi
18. Podstawa
7 7
6 6
bp bp bo bo bn bn
bm bm
8 8
9 9
bl bl
