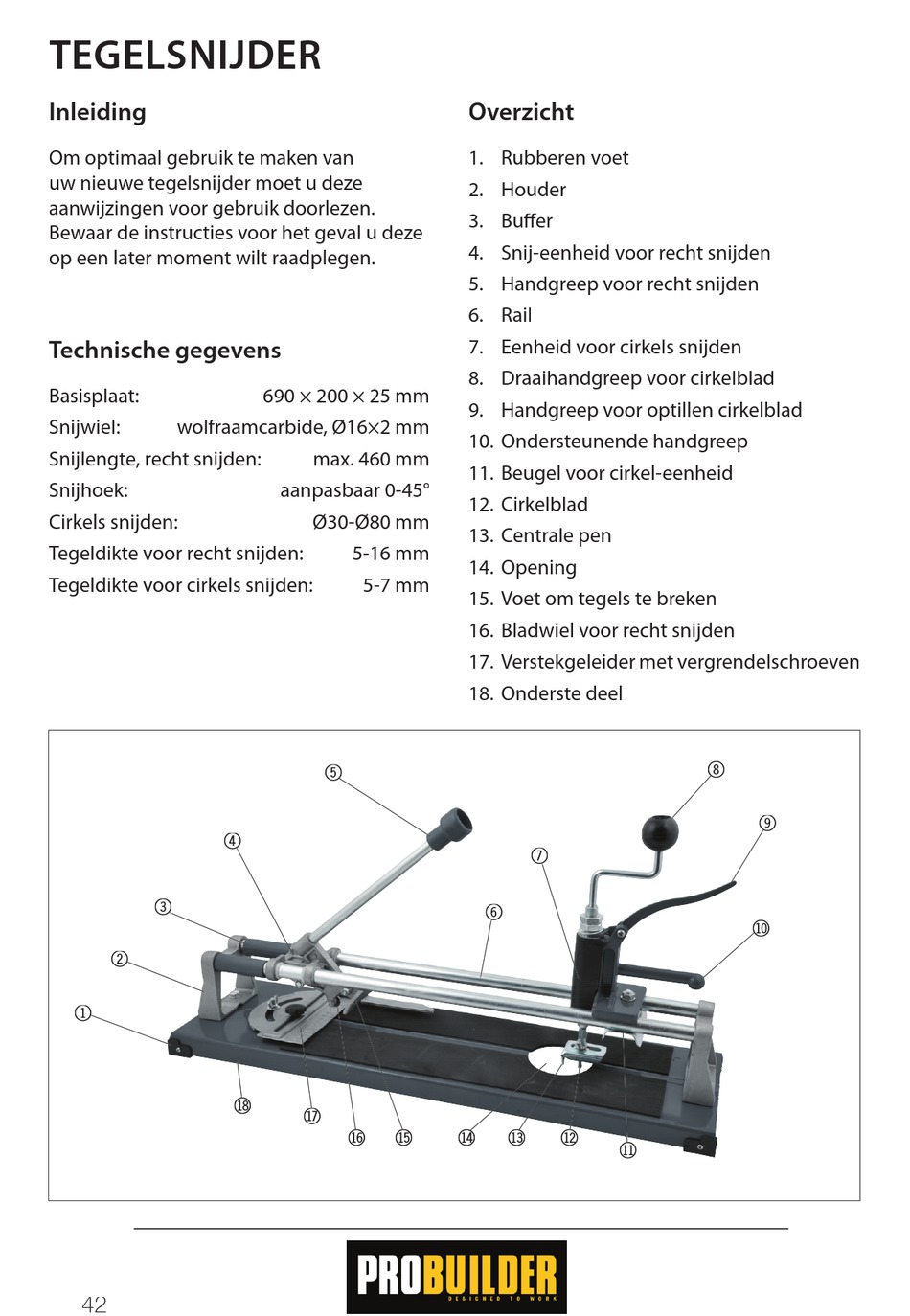

TEGELSNIJDER
Inleiding
Om optimaal gebruik te maken van
uw nieuwe tegelsnijder moet u deze
aanwijzingen voor gebruik doorlezen.
Bewaar de instructies voor het geval u deze
op een later moment wilt raadplegen.

Technische gegevens

Basisplaat:
Snijwiel: wolfraamcarbide, Ø16×2 mm
Snijlengte, recht snijden:
Snijhoek:
Cirkels snijden:
Tegeldikte voor recht snijden:
Tegeldikte voor cirkels snijden:
3 3
2 2
1 1
42
690 × 200 × 25 mm
max. 460 mm
aanpasbaar 0-45°
Ø30-Ø80 mm
5-16 mm
5-7 mm
5 5
4 4
bt bt
bs bs
br bq br bq
Overzicht
1. Rubberen voet
2. Houder
3. Buff er
4. Snij-eenheid voor recht snijden
5. Handgreep voor recht snijden
6. Rail
7. Eenheid voor cirkels snijden
8. Draaihandgreep voor cirkelblad
9. Handgreep voor optillen cirkelblad
10. Ondersteunende handgreep
11. Beugel voor cirkel-eenheid
12. Cirkelblad
13. Centrale pen
14. Opening
15. Voet om tegels te breken
16. Bladwiel voor recht snijden
17. Verstekgeleider met vergrendelschroeven
18. Onderste deel
7 7
6 6
bp bp bo bo bn bn
bm bm
8 8
9 9
bl bl
