Probuilder 53919 Gebrauchsanweisung Seite 27

Specjalne instrukcje w zakresie
bezpieczeństwa
Ostrze i otwornica są bardzo ostre. Zachować
ostrożność w celu uniknięcia skaleczenia.
Krawędzie złamanych płytek mogą być
bardzo ostre. Używać rękawic podczas cięcia
płytek.
UWAGA! Należy zakupić płytki
z uwzględnieniem zapasu. Grubość, materiał
i szkliwo płytek może się różnić, więc nie
należy w ten sam sposób postępować
z dwoma różnymi rodzajami płytek. Przed
przystąpieniem do pracy wypróbować na
kilku płytkach.

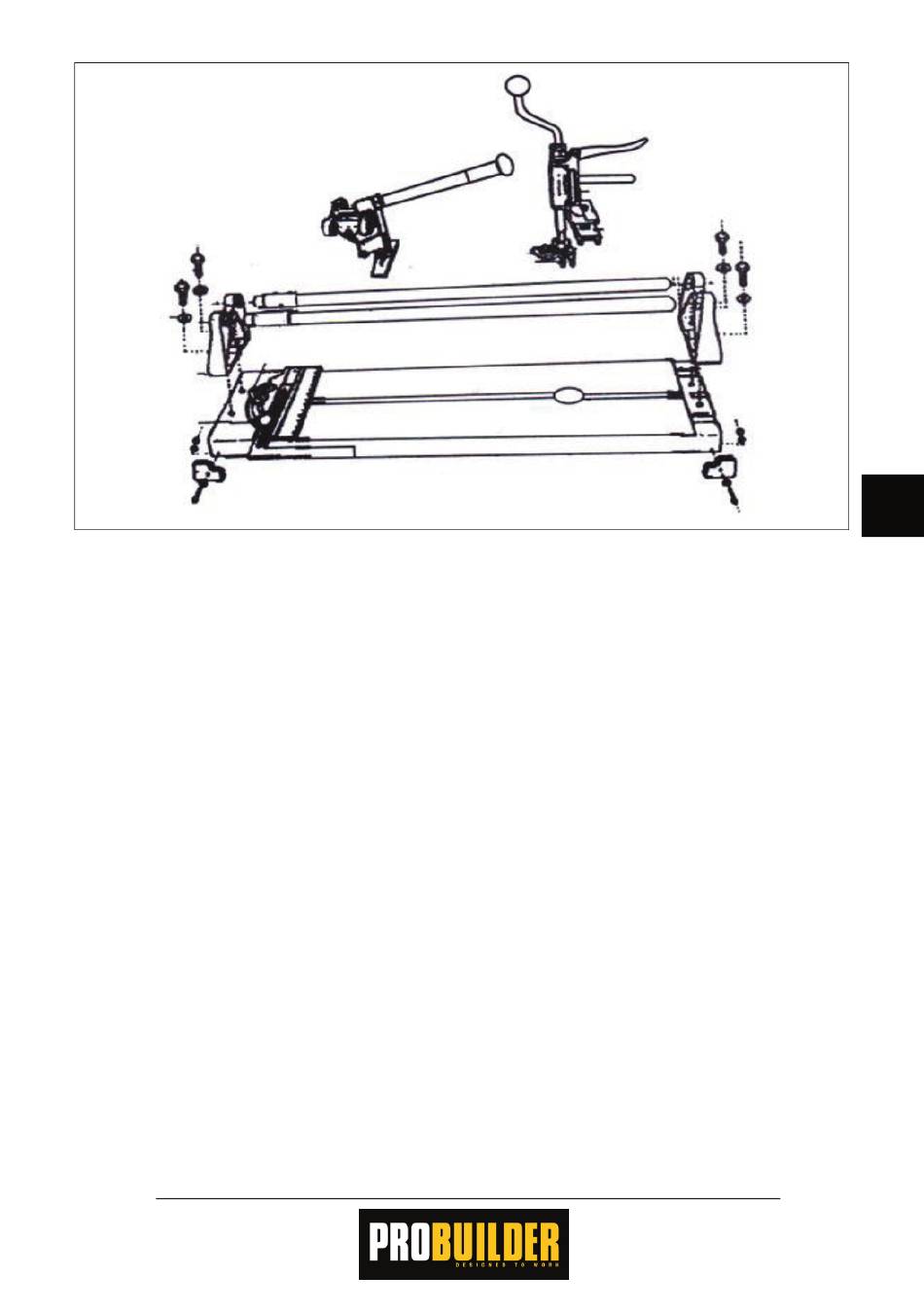

Montaż
Rozpakować wszystkie części.
1. Założyć stopę gumową (1) na jeden
z rogów podstawy (18). Założyć
podkładkę na śrubę, przełożyć śrubę
przez otwór w stopie, a następnie
przez otwór w podstawie. Założyć
podkładkę i nakręcić nakrętkę na śrubę
po wewnętrznej stronie podstawy,
a następnie dokręcić nakrętkę. Powtórzyć
tę czynność we wszystkich czterech
rogach.
2. Włożyć dwie szyny (6) w otwory zespołu
do cięcia w linii prostej (4). Założyć
ograniczniki (3) na szyny. Włożyć szyny
w uchwyty (2) i zamocować uchwyty
w podstawie, używając dwóch śrub
i dwóch podkładek po każdej stronie.
3. Wkręcić rączkę (5) w gniazdo na zespole
do cięcia w linii prostej.
4. Zamocować prowadnicę (17) do
podstawy, używając śrub blokujących.
5. W razie potrzeby zamocować zespół
do wycinania otworów (7) na szynach,
używając wspornika (11).
