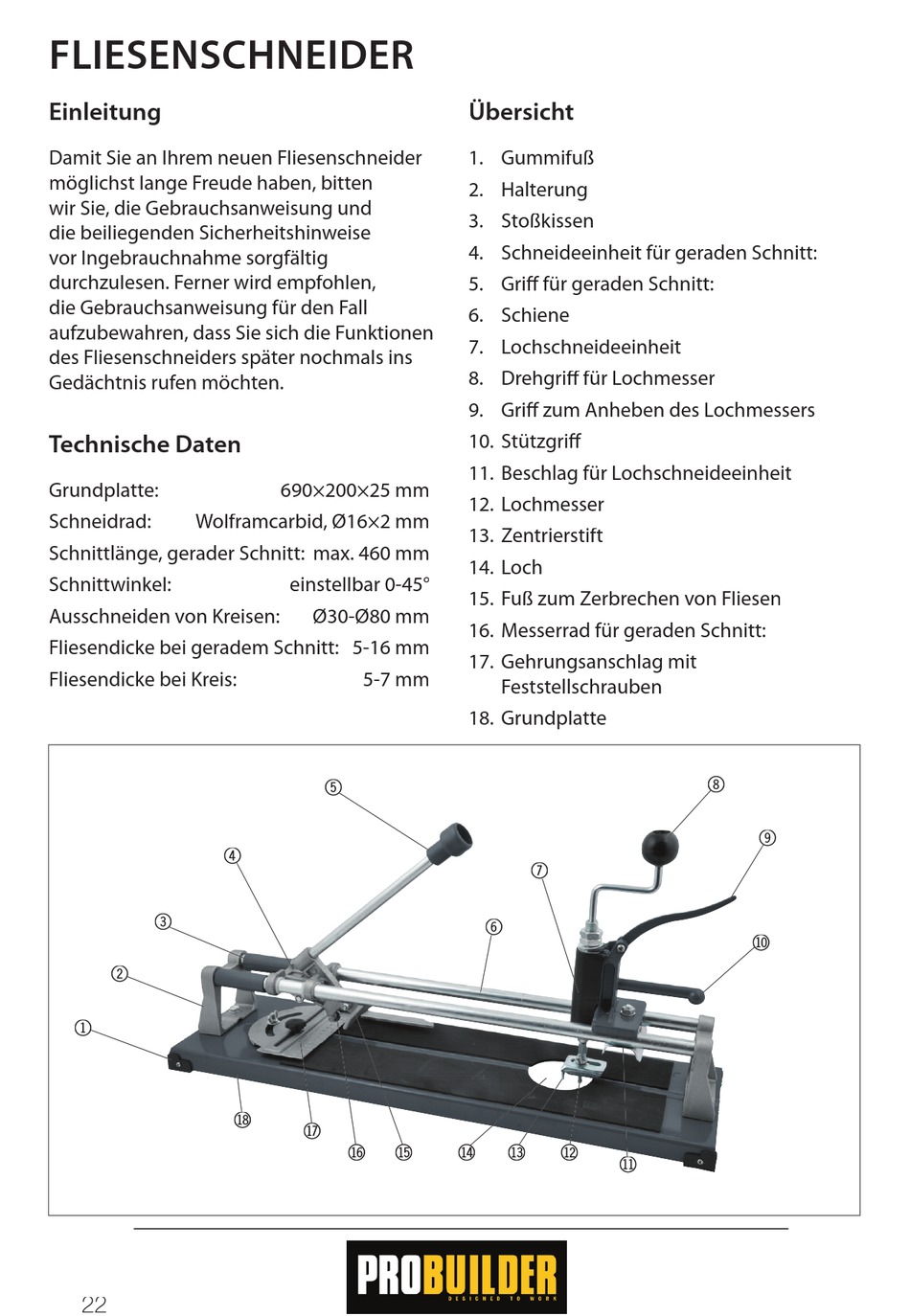

FLIESENSCHNEIDER
Einleitung
Damit Sie an Ihrem neuen Fliesenschneider
möglichst lange Freude haben, bitten
wir Sie, die Gebrauchsanweisung und
die beiliegenden Sicherheitshinweise
vor Ingebrauchnahme sorgfältig
durchzulesen. Ferner wird empfohlen,
die Gebrauchsanweisung für den Fall
aufzubewahren, dass Sie sich die Funktionen
des Fliesenschneiders später nochmals ins
Gedächtnis rufen möchten.

Technische Daten

Grundplatte:
Schneidrad: Wolframcarbid, Ø16×2 mm
Schnittlänge, gerader Schnitt: max. 460 mm
Schnittwinkel:
Ausschneiden von Kreisen:
Fliesendicke bei geradem Schnitt: 5-16 mm
Fliesendicke bei Kreis:
3 3
2 2
1 1
22
690×200×25 mm
einstellbar 0-45°
Ø30-Ø80 mm
5-7 mm
5 5
4 4
bt bt
bs bs
br bq br bq
Übersicht
1. Gummifuß
2. Halterung
3. Stoßkissen
4. Schneideeinheit für geraden Schnitt:
5. Griff für geraden Schnitt:
6. Schiene
7. Lochschneideeinheit
8. Drehgriff für Lochmesser
9. Griff zum Anheben des Lochmessers
10. Stützgriff
11. Beschlag für Lochschneideeinheit
12. Lochmesser
13. Zentrierstift
14. Loch
15. Fuß zum Zerbrechen von Fliesen
16. Messerrad für geraden Schnitt:
17. Gehrungsanschlag mit
Feststellschrauben
18. Grundplatte
7 7
6 6
bp bp bo bo bn bn
bm bm
8 8
9 9
bl bl
