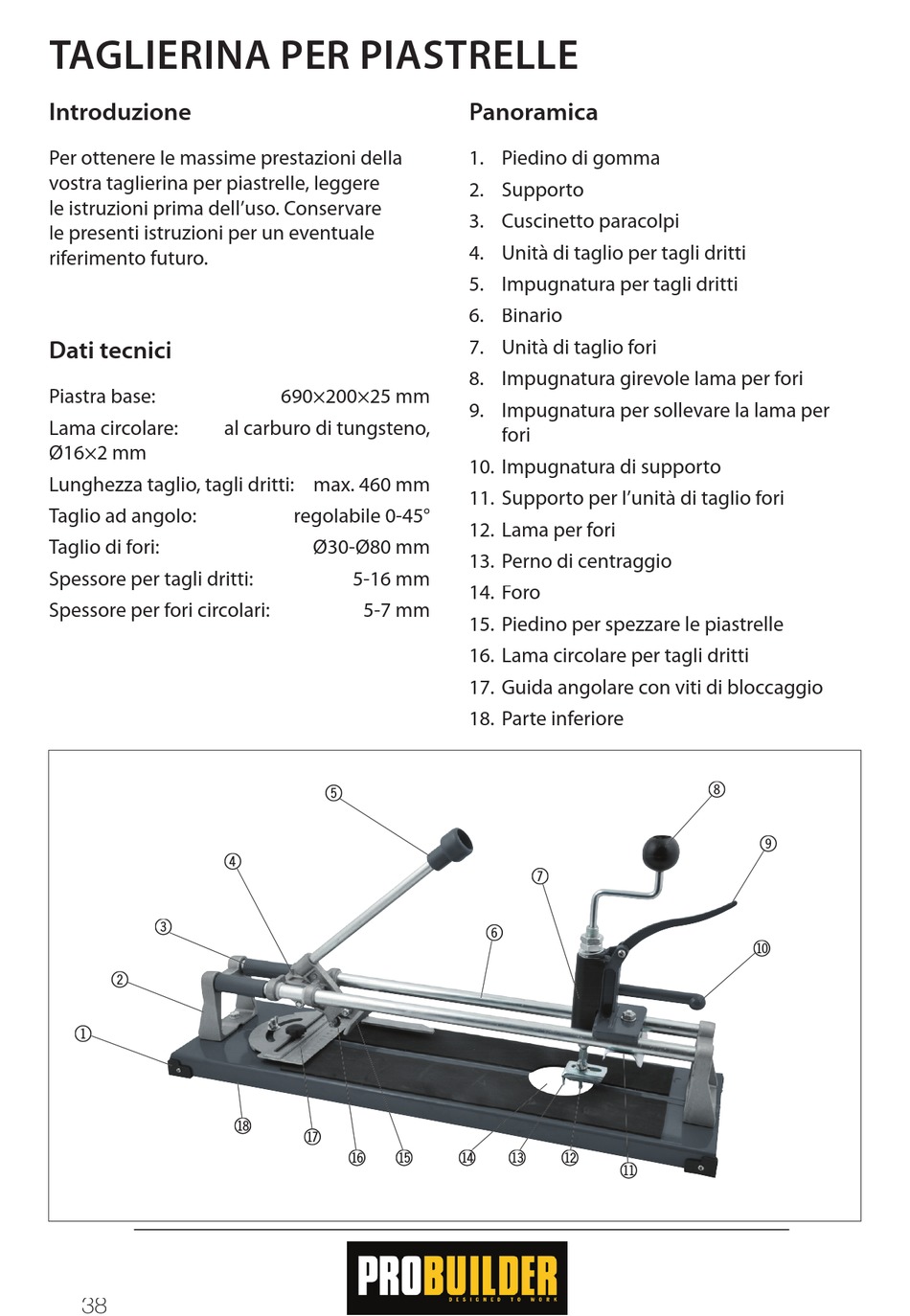

TAGLIERINA PER PIASTRELLE
Introduzione
Per ottenere le massime prestazioni della
vostra taglierina per piastrelle, leggere
le istruzioni prima dell'uso. Conservare
le presenti istruzioni per un eventuale
riferimento futuro.

Dati tecnici

Piastra base:
Lama circolare:
Ø16×2 mm
Lunghezza taglio, tagli dritti: max. 460 mm
Taglio ad angolo:
Taglio di fori:
Spessore per tagli dritti:
Spessore per fori circolari:
3 3
2 2
1 1
38
690×200×25 mm
al carburo di tungsteno,
regolabile 0-45°
Ø30-Ø80 mm
5-16 mm
5-7 mm
5 5
4 4
bt bt
bs bs
br bq br bq
Panoramica
1. Piedino di gomma
2. Supporto
3. Cuscinetto paracolpi
4. Unità di taglio per tagli dritti
5. Impugnatura per tagli dritti
6. Binario
7. Unità di taglio fori
8. Impugnatura girevole lama per fori
9. Impugnatura per sollevare la lama per
fori
10. Impugnatura di supporto
11. Supporto per l'unità di taglio fori
12. Lama per fori
13. Perno di centraggio
14. Foro
15. Piedino per spezzare le piastrelle
16. Lama circolare per tagli dritti
17. Guida angolare con viti di bloccaggio
18. Parte inferiore
7 7
6 6
bp bp bo bo bn bn
bm bm
8 8
9 9
bl bl
