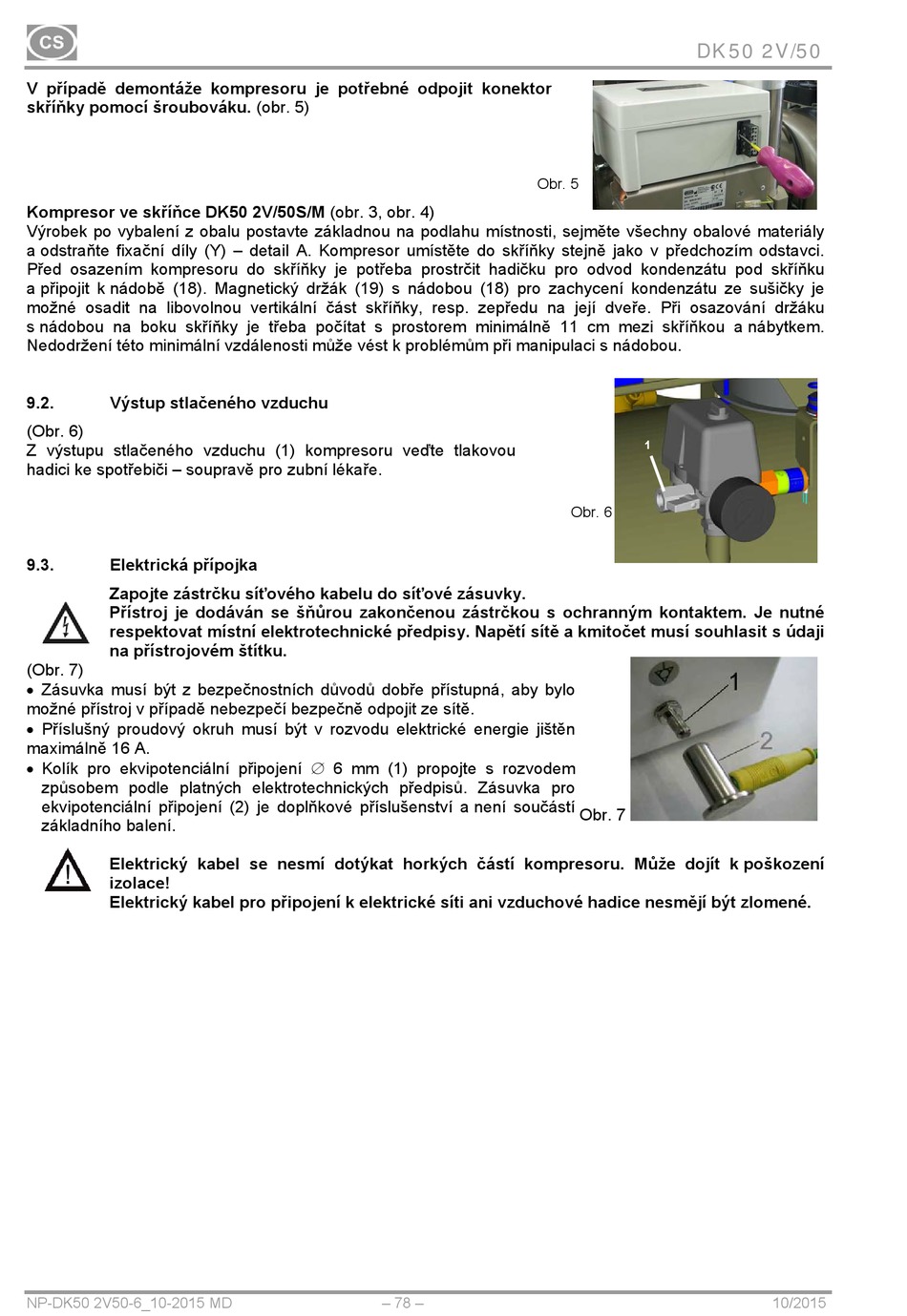

V případě demontáže kompresoru je potřebné odpojit konektor
skříňky pomocí šroubováku. (obr. 5)
Kompresor ve skříňce DK50 2V/50S/M (obr. 3, obr. 4)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, sejměte všechny obalové materiály
a odstraňte fixační díly (Y) – detail A. Kompresor umístěte do skříňky stejně jako v předchozím odstavci.
Před osazením kompresoru do skříňky je potřeba prostrčit hadičku pro odvod kondenzátu pod skříňku
a připojit k nádobě (18). Magnetický držák (19) s nádobou (18) pro zachycení kondenzátu ze sušičky je
možné osadit na libovolnou vertikální část skříňky, resp. zepředu na její dveře. Při osazování držáku
s nádobou na boku skříňky je třeba počítat s prostorem minimálně 11 cm mezi skříňkou a nábytkem.
Nedodržení této minimální vzdálenosti může vést k problémům při manipulaci s nádobou.
9.2. Výstup stlačeného vzduchu
(Obr. 6)
Z výstupu stlačeného vzduchu (1) kompresoru veďte tlakovou
hadici ke spotřebiči – soupravě pro zubní lékaře.
9.3. Elektrická přípojka
Zapojte zástrčku síťového kabelu do síťové zásuvky.
Přístroj je dodáván se šňůrou zakončenou zástrčkou s ochranným kontaktem. Je nutné
respektovat místní elektrotechnické předpisy. Napětí sítě a kmitočet musí souhlasit s údaji

na přístrojovém štítku.
(Obr. 7)
 Zásuvka musí být z bezpečnostních důvodů dobře přístupná, aby bylo
možné přístroj v případě nebezpečí bezpečně odpojit ze sítě.
 Příslušný proudový okruh musí být v rozvodu elektrické energie jištěn
maximálně 16 A.
 Kolík pro ekvipotenciální připojení  6 mm (1) propojte s rozvodem
způsobem podle platných elektrotechnických předpisů. Zásuvka pro
ekvipotenciální připojení (2) je doplňkové příslušenství a není součástí
základního balení.
Elektrický kabel se nesmí dotýkat horkých částí kompresoru. Může dojít k poškození
izolace!
Elektrický kabel pro připojení k elektrické síti ani vzduchové hadice nesmějí být zlomené.
NP-DK50 2V50-6_10-2015 MD
Obr. 5
– 78 –
DK50 2V/50
1
Obr. 6
Obr. 7
10/2015
