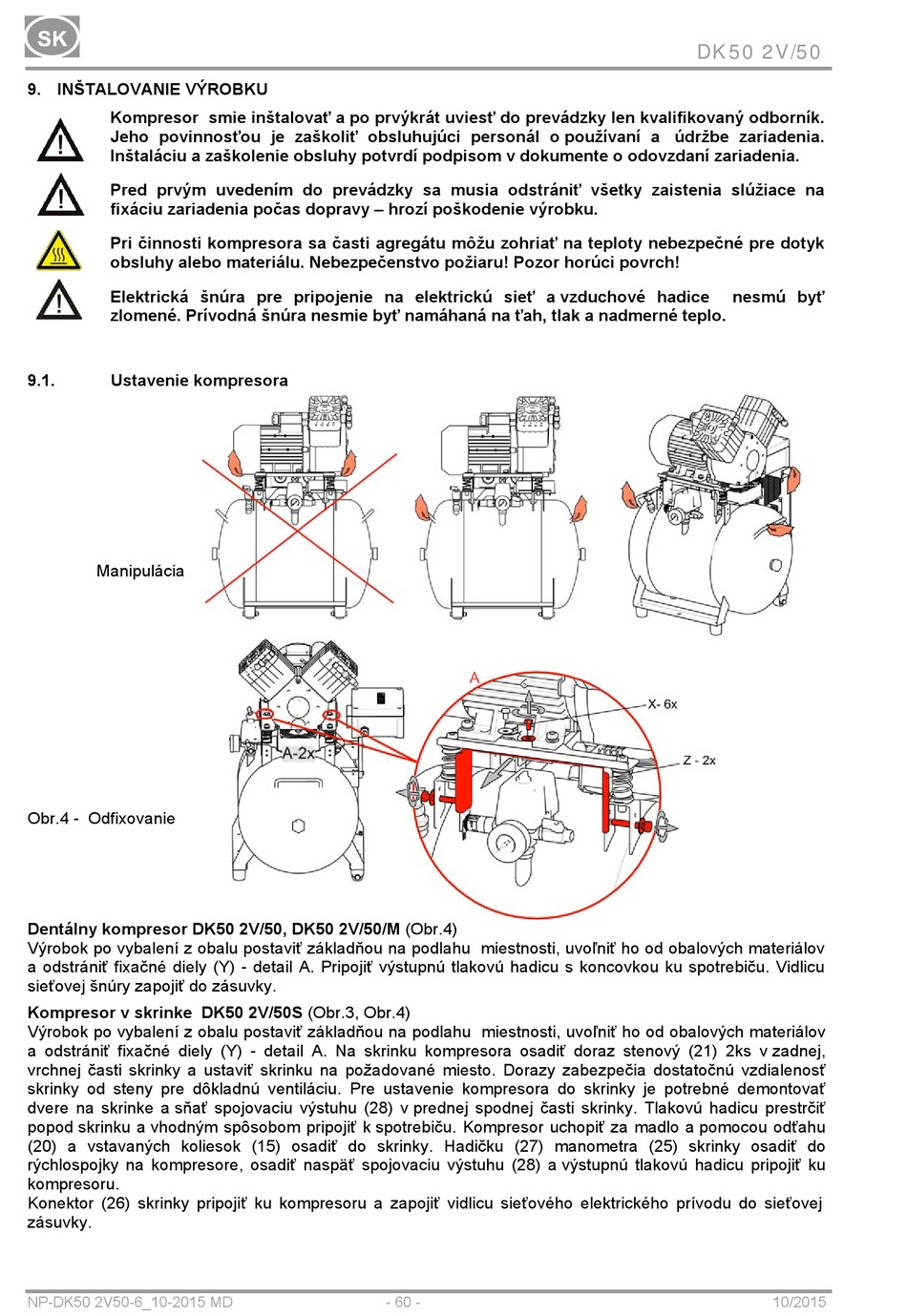

9. INŠTALOVANIE VÝROBKU
Kompresor smie inštalovať a po prvýkrát uviesť do prevádzky len kvalifikovaný odborník.
Jeho povinnosťou je zaškoliť obsluhujúci personál o používaní a údržbe zariadenia.
Inštaláciu a zaškolenie obsluhy potvrdí podpisom v dokumente o odovzdaní zariadenia.
Pred prvým uvedením do prevádzky sa musia odstrániť všetky zaistenia slúžiace na
fixáciu zariadenia počas dopravy – hrozí poškodenie výrobku.
Pri činnosti kompresora sa časti agregátu môžu zohriať na teploty nebezpečné pre dotyk
obsluhy alebo materiálu. Nebezpečenstvo požiaru! Pozor horúci povrch!

Elektrická šnúra pre pripojenie na elektrickú sieť a vzduchové hadice

zlomené. Prívodná šnúra nesmie byť namáhaná na ťah, tlak a nadmerné teplo.
9.1. Ustavenie kompresora
Manipulácia
Obr.4 - Odfixovanie
Dentálny kompresor DK50 2V/50, DK50 2V/50/M (Obr.4)
Výrobok po vybalení z obalu postaviť základňou na podlahu miestnosti, uvoľniť ho od obalových materiálov
a odstrániť fixačné diely (Y) - detail A. Pripojiť výstupnú tlakovú hadicu s koncovkou ku spotrebiču. Vidlicu
sieťovej šnúry zapojiť do zásuvky.
Kompresor v skrinke DK50 2V/50S (Obr.3, Obr.4)
Výrobok po vybalení z obalu postaviť základňou na podlahu miestnosti, uvoľniť ho od obalových materiálov
a odstrániť fixačné diely (Y) - detail A. Na skrinku kompresora osadiť doraz stenový (21) 2ks v zadnej,
vrchnej časti skrinky a ustaviť skrinku na požadované miesto. Dorazy zabezpečia dostatočnú vzdialenosť
skrinky od steny pre dôkladnú ventiláciu. Pre ustavenie kompresora do skrinky je potrebné demontovať
dvere na skrinke a sňať spojovaciu výstuhu (28) v prednej spodnej časti skrinky. Tlakovú hadicu prestrčiť
popod skrinku a vhodným spôsobom pripojiť k spotrebiču. Kompresor uchopiť za madlo a pomocou odťahu
(20) a vstavaných koliesok (15) osadiť do skrinky. Hadičku (27) manometra (25) skrinky osadiť do
rýchlospojky na kompresore, osadiť naspäť spojovaciu výstuhu (28) a výstupnú tlakovú hadicu pripojiť ku
kompresoru.
Konektor (26) skrinky pripojiť ku kompresoru a zapojiť vidlicu sieťového elektrického prívodu do sieťovej
zásuvky.
NP-DK50 2V50-6_10-2015 MD - 60 -
DK50 2V/50
nesmú byť
10/2015
