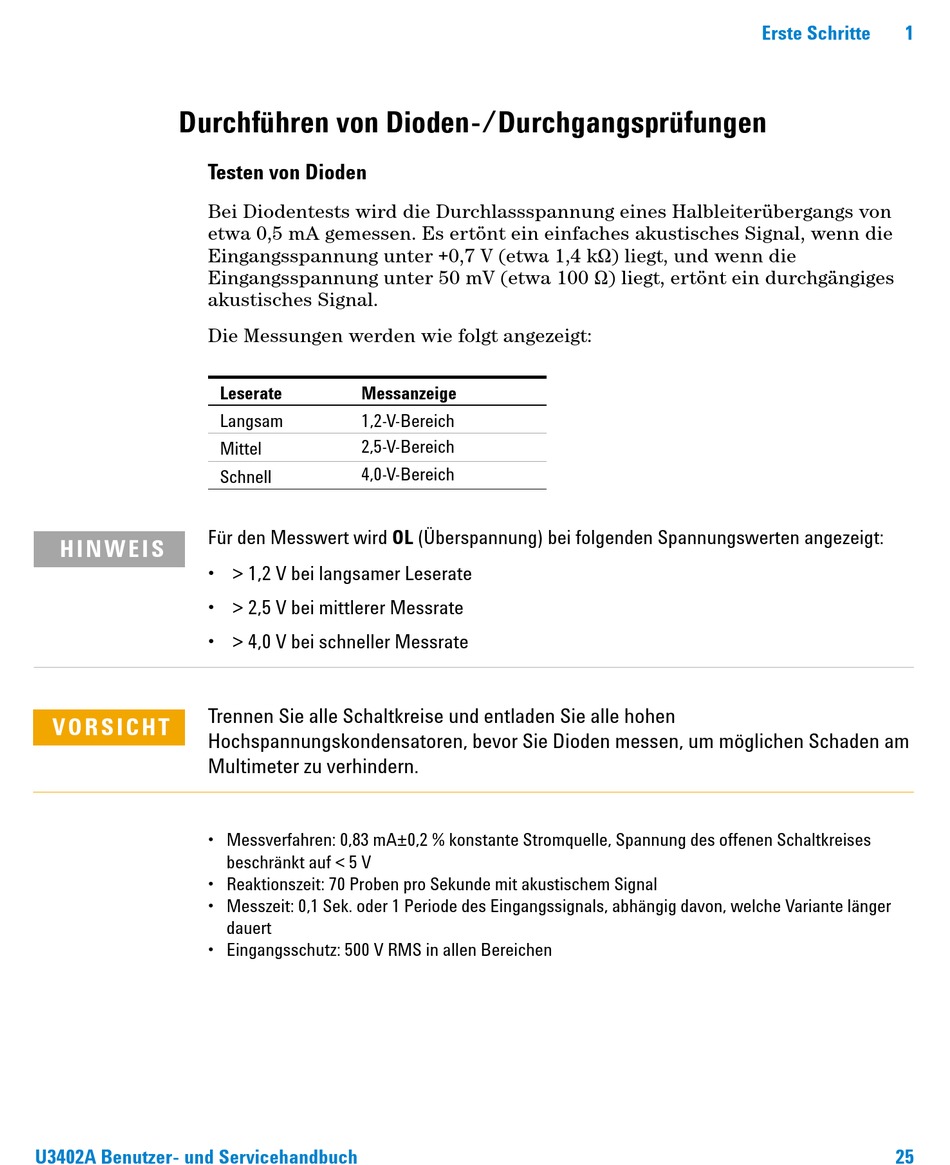

Durchführen von Dioden-/Durchgangsprüfungen
Testen von Dioden
Bei Diodentests wird die Durchlassspannung eines Halbleiterübergangs von
etwa 0,5 mA gemessen. Es ertönt ein einfaches akustisches Signal, wenn die
Eingangsspannung unter +0,7 V (etwa 1,4 kW) liegt, und wenn die
Eingangsspannung unter 50 mV (etwa 100 W) liegt, ertönt ein durchgängiges
akustisches Signal.
Die Messungen werden wie folgt angezeigt:
Für den Messwert wird OL (Überspannung) bei folgenden Spannungswerten angezeigt:
HINWEIS
• > 1,2 V bei langsamer Leserate
• > 2,5 V bei mittlerer Messrate
• > 4,0 V bei schneller Messrate
Trennen Sie alle Schaltkreise und entladen Sie alle hohen
VORSICHT
Hochspannungskondensatoren, bevor Sie Dioden messen, um möglichen Schaden am
Multimeter zu verhindern.
• Messverfahren: 0,83 mA±0,2 % konstante Stromquelle, Spannung des offenen Schaltkreises
• Reaktionszeit: 70 Proben pro Sekunde mit akustischem Signal
• Messzeit: 0,1 Sek. oder 1 Periode des Eingangssignals, abhängig davon, welche Variante länger
• Eingangsschutz: 500 V RMS in allen Bereichen
U3402A Benutzer- und Servicehandbuch
Leserate
Messanzeige
Langsam
1,2-V-Bereich
2,5-V-Bereich
Mittel
4,0-V-Bereich
Schnell
beschränkt auf < 5 V
dauert
