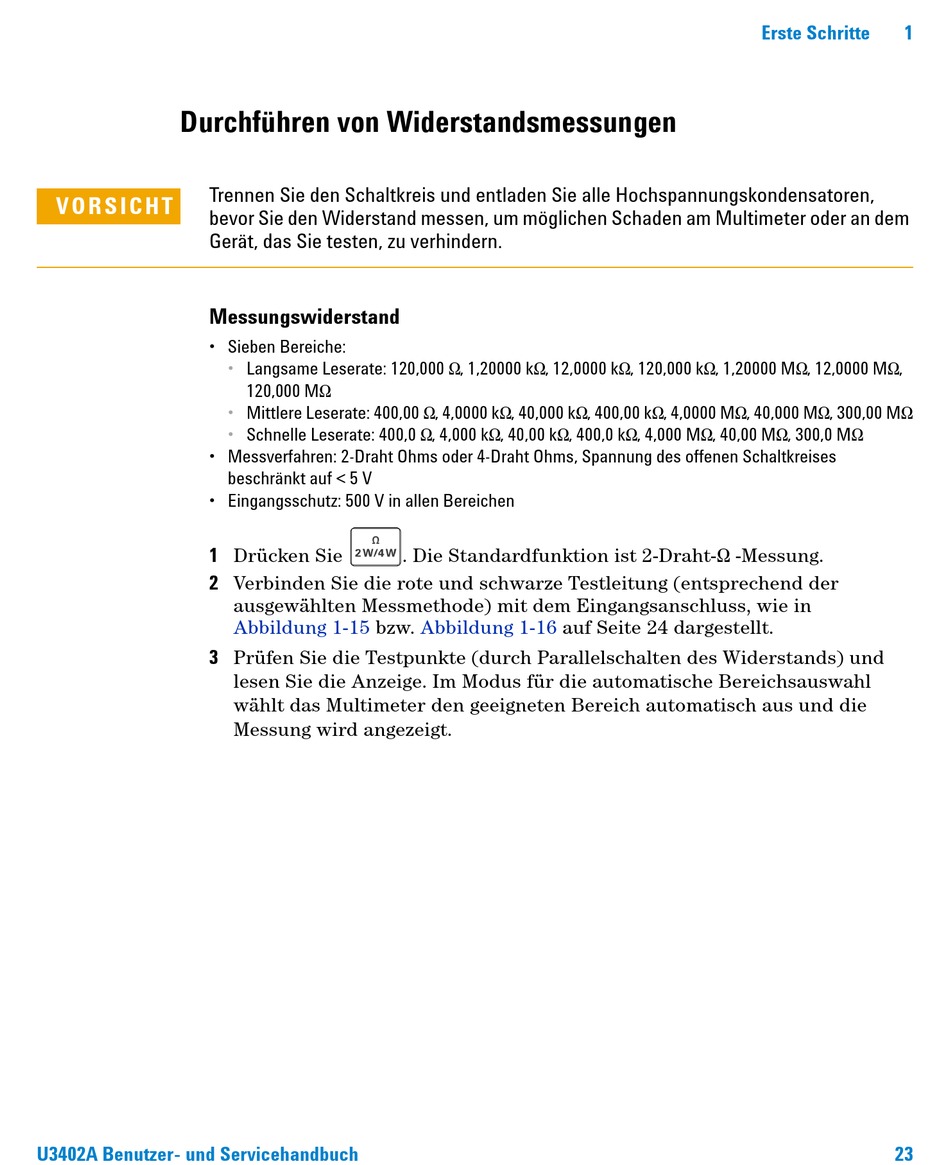

Durchführen von Widerstandsmessungen
Trennen Sie den Schaltkreis und entladen Sie alle Hochspannungskondensatoren,
VORSICHT
bevor Sie den Widerstand messen, um möglichen Schaden am Multimeter oder an dem
Gerät, das Sie testen, zu verhindern.
Messungswiderstand
• Sieben Bereiche:
• Messverfahren: 2-Draht Ohms oder 4-Draht Ohms, Spannung des offenen Schaltkreises
• Eingangsschutz: 500 V in allen Bereichen
1 Drücken Sie
2 Verbinden Sie die rote und schwarze Testleitung (entsprechend der
3 Prüfen Sie die Testpunkte (durch Parallelschalten des Widerstands) und
U3402A Benutzer- und Servicehandbuch
•
Langsame Leserate: 120,000 W, 1,20000 kW, 12,0000 kW, 120,000 kW, 1,20000 MW, 12,0000 MW,
120,000 MW
•
Mittlere Leserate: 400,00 W, 4,0000 kW, 40,000 kW, 400,00 kW, 4,0000 MW, 40,000 MW, 300,00 MW
•
Schnelle Leserate: 400,0 W, 4,000 kW, 40,00 kW, 400,0 kW, 4,000 MW, 40,00 MW, 300,0 MW
beschränkt auf < 5 V
. Die Standardfunktion ist 2-Draht-W -Messung.
ausgewählten Messmethode) mit dem Eingangsanschluss, wie in
Abbildung 1-15
bzw.
lesen Sie die Anzeige. Im Modus für die automatische Bereichsauswahl
wählt das Multimeter den geeigneten Bereich automatisch aus und die
Messung wird angezeigt.
Abbildung 1-16
auf Seite 24 dargestellt.
Erste Schritte
1
23
