4 Benutzeroberfläche des Cluster Controllers
Beispiel zur Bedeutung der Unter- und Obergrenzen für Sollwerte
Als Anfangswert für den Sollwert zur Wirkleistungsbegrenzung sind 4 mA eingestellt und als
Endwert für den Sollwert zur Wirkleistungsbegrenzung sind 16 mA eingestellt. Wenn der
Netzbetreiber ein Signal von 3,5 mA an den Cluster Controller sendet, dann wertet der Cluster
Controller dieses Signal als 4 mA, weil der Wert von 4 mA als Untergrenze für den Sollwert zur
Wirkleistungsbegrenzung eingestellt ist. Wenn der Netzbetreiber ein Signal von 17 mA an den
Cluster Controller sendet, dann wertet der Cluster Controller dieses Signal als 16 mA, weil der
Wert von 16 mA als Obergrenze für den Sollwert zur Wirkleistungsbegrenzung eingestellt ist.

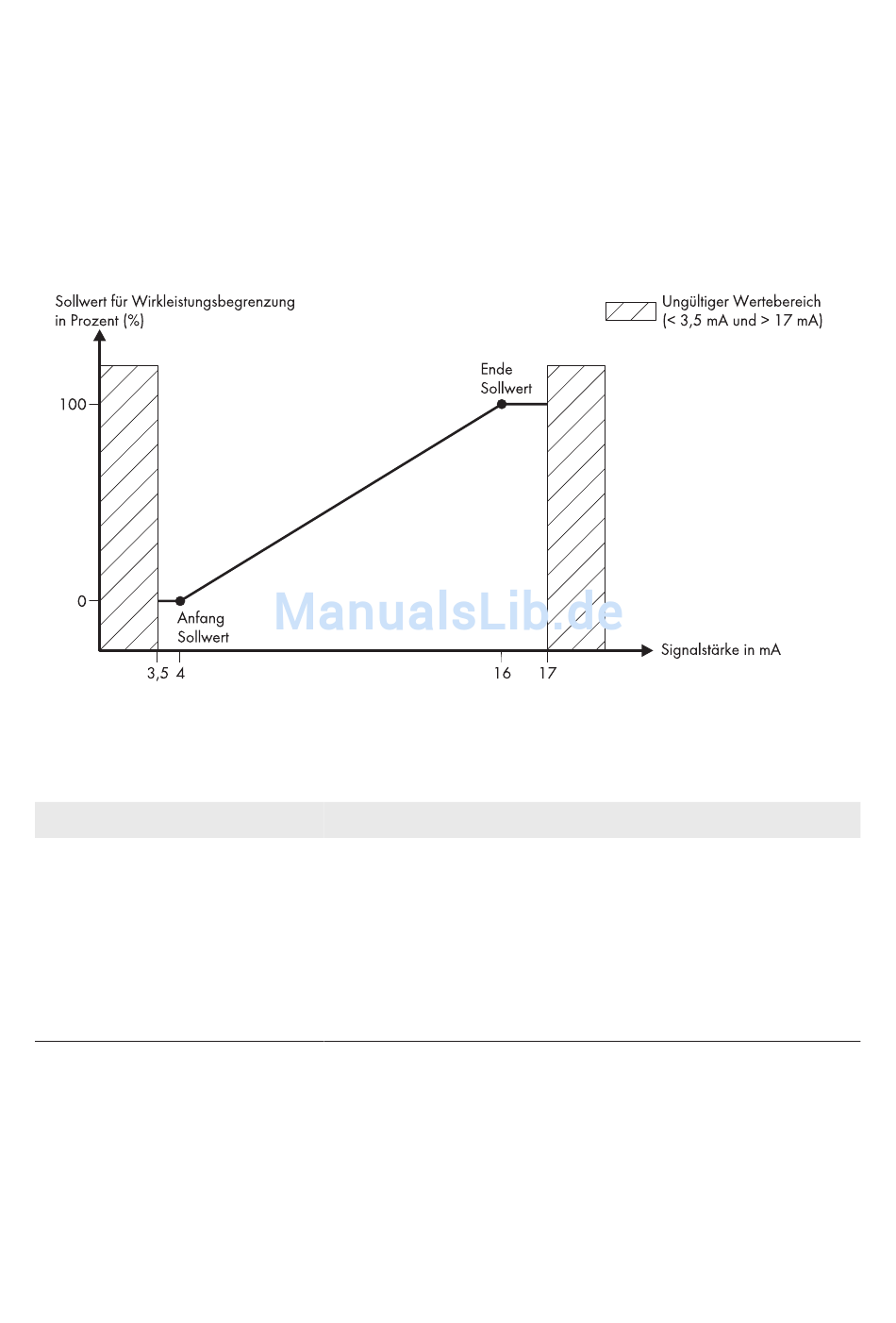

Abbildung 8: Beispiel zur Bedeutung der Unter- und Obergrenzen für Sollwerte bezogen auf den
Wechselrichter-Parameter Eingestellte Wirkleistungsgrenze oder Pmax
Einstellbare Parameter für Wirkleistungssteuerung
Parameter
Eingeschaltet
30 ClusterController-BA-de-14
SMA Solar Technology AG / SMA America, LLC
Erklärung
Schaltet die Wirkleistungssteuerung ein oder aus
Bei eingeschalteter Wirkleistungssteuerung wird die Wirkleis-
tungsvorgabe stufenweise gemäß Ihrer weiteren Einstellungen
in der Gruppe Einstellungen für Wirkleistungssteuerung
umgesetzt.
Bei ausgeschalteter Wirkleistungssteuerung wird die Wirkleis-
tungsvorgabe sofort umgesetzt.
