4 安装
4.1 检查装箱清单
▶
检查装箱清单是否完整。
数量 内容
1 控制器 VAZ CPC/CPCW
1 使用说明
1 安装说明

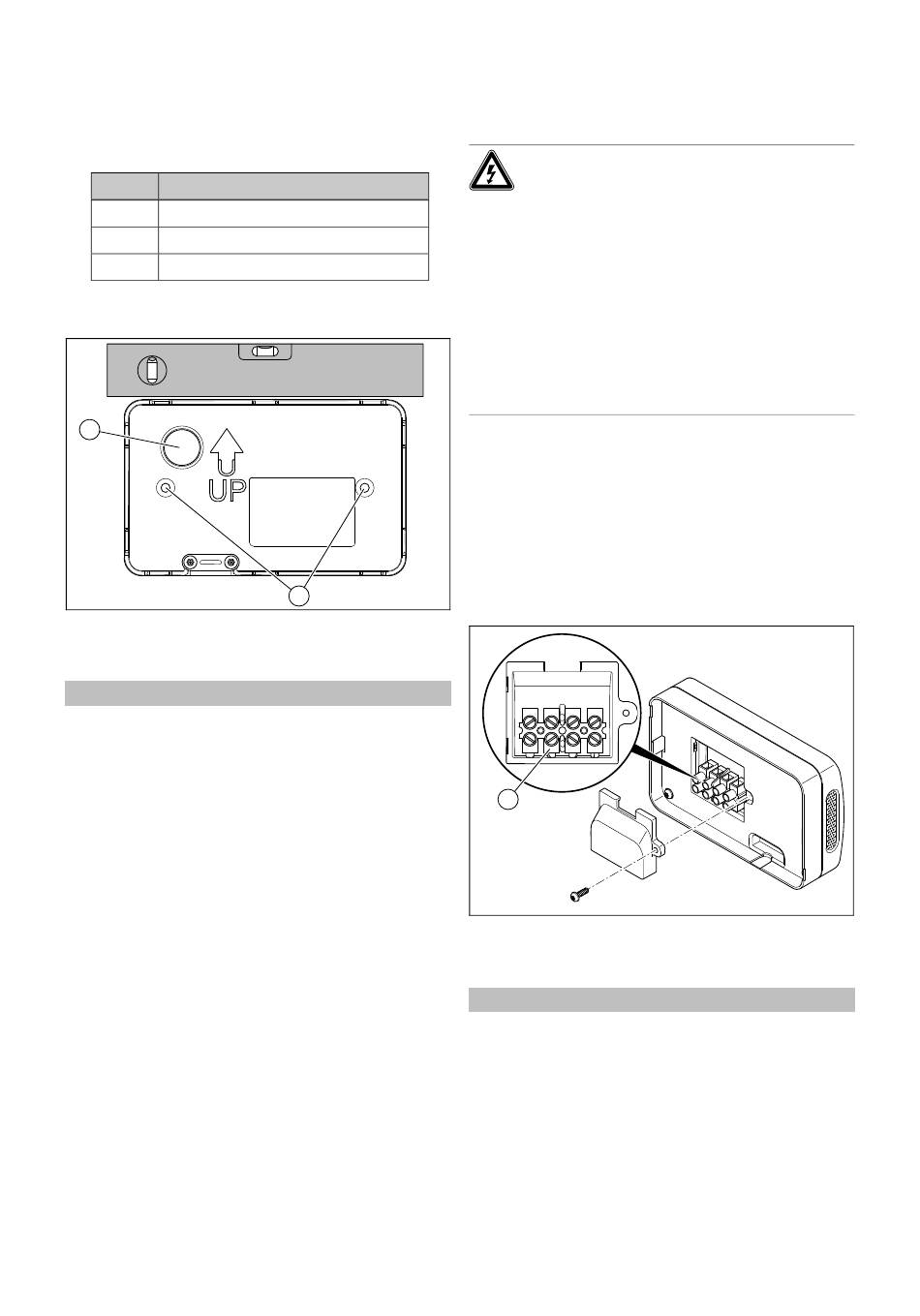

4.2 安装控制器
1
1. 在墙座的规定部位 (1) 上切开一个电缆
开口。
适用范围：VAZ CPCW
▶
安装无线控制器时请确保与主住宅通
风设备距离 ≤ 20 m。
2. 请将电缆穿过开口。
3. 请将墙座水平靠在墙壁上，通过螺栓的
开口 (2) 标记钻孔的位置。
4. 拆除墙座，在墙壁标记的位置上钻取两
个孔。
5. 请将电缆穿过墙座中的开口。
6. 用合适的膨胀管和平头螺栓固定墙座。
7. 请电气连接控制器。 (→ 页 5)
8. 将控制器插到墙座上，直至听到卡销卡
入。
0020237952_03 安装说明
2
5 电气安装
只允许由专业电工进行电气安装。
危险！
通电接口 (220/230 V) 造成生命
危险！
在对通电接口 (220/230 V) 进行
作业时，存在致命的电击危险。
▶
执行操作之前，请断开给产
品的供电。
▶
锁死供电，以防重新接通。
▶
检查电源接口是否带电。
5.1 注意对产品安装地点的要求
▶
确保安装地点干燥且始终防冻。
▶
确保在安装地点随时可以触及控制器。
▶
确保有足够的空间用于安装和操作控制
器。
5.2 电气连接控制器
L N S S
1 2
1
1. 拧下控制器背面上的盖板。
2. 将端子 L 和 N (1) 与电源连接。
适用范围：VAZ CPC
▶
将端子 S¹ 和 S² (1) 与通向主住宅通风
设备的控制导线连接。
3. 盖板拧紧到控制器背面上。
