Bedienung

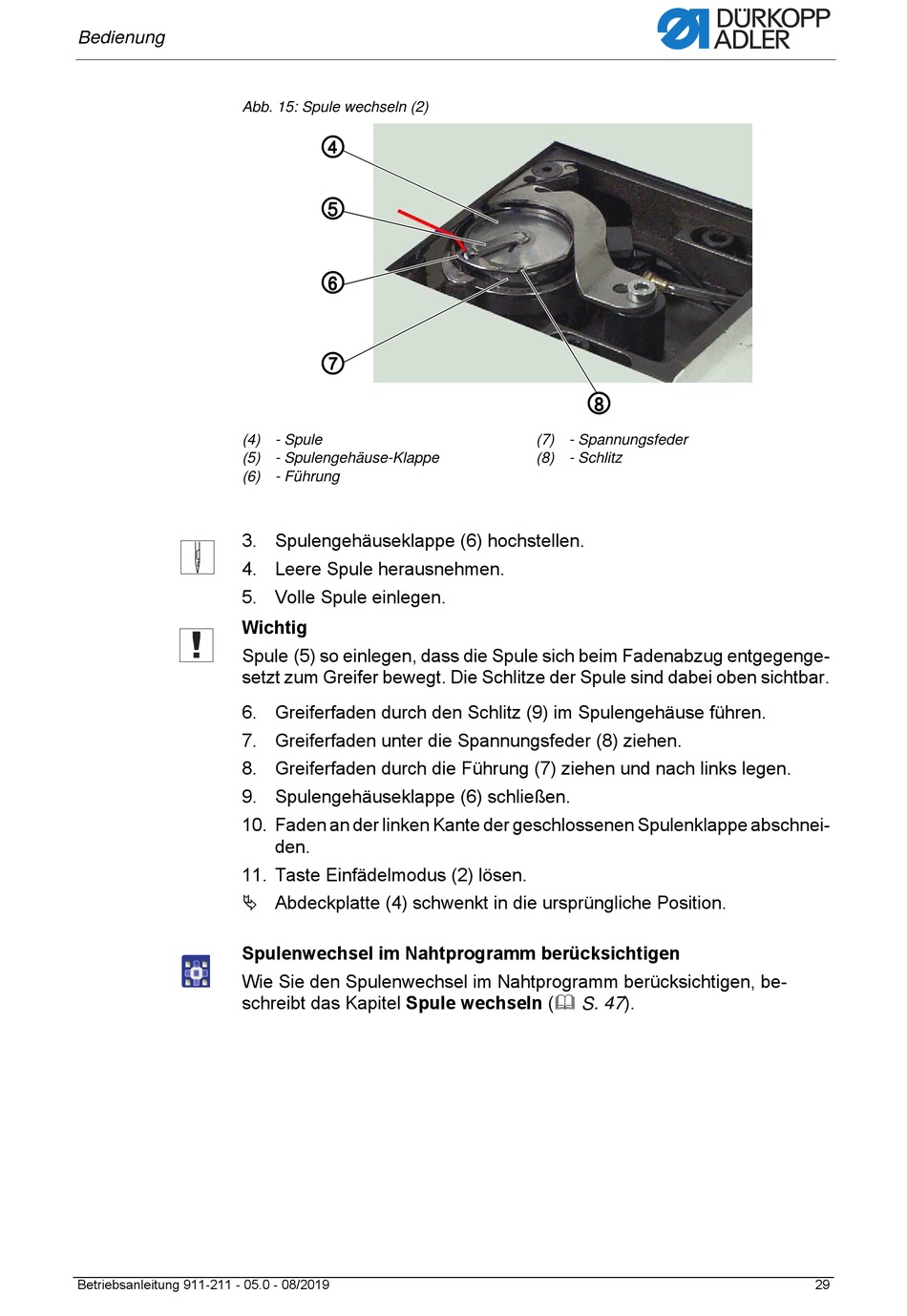

Abb. 15: Spule wechseln (2)
(4) - Spule
(5) - Spulengehäuse-Klappe
(6) - Führung
3. Spulengehäuseklappe (6) hochstellen.
4. Leere Spule herausnehmen.
5. Volle Spule einlegen.
Wichtig
Spule (5) so einlegen, dass die Spule sich beim Fadenabzug entgegenge-
setzt zum Greifer bewegt. Die Schlitze der Spule sind dabei oben sichtbar.
6. Greiferfaden durch den Schlitz (9) im Spulengehäuse führen.
7. Greiferfaden unter die Spannungsfeder (8) ziehen.
8. Greiferfaden durch die Führung (7) ziehen und nach links legen.
9. Spulengehäuseklappe (6) schließen.
10. Faden an der linken Kante der geschlossenen Spulenklappe abschnei-
11. Taste Einfädelmodus (2) lösen.
Abdeckplatte (4) schwenkt in die ursprüngliche Position.
Spulenwechsel im Nahtprogramm berücksichtigen
Wie Sie den Spulenwechsel im Nahtprogramm berücksichtigen, be-
schreibt das Kapitel Spule wechseln ( S. 47).
Betriebsanleitung 911-211 - 05.0 - 08/2019
④
⑤
⑥
⑦
den.
⑧
(7) - Spannungsfeder
(8) - Schlitz
29
