Bedienung

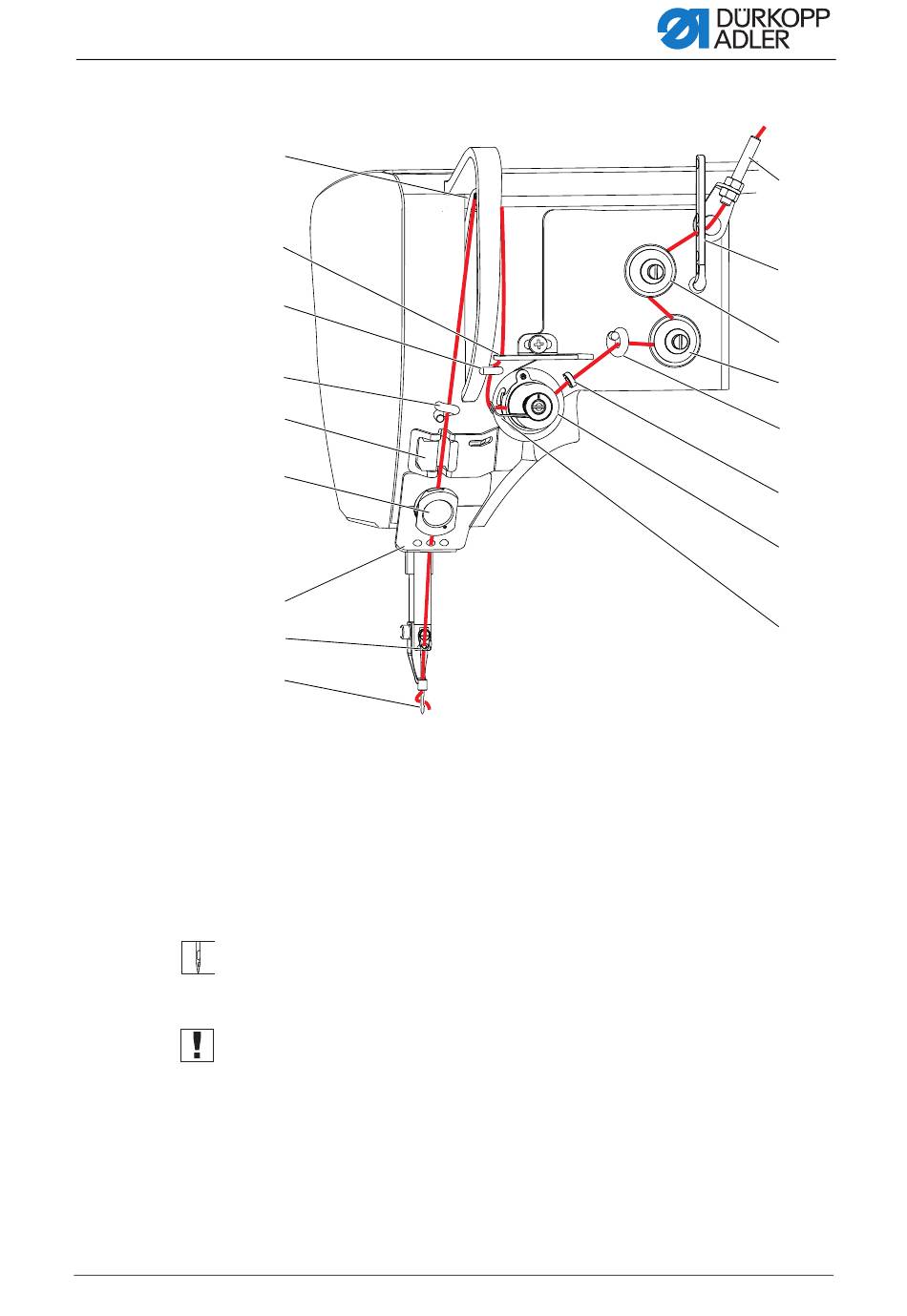

Abb. 9: Nadelfaden einfädeln (1)
(1) - Fadenhebel
(2) - Nadelfaden-Regulator
(3) - Führung
(4) - Führung
(5) - Nadelfaden-Regulator
(6) - Nadelfaden-Klemme (optional)
(7) - Führung
(8) - Führung
(9) - Nadelöhr
So fädeln Sie den Nadelfaden ein:
1. Garnrolle auf den Garnständer aufstecken und den Nadelfaden durch
Wichtig
Der Abwickelarm muss parallel zum Garnständer stehen.
2. Faden mit Hilfe von Druckluft durch die Schlauchführung (17) pusten.
3. Faden durch die Führung (16) führen.
4. Faden gegen den Uhrzeigersinn um die Spannung (15) führen.
5. Faden im Uhrzeigersinn um die Spannung (14) führen.
6. Faden durch die Führungen (13) und (12) fädeln.
Betriebsanleitung 911-211 - 05.0 - 08/2019
ein Loch der Führung am Abwickelarm führen.
(10) - Fadenanzugsfeder
(11) - Umlenkung
(12) - Führung
(13) - Führung
(14) - Spannung
(15) - Spannung
(16) - Führung
(17) - Schlauchführung
23
