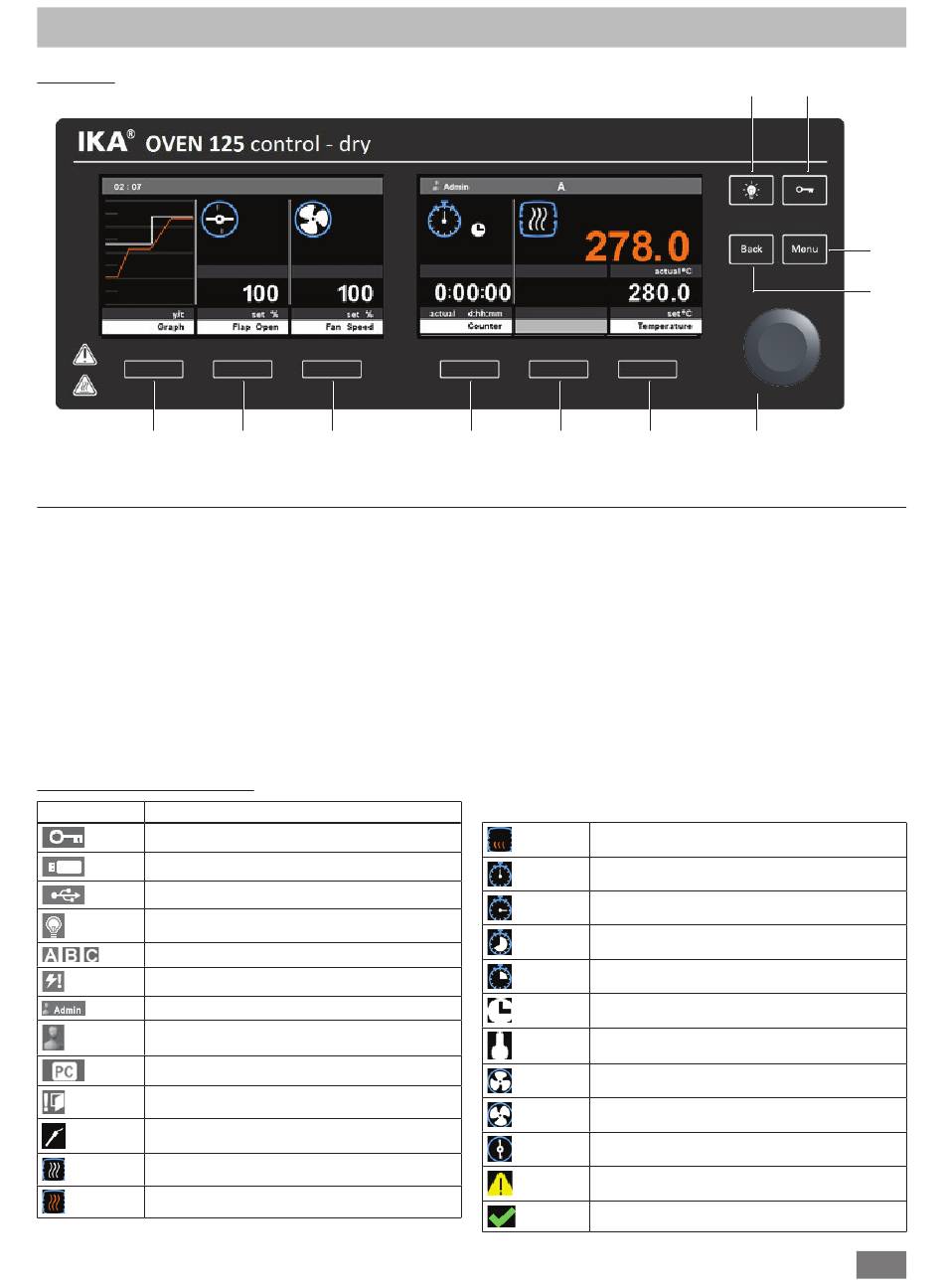

Bedienfeld
K
Pos.
Bezeichnung
A
Licht-Taste:
B
Tastensperre:
C
„Menu" Taste:
D
„Back" Taste:
E
Dreh-/Druckknopf:
F
Auswahltaste Temperatur:
G
Auswahltaste:
H
Auswahltaste Timer/Counter:
I
Auswahltaste Lüfterdrehzahl:
J
Auswahltaste Entlüftungsklappe offen:
K
Auswahltaste Graph:
Symbole im Arbeitsbildschirm
Symbol
Beschreibung
Tastensperre ist aktiviert
USB Speichermedium ist angeschlossen
USB B ist angeschlossen
Licht ist eingeschaltet
Betriebsart ist aktiviert
Stromunterbrechung
Aktives Profil
aktives Profil
labworldsoft
Ofentür ist offen
Externer Temperatursensor angeschlossen
Heizen Funktion
Temperierfunktion aktiviert (animiert)
Bedienfeld und Anzeige
J
I
ist in Betrieb
®
H
G
Funktion
Licht ein/aus schalten
Tasten sperren/entsperren
Hauptmenü öffnen/schließen
Zurück zum vorherigen Menüpunkt
Navigation, Auswahl und Ändern der Eingaben im Menü, Start-/Stopp
Temperatur Eingabe Bildschirm Schnellzugriff
Keine Funktion
Editiermenü für die Timer/Counter Funktionen
Editiermenü für die Lüfterdrehzahl Funktionen
Editiermenü für die Entlüftungsklappen offen
Anzeige der Graph Funktion
Gerät heizt (animiert)
Counter ausgeschaltet
Counter eingeschaltet (animiert)
Zeitschaltuhr ausgeschaltet
Zeitschaltuhr eingeschaltet (animiert)
Anzeige "Counter/Timer" nach Zeit geregelt
Anzeige "Counter/Timer" Temperatur
Ofen Gebläse ausgeschaltet
Ofen Gebläse eingeschaltet (animiert)
Entlüftungsklappe öffnet oder schließt (animiert)
Symbol für Termperatur Überachung
Eingabewert Bestätigung
A
B
F
E
C
D
11
