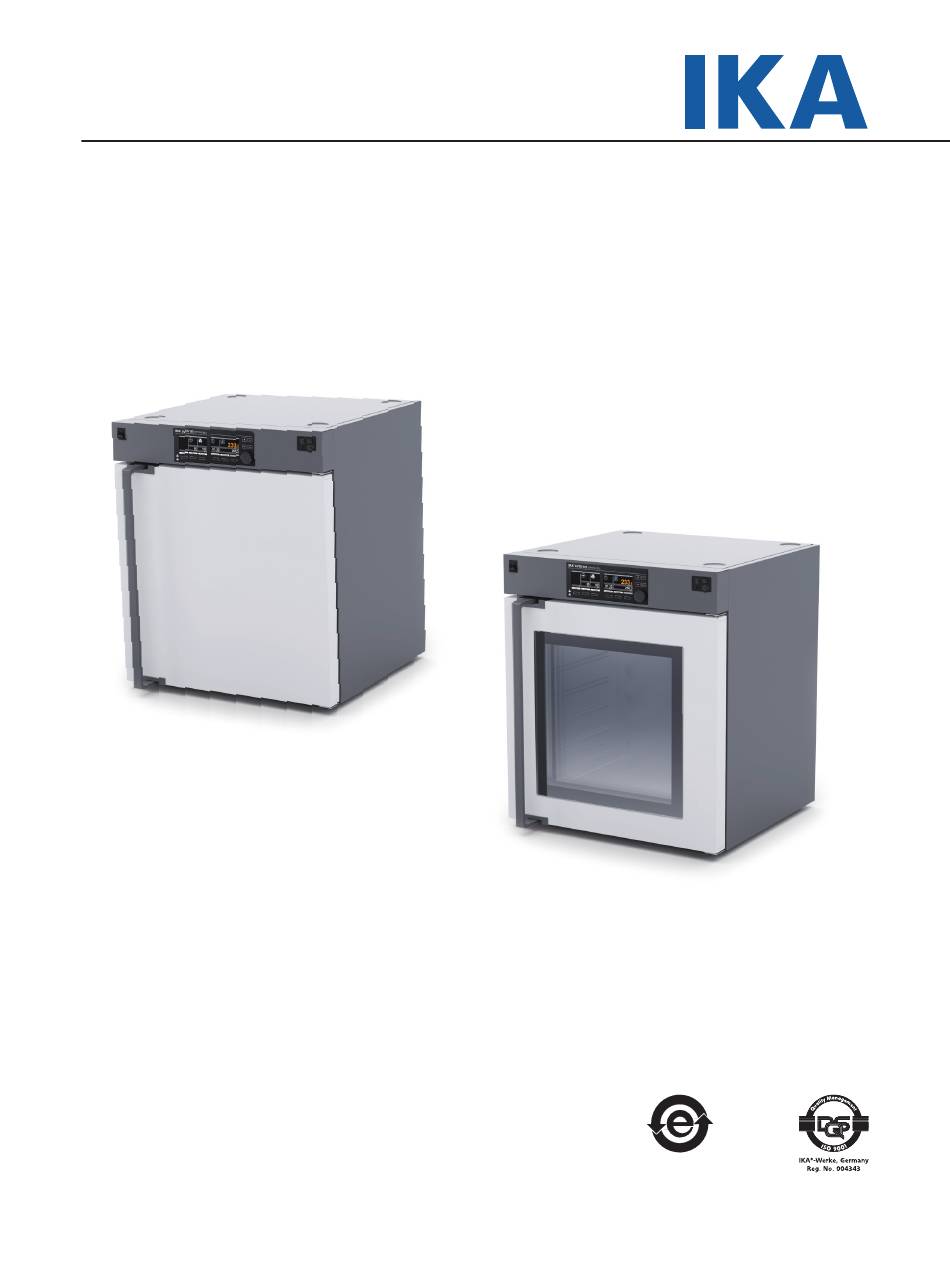

- Seite 1 20000023854 DO 125 control_032019 IKA Oven 125 control - dry IKA Oven 125 control - dry glass Betriebsanleitung...
-
Seite 2: Geräteaufbau/Gefahrenstellen

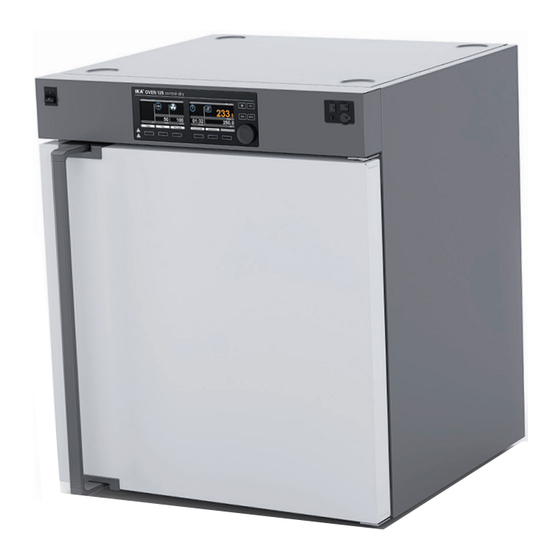

Geräteaufbau/Gefahrenstellen Geräteaufbau IKA Oven 125 control - dry/ IKA Oven 125 control - dry glass Fig. 1 Pos. Bezeichung Netzschalter Türgriff Gerätefuss Bedienfeld und Anzeige 1.+2. USB-Schnittstellen 3. Temperaturbegrenzung 4. Schnittstelle externerTemperaturfühler Schnittstelle RS323 Netzbuchse Entlüftungsklappe Kabeldurchführung (externer Temperaturfühler) Ofenlicht Lüfter... -
Seite 3: Inhaltsverzeichnis
Ursprungssprache Inhaltsverzeichnis Seite Geräteaufbau/Gefahrenstellen EU-Konformitätserklärung Zeichenerklärung Sicherheitshinweise Bestimmungsgemäße Verwendung Verwendung Verwendungsgebiet (nur Innenbreich) Wissenswertes Allgemein Kalibrierung und Justierung Temperaturüberwachung Transport und Lagerung Auspacken Aufstellen Bedienfeld und Anzeige Einstellung der Sicherheitstemperatur Inbetriebnahme Menüstruktur Menüstruktur Navigation im Menü Menüdetails Bedienung Temperatur Counter und Timer Lüfterdrehzahl Entlüftungsklappe Graph... -
Seite 4: Eu-Konformitätserklärung
2011/65/EU entspricht und mit folgenden Normen und normativen Dokumenten übereinstimmt: EN 61010-1, EN 61010-2-010, EN 61326-1, EN 60529, EN ISO 12100 und DIN 12880. Eine Kopie der vollständigen EU-Konformitätserklärung kann bei sales@ika.com angefordert werden. Zeichenerklärung (Extrem) Gefährliche Situation, bei der die Nichtbeachtung des Sicherheitshinweises zu Tod oder schwerer GEFAHR Verletzung führen kann. - Seite 5 Öffnungen der Rückseite, sehr chen. Achten Sie auf Resthitze heiß werden. nach dem Ausschalten. Zubehör • Arbeiten Sie nur mit von IKA zugelassenen Zubehörteilen! Benutzen Sie die Feststellbremse HINWEIS bei Einsatz des Rollenrahmens oder • Verwenden Sie nur original IKA Ersatzteile! des Rollenuntergestells.
-
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Verwendung: Der IKA Oven 125 control - dry ist ein Trockenschrank für ein wei- explosiven Substanzen und Objekten verwendet werden. Verarbei- tes Anwendungsgebiet von Heiz-, Trocknungs- und Erwärmungs- ten Sie keine Substanzen oder Objekte, die zu explosiven Dämpfen anwendungen. -
Seite 7: Temperaturüberwachung
Temperaturüberwachung Die Temperaturüberwachung ist immer aktiv, wenn der Heizbe- trieb des Gerätes auf "ON" geschaltet wird. Der Hauptzweck dies- er Funktion besteht darin, den Benutzer im Falle eines anormalen Temperaturverhaltens, wie Überschwingen und Unterschwingen, zu benachrichtigen. Die Hysterese ist von 1,0 K bis 50,0 K einstellbar. Der werksseitige Standardwert ist 10,0 K. -
Seite 8: Auspacken
• Nehmen Sie bei Beschädigungen sofort den Tatbestand auf (Post, Bahn oder Spedition). Lieferumfang • USB Kabel • IKA Oven 125 control - dry oder IKA Oven 125 control - dry glass • Kurzanleitung • zwei Gitterroste • Kalibrierzertifikat •... - Seite 9 Stapeln Sie nie mehr als zwei Geräte. Um ausreichend Abstand zu ge- VORSICHT HINWEIS währleisten, verwenden Sie bitte Für das Stapeln des Geräts sind den von IKA empfohlenen Stape- vier Personen zum Anheben erfor- ladapter. derlich. Stapeladapter < 150 mm...
- Seite 10 Ändern der Türöffnungsrichtung Für die Änderung der Türöff- Öffnen Sie die Tür. WARNUNG nungsrichtung sind, aufgrund Halten Sie die Tür und lösen Sie den Scharnierstift mit einem des hohen Gewichts der Tür, geeigneten Werrkzeug. zwei Personen erforderlich. Entfernen Sie die Tür vorsichtig. ...
-
Seite 11: Bedienfeld Und Anzeige
Bedienfeld und Anzeige Bedienfeld Pos. Bezeichnung Funktion Licht-Taste: Licht ein/aus schalten Tastensperre: Tasten sperren/entsperren „Menu“ Taste: Hauptmenü öffnen/schließen „Back“ Taste: Zurück zum vorherigen Menüpunkt Dreh-/Druckknopf: Navigation, Auswahl und Ändern der Eingaben im Menü, Start-/Stopp Auswahltaste Temperatur: Temperatur Eingabe Bildschirm Schnellzugriff Auswahltaste: Keine Funktion Auswahltaste Timer/Counter:... -
Seite 12: Einstellung Der Sicherheitstemperatur
Nach dem Startbildschirm wird der Informationsbildschirm zum Firm- ware Update Tool eingeblendet. Das Firmware Update Tool können Sie verwenden, um die Firmware Ihrer IKA-Geräte auf den aktuellsten Stand zu bringen. Firmware Updates beinhalten insbesondere neue Funktionen oder Optimierungen von bisherigen Funktionen. Das Firm- ware Update Tool können Sie unter www.ika.de/fut herunterladen. -
Seite 13: Menüstruktur
Menüstruktur Werks- Menüstruktur einstellungen Temperatur Steuermodus Exakte PID............................aktiviert Schnelle PID........................... Int/Proben Sensor Intern......................... aktiviert Extern......................... Überwachung Hysterese............................10.0 K Heizung OFF (er- zwungen)............................Abgleich Intern Temperatur 1...................... 60.0°C/140.0°F Temperatur 2...................... -
Seite 14: Navigation Im Menü
Navigation im Menü Wenn die Temperierung aktiv HINWEIS ist, ist das Menü gesperrt, während alle Auswahltasten auf dem Hauptbildschirm aktiv sind. • Drehen Sie den Dreh-/Druckknopf (E) auf „OK“ und drücken • Drücken Sie die „Menü“-Taste (C). Sie die „Back“-Taste (D), um den Vorgang zu beenden und zum •... -
Seite 15: Betriebsarten
Betriebsarten Funktionen, abhängig von vorherigen Einstellungen. Betriebsart A: Nach Einschalten/Netzunterbrechung kein automatischer Neustart Betriebsart C: der Funktionen. Sollwerte (eingestellt in A oder B) können nicht geändert werden. Betriebsart B: Nach Einschalten/Netzunterbrechung automatischer Neustart der Nach Einschalten/Netzunterbrechung automatischer Neustart der Funktionen, abhängig von vorherigen Einstellungen. Programme b) Wert in Spalte „Time hh:mm“... -
Seite 16: Bedienung
Datei Manager Memory Info Benutzerinformationen zum verfügbaren Speicherplatz. Einstellungen Languages Die folgenden Parameter können vom Benutzer für das Reset aufge- Mit der Option „Languages“ kann der Anwender die gewünschte wählt werden. Sprache auswählen. Einstellungen • Programme Einheiten • Einstellungen Hier können Sie die Maßeinheit der Temperaturwerte „°C“ oder „°F“ •... -
Seite 17: Counter Und Timer
Counter und Timer: Timer Im Arbeitsbildschirm: Auswahltaste Timer/Counter (H) drücken. Auswahltaste unterhalb der Zeit drücken. Dreh-/Druckknopf (E) drücken und drehen, um die Tempera- tur einzustellen. (Im Uhrzeigersinn Wert steigern, gegen den Uhrzeigersinn Wert minimieren) Drücken Dreh-/Druckknopfes (E). Der Wert wird als Messwert gespeichert. -
Seite 18: Graph
Das Gerät kann über den USB-Schnittstelle mit einem PC verbunden USB Geräte-Treiber: und z.B. mit der Laborsoftware labworldsoft ® betrieben werden. Laden Sie zuerst den aktuellen Treiber für IKA-Geräte mit USB Schnittstelle unter: Beachten Sie hierzu die Systemvoraus- HINWEIS http://www.ika.com/ika/lws/download/usb-driver.zip. - Seite 19 Die NAMUR-Befehle und die zusätzlichen IKA- spezifischen Befehle labworldsoft ist ein komfortables IKA-Software Paket unter MS Win- ® dienen nur als Low Level Befehle zur Kommunikation zwischen Gerät dows zur Steuerung des Gerätes und zur Erfassung der Gerätedaten, und PC. Mit einem geeigneten Terminal bzw. Kommunikationspro- das auch grafische Eingaben von z.B.
-
Seite 20: Instandhaltung Und Reinigung
Tensidhaltiges Wasser Fordern Sie hierzu das Formular „Unbedenklichkeitsbescheini- • Bei nicht genannten Stoffen fragen Sie bitte bei unserem An- gung“ bei IKA an, oder verwenden Sie den download Ausdruck des wendungstechnischen Labor nach. Formulares auf der IKA Website www.ika.com. •... -
Seite 21: Fehlermeldung
F Gerät erneut starten. Fehlermeldung Ursache Effekt Maßnahmen Interner Sensor-Fehler Interner Temperatursensor defekt/fehlt Heizung aus Die IKA Service-Abteilung kontaktieren. Externer Sensor- a) Externer Temperatursensor defekt/fehlt Heizung aus Externer Temperaturfühler korrekt stecken. Fehler b) Externer Temperatursensor ist nicht Die IKA Service-Abteilung kontaktieren. -
Seite 22: Technische Daten
Technische Daten Arbeitstemperatur °C Raumtemperatur +5...- 300 Sicherheitskreis einstellbar °C 50 - 320 Einstell- und Anzeigeauflösung Temperaturkonstanz (bei 150° C) ± 0.3 Temperaturanzeige Zeitschaltuhr Anzeige Zeitschaltuhr Zeiteinstellbereich 1 - 14399 Anzahl der Gitterböden max. 6 Beladung pro Gitterrost max. Arbeitsbereich Innenkammer (BxTxH ) 550 x 525 x 450 Gesamt Volumen der Innenkammer Abmessungen (B x H x T) - Seite 24 IKA-Werke GmbH & Co.KG Janke & Kunkel-Str. 10 D-79219 Staufen Tel. +49 7633 831-0 Fax +49 7633 831-98 sales@ika.de www.ika.com...
