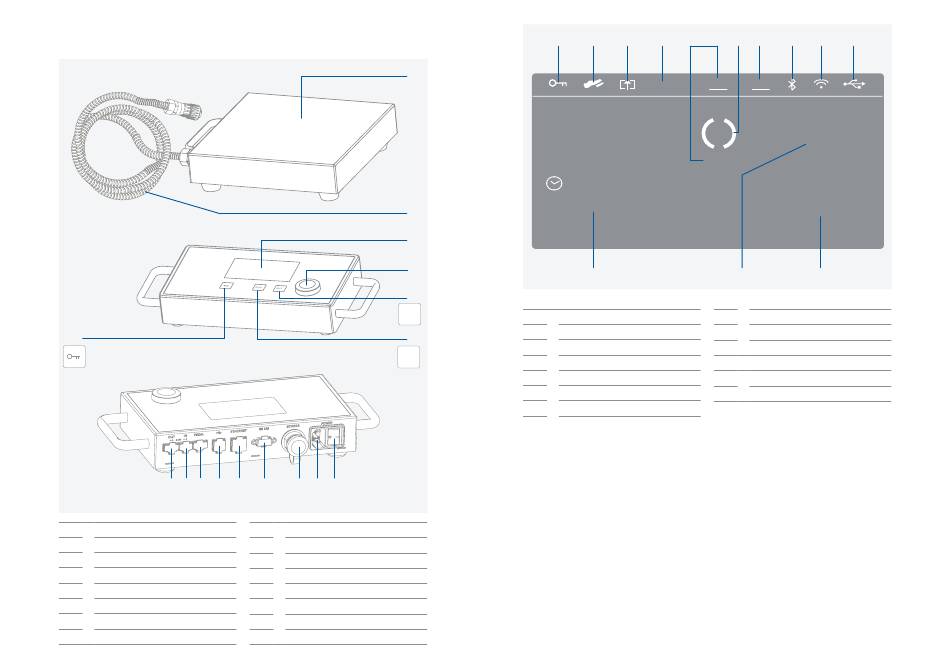

Bedienfeld und Anzeige
/// Bedienfeld
F
N
M
A
Hauptschalter
B
Display
C
Dreh- / Druckknopf
D
„Back"-Taste
E
„Menu"-Taste
F
Tastensperre
G
Netzbuchse
H
I-MAG 300 Schnittstelle
12
L
K
J
I
H
G A
I
RS 232 Schnittstelle
J
Ethernet Schnittstelle
K
USB Schnittstelle
L
Schnittstelle (Fußtaster)
M
Schnittstelle Analogsignal (Eingang)
N
Schnittstelle Analogsignal (Ausgang)
O
Aufstellplatte
P
Anschlusskabel I-MAG CP
/// Anzeige
4
O
Counter:
00/00:00
P
B
C
D
Back
1
Sollwert Drehzahl
2
Istwert Drehzahl
E
3
Counter / Timer
Menu
4
Tastensperre
5
Fußtaster
6
Analogeingangssteuerung
7
Betriebsart
5
6
7
8
9
10
INT
PC
B
00: 15
15 ss
dd/hh:mm
3
2
8
Intervallmodus
9
Motor läuft / Drehrichtung
10
Verbindung mit PC eingerichtet
11
Bluetooth aktiviert
12
WIFI aktiviert
13
USB Verbindung mit PC
11
12
13
100
actual rpm
100
set rpm
1
13
