Die NAMUR-Befehle und die zusätzlichen IKA- spezifischen Befehle
dienen nur als Low Level Befehle zur Kommunikation zwischen Gerät
und PC. Mit einem geeigneten Terminal bzw. Kommunikationspro-
gramm können diese Befehle direkt an das Gerät übertragen werden.
Befehle
Funktion
IN_PV_2
Interne Ist-Temperatur lesen
IN_PV_1
Externe Ist-Temperatur lesen
IN_SP_2
Interne Soll-Temperatur lesen
IN_SP_1
Externe Soll-Temperatur lesen
IN_SP_3
Soll-Sicherheitstemperatur lesen
IN_SP_4
Lüfter Drehzahl Wert lesen
IN_SP_40
Klappe offen Wert lesen
OUT_SP_2 X
Einstellen interne Soll-Temperatur, X = 0 bis 250
in Schritten von 0,1 °C
OUT_SP_12@n
Setzen der WD2 Sicherheitstemperaturgrenze
mit Echo des gesetzten Wertes
OUT_SP_4 X
Soll-Wert Lüfter, X = 0 bis 100 in Schritten von 10 %
OUT_SP_40 X
Soll-Wert Klappe, X = 0 bis 100 in Schritten von 10 %
OUT_WD1@m
Watchdog Modus 1: Tritt das WD1-Ereignis ein,
so wird die Heizfunktion ausgeschaltet und es
wird WD1 angezeigt. Setzen der Watchdog-
zeit auf m (20...1500) Sekunden, mit Echo der
Watchdogzeit. Dieser Befehl startet die Watch-
dogfunktion und muss immer innerhalb der
gesetzten Watchdogzeit gesendet werden.
„Watchdog"
Funktion,
Datenflusses
Findet nach der Aktivierung dieser Funktion (siehe Namur Be-
fehle), innerhalb der gesetzten Überwachungszeit ("Watchdog-
zeit"), keine erneute Übertragung dieses Befehles vom PC statt,
so werden die Funktionen Heizen entsprechend dem eingestellten
"Watchdog"-Modus abgeschaltet, oder auf vorher gesetzte Soll-
werte weitergeregelt.
Zur Unterbrechung der Übertragung kann es z.B. durch Betriebs-
systemabstürze, Stromausfall am PC, oder Unterbrechung des Ver-
bindungskabels zum Gerät kommen.

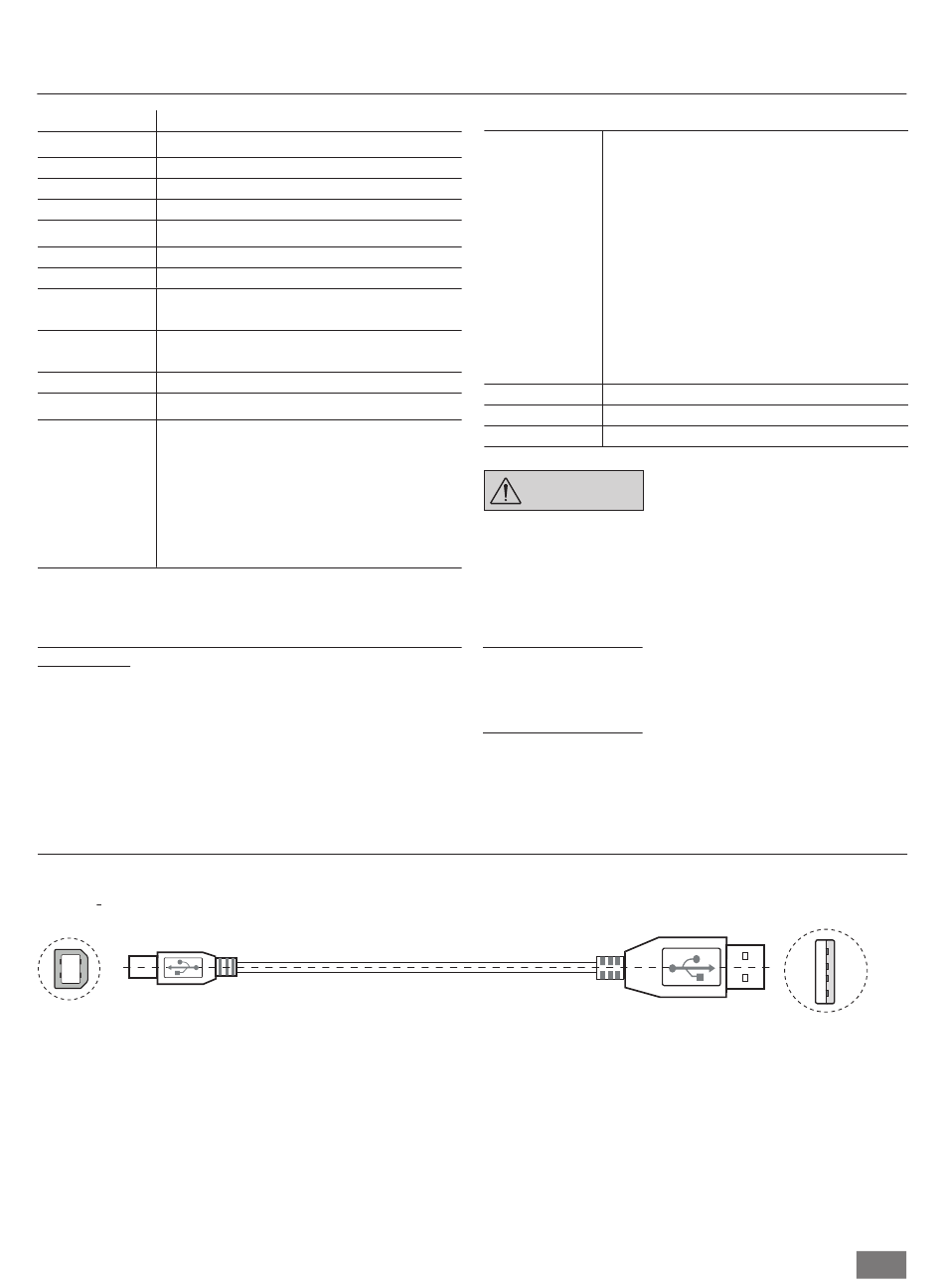

Verbindungsmöglichkeiten zwischen Gerät und externen
Geräten: USB 2,0 Kabel A - B
Erforderlich zur Verbindung des USB-Anschlusses mit einem PC.
4
1
3
2
USB B
Überwachung
des
seriellen
labworldsoft
ist ein komfortables IKA-Software Paket unter MS Win-
®
dows zur Steuerung des Gerätes und zur Erfassung der Gerätedaten,
das auch grafische Eingaben von z.B. Drehzahlrampen erlaubt.
OUT_WD2@m
Watchdog Modus 2: Tritt das WD2-Ereignis
ein, so wird die Soll Tempertur auf die gesetzte
WD-Sicherheitstemperatur gesetzt. Die Warnung
WD2 wird angezeigt. Das WD2 Ereignis kann
mit OUT_WD2@0 zurückgesetzt werden -
dadurch wird auch die Watchdogfunktion
gestoppt.
Setzen der Watchdogzeit auf m (20...1500)
Sekunden, mit Echo der Watchdogzeit. Dieser
Befehl startet die Watchdogfunktion und muss
immer innerhalb der gesetzten Watchdogzeit ge-
sendet werden.
START_2
Startet Heizfunktion
STOP_2
Stoppt Heizfunktion
RESET
Schaltet die Gerätefunktion ab
Beim Trennen des USB-Kabels bei
HINWEIS
laufendem Gerät bleibt das Gerät
im PC-Modus. Schalten Sie das
Gerät aus und wieder ein, um es
auf den Betrieb ohne PC-Modus
zurückzusetzen.
„Watchdog"– Mode 1
Tritt eine Unterbrechung der Datenkommunikation (länger als die
eingestellte Watchdogzeit) auf, werden die Funktionen Heizen ab-
geschaltet und es wird WD1 angezeigt.
„Watchdog"– Mode 2
Tritt eine Unterbrechung der Datenkommunikation (länger als die
eingestellte Watchdogzeit) auf, so wird der Temperatursollwert auf
die gesetzte WD2-Sicherheitssolltemperatur gesetzt. Die Warnung
WD2 wird angezeigt.
1
2
3
4
USB A
19
