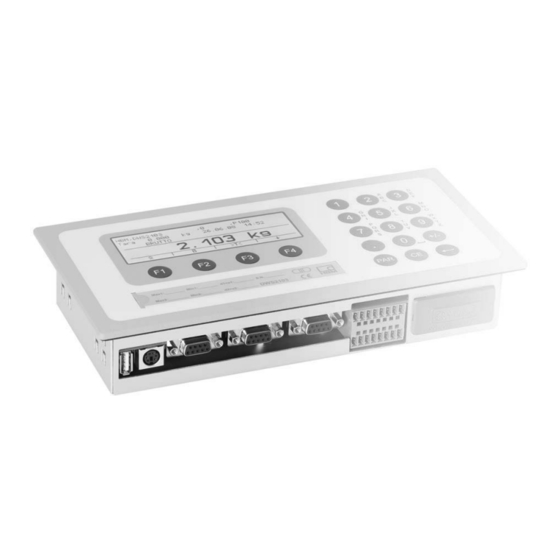

HBM DWS2103 Kurzanleitung

Digitale waagenanzeige
Vorschau ausblenden Andere Handbücher für DWS2103:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
A2936-1.0 en/de
Quick Start Guide
Kurzanleitung
Digital scale display
Digitale Waagenanzeige
DWS2103

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HBM DWS2103

Inhaltszusammenfassung für HBM DWS2103

  • Seite 1 Quick Start Guide Kurzanleitung Digital scale display Digitale Waagenanzeige DWS2103 A2936-1.0 en/de...

  • Seite 2: Inhaltsverzeichnis

    5.3.1Connecting DWS2103 with RS485, 4-wire bus ..5.3.2 Connecting DWS2103 with RS485, dignostic bus, 2 wire 14 5.3.3 Connecting DWS2103 with CANOpen bus ...
  • Seite 3 ....12.1 DWS2103 and cutout in the panel-frame ....
  • Seite 4 DWS2103 A2936-1.0 en/de...

  • Seite 5: Typographical Conventions

    Bold is used for communication commands. Er1250 Underlined normal print is used for error messages. FIT..., PW..., Components of HBM’s digital scale system. AED... The products are identified by this character Important information NOTE Neither the design of the device nor any technical safety aspects may be mo- dified without the express permission of Hottinger Baldwin Messtechnik GmbH.

  • Seite 6: Safety Instructions

    EN 61326−1). • To compensate for potential differences, the metal housing of the DWS2103 must be connected to the scale structures as well as to the ground potential of the connected devices by a low-resistance equalizing conductor. This is unnecessary if a potential difference of 35 V is not ex- ceeded.

  • Seite 7: Introduction And Appropriate Use

    Use for any purpose other than the above is deemed to be inappropriate. NAWI – non automatic weighing instrument Special features The DWS2103 is a digital display unit for connection to digital load cells. The DWS2103 has available: D RS485 4-wire connection for up to 90 digital load cells or weighing electronics...

  • Seite 8: Mechanical Construction And Scope Of Supply

    3.1 Scope of supply Fig. 3.1: DWS2103 view • DWS2103 scale electronics in aluminum housing for panel mounting • Adhesive label for closing and sealing the opening for the calibration push- button and labeling strips • 8 labeling strips for creating the scale type plate •...

  • Seite 9: Accessories, To Be Ordered Separately

    DWS2103 • 4 mounting elements for panel mounting For DWS2103 panel mounting, the cut guides are bent outward for fitting the mounting elements. Then, the set screws are used for clamping the housing to the panel. • SD card (1 Gbyte) installed in DWS2103 •...

  • Seite 10: Initial Commissioning

    DWS2103 When properly connected with shielded cables, the DWS2103 complies with the relevant European standards and carries the CE mark. A formatted SD card with the parameters of the factory setting is inserted in the device. Mechanical dimensions are described in chapter 12 (page 34 ) and mounting information in chapter 3, page 8 .

  • Seite 11: Electrical Connections

    DWS2103 • Configuration of the load cells • Setting the weighing range • Setting the correct filters • Adjusting the weighing range • Linearization (only when necessary) • Settings for legal-for-trade applications • Parameter settings for serial interfaces • Setting the date and time •...

  • Seite 12: Cable Preparation

    DWS2103 5.3 Cable preparation • Remove the outer sheath about 20 mm. • Twist braided shield. • If necessary, remove the inner sheath. Î Î Î Î Î Î Shielding • Strip the wire ends about 5 mm. Î Î Î Î Î Î...

  • Seite 13: 1Connecting Dws2103 With Rs485, 4-Wire Bus

    DWS2103 5.3.1 Connecting DWS2103 with RS485, 4-wire bus DWS2103 4−wire RS485 Terminal K1 Shielding connection RS485, transmission line A (=T−) 1.7 RA (RX−) RS485, transmission line B (=T+) 1.6 RB (RX+) RS485, reception line A (=R−) 1.5 TA (TX−) RS485, reception line B (=R+) 1.4 TB (TX+)

  • Seite 14: Connecting Dws2103 With Rs485, Dignostic Bus, 2 Wire

    DWS2103 5.3.2 Connecting DWS2103 with RS485, dignostic bus, 2 wire For bus termination, comply with documentation provided for the connected devices. Only devices of the same type must be connected to the bus. DWS2103 2−wire RS485 (diagnosis) Terminal K1 Shielding connection RS485, (transmission/reception line A (=R−/T−)

  • Seite 15: Connecting Dws2103 With Canopen Bus

    DWS2103 5.3.3 Connecting DWS2103 with CANOpen bus For bus termination, comply with documentation provided for the connected devices. Only devices of the same type must be connected to the bus. DWS2103 CANOpen bus Terminal K1 Shielding connection CAN HIGH 2.7 CAN HIGH CAN LOW 2.6 CAN LOW...

  • Seite 16: Load Cell Connection

    Load cells and weighing electronics can be operated via the main channel on DWS2103 as well as via the diagnostic channel. Care must be taken to en- sure that all weighing units connected to the BUS are connected either via the main channel or via the diagnostic channel.

  • Seite 17: Voltage Outputs

    17 V. The output is switched off at higher input volt- ages. Ground 1.1, 1.8, 2.1, Shielding 5.7 RS485 interface (Terminal block K1) The DWS2103 is the master for the connection with the digital load cells (C16i, measurement chain). PS2 USB COM5 COM2 COM3...

  • Seite 18: Terminal Block K1 Assignments

    DWS2103 5.8 Terminal block K1 assignments The terminal block K1 has the following signals: − Supply voltage input − Supply voltage load cell output − RS485 4−wire load cell interface − CAN load cell interface (dependent on load cell) for future applications...

  • Seite 19: Rs232 Interface (Com3)

    DWS2103 5.10 RS232 interface (COM3) COM3 printer interface for connection of a serial printer via SUB−D 9-pin sok- ket. The SUB-D socket is assigned so that a standard printer cable can be used. −−− RS232-TX RS232-RX DSR (DTR from printer) 5.11 RS-232 interface (COM4)

  • Seite 20: Control And Display Functions

    DWS2103 Control and display functions 6.1 Device view The front of the DWS2103 consists of the following elements: Fig. 6.1: DWS2103 front panel 1. Info line 1; configurable in the menu ”Display → Display line 1” 2. Info line 2; configurable in the menu ”Display → Display line 2”...

  • Seite 21: Operator Controls

    DWS2103 6.2 Operator controls • Key = Open parameter menu • Key = Cancel input, leave parameter menu without accepting changes • Key = Accept input or setting and quit dialog • Keys F1...F4 = The function of the keys is displayed by the text or the symbols in the function line (Fig.
  • Seite 22 DWS2103 Status line The status line is divided into 6 horizontal segments. The following symbols or texts are displayed, where applicable: • ³I1I²; ³I2I²: Displays the currently valid weighing range. WR is not shown with just one weighing range • GROSS, NET...

  • Seite 23: Basic Scale Functions

    − connected via the RS485 BUS have the same address 31 (factory setting), − connected via the CAN BUS have the same address 63 (factory setting). If more than one load cell is connected to DWS2103, the load cells must be configured before performing a scale adjustment (”INITIAL COMMISSIO- NING”...

  • Seite 24: Configuration Of The Load Cells

    The scale must not be loaded when it is being switched on. The device is switched off by disconnecting the supply voltage from DWS2103. 7.2 Configuration of the load cells During initial commissioning, all AED/FITs have the same address (31), a measured value display is not possible and the display shows an initialization error [INIT ERROR].

  • Seite 25: Gross/Net Selection

    DWS2103 7.4 Gross/net selection Press the F4 key until the symbol appears above the F2 key. Every time the F2 key is pressed, the display changes between gross and net. When selecting the net display, the last valid tare value is used again.

  • Seite 26: Zero On Start-Up

    If this function is activated (parameter menu ”SCALE PARAMETERS → PARA- METER → ZERO ON START-UP”), the unloaded scale is automatically set to zero when the DWS2103 is switched on (range of zero setting device ±2...20 %). This takes into consideration the set standstill condition.

  • Seite 27: Alibi And Calibration Memory

    Alibi and calibration memory The DWS2103 is equipped with an SD card to store the legal-for-trade para- meters. The main print protocol information is stored on the SD card during every printout. The data is stored encrypted on the SD card.

  • Seite 28: Parameter Factory Settings

    DWS2103 Parameter factory settings When the DWS2103 is delivered, it comes with specific factory settings: • The (7-digit) production number is entered As the DWS2103 has undergone certain tests during production, the following information can deviate from zero: • Legal-for-trade counter (Menu ”INFORMATION SCALE” or F1 key with symbol “i”)

  • Seite 29: Monitoring Functions And Error Messages

    DWS2103 Monitoring functions and error messages 10.1 Monitoring functions The following monitoring functions are implemented for load cell connection: • Detecting whether a load cell is connected to COM1 • Detecting failure of a load cell • Sensor input signal exceeds the range −160 %…+160 % of the maximum...
  • Seite 30 11xx Error BusScan ADRxx incorrect response busscan, check cables, check load cell (NAK) interfaces, check DWS2103 interface E.g. 1011 error at addr. 11 Init_Load cells Error code Description Remedy 2000...
  • Seite 31 DWS2103 Measurement Error code Description Remedy 50xx Load cell with address xx not supplying Carry out busscan or test load cell (Test measured value menu), emergency operation possible if only one load cell fails per segment 51xx Load cell with address xx has incorrect F...

  • Seite 32: Specifications

    DWS2103 Specifications Type (NAWI, non automatic weighing DWS2103 indicator) Voltage supply UB Range 10...30 (24 nominal) Power consumption (without outputs) 0.88 Current consumption (with 24 V) Connector for digital load cells or RS485 interface COM1 AED... electronics Supply voltage OUT1 10...30...
  • Seite 33 Material Aluminum Weight, approx. The DWS2103 is not sensitive to HF irradiation and conducted interference in accordance with OIML R 76, EN 45501:1992(B3), EN 61326: 2006 emission (EME) class B, Immunity from interference: industrial environ- ment. A2936-1.0 en/de...

  • Seite 34: Dimensions (In Mm; 1 Mm = 0.03937 Inches)

    DWS2103 Dimensions (in mm; 1 mm = 0.03937 inches) 12.1 DWS2103 and cutout in the panel-frame Depth: 49 Cutout in panel-frame 12.2 Desktop housing, also for wall mounting 158.5 7x30=210 ∅6 Material: Aluminum, powder coated (RAL7035, light gray) A2936-1.0 en/de...

  • Seite 35: Operator Dialog And Setup Parameters

    NUMBER PRINT MEASUREMENT VALUE Prt01 − MW(Cur.)* Prt02 − Trigger Prt03 − Filling Prt04 − Filling 2 PARAMETER SCALE PARAMETER DWS2103 PARAMETER BUS SCAN RESULT DISPLAY MAIN DISPLAY Gross/Net Trigger Result DISPLAY LINE 1 LEFT, RIGHT DISPLAY LINE 2 LEFT, RIGHT CONTRAST −10...+10...
  • Seite 36 DWS2103 1. Level 2. Level 3. Level 4. Level FILLING PARAMETER SET (IF ACTIVATED IN MODE) WEIGHT PARAMETER FILLING WEIGHT COARSE FLOW CUT OFF FINE FLOW CUT OFF BAG RUPT COARSE FL. BAG RUPT FINE FL. UPPER TOL. LIMIT LOWER TOL. LIMIT MIN.
  • Seite 37 DWS2103 1. Level 2. Level 3. Level 4.Level PRINT PROTOCOL PRINT NUMBER USER−DEFINED LINE 1 USER−DEFINED LINE 2 USER−DEFINED LINE 3 EMPTY LINES BEFORE EMPTY LINES AFTER EMPTY SPACES FORM FEED OFF, ON PRINT COPIES 1...3, 0=NONE ESCAPE1 (1. BYTE) ESCAPE1 (2.
  • Seite 38 DWS2103 1. Level 2. Level 3. Level 4. Level SCALE ADJUSTMENT PARAMETER MANUFACTORER IDENTIFICATION DECIMAL POINT NOMINAL VALUE MULTI−RANG RESOLUTION 1d...100d ZERO TRACKING OFF, ON INITIAL ZERO SETTING OFF, 2...20 % MOTION DETECTION OFF, 0.25 d...3 d G-FORCE CALIBRATION G-FORCE APPLICATION INPUT CHARACT.
  • Seite 39 ....... . . 5.3.1Verschaltung DWS2103 mit RS-485, 4-Draht-Bus ..5.3.2 Verschalt. DWS2103 mit RS-485, Diagn.-Bus, 2-Draht 5.3.3 Verschaltung DWS2103 mit CANOpen-Bus ..
  • Seite 40 DWS2103 7 Waagengrundfunktionen ........Ein- und Ausschalten .

  • Seite 41: Typografische Konventionen

    Fettschrift wird für Kommunikationsbefehle verwendet. Er1250 Unterstrichene Standardschrift wird für Fehlermeldungen verwendet. FIT..., PW..., Komponenten des digitalen HBM Waagensystems. AED... Die Produkte sind mit diesem Zeichen gekennzeichnet Wichtige Hinweise HINWEIS Das Gerät darf ohne ausdrückliche Zustimmung von der Hottinger Baldwin Messtechnik GmbH weder konstruktiv noch sicherheitstechnisch verändert...

  • Seite 42: Sicherheitshinweise

    Bei größeren Leitungslängen oder Installation außerhalb von Ge- bäuden ist hierfür ein geschirmtes Kabel zu verwenden (gemäß EN 61326-1). • Zum Ausgleich von Potentialunterschieden ist das Metallgehäuse der DWS2103 durch einen niederohmigen Ausgleichsleiter mit den Waagenaufbauten sowie mit dem Erdpotential der angeschlossenen Geräte zu verbinden. Dies kann ent- fallen, wenn eine Potentialdifferenz von 35 V nicht überschritten wird.

  • Seite 43: Einleitung Und Bestimmungsgemäße Verwendung

    Bei eichpflichtigem Einsatz sind die länderspezifischen Rechts- und Sicher- heitsvorschriften zu beachten. NSW − = nicht selbsttätige Waage Charakteristische Merkmale Die DWS2103 ist eine digitale Anzeigeeinheit zum Anschluss von digitale Wä- gezellen. Die DWS2103 verfügt über: D RS-485-4-Draht-Anschluss für bis zu 90 digitale Wägezellen bzw. -elektro- niken D CAN-Interface für bis zu 128 digitale Wägezellen bzw.

  • Seite 44: Mechanischer Aufbau Und Lieferumfang

    Mechanischer Aufbau und Lieferumfang 3.1 Lieferumfang Abb. 3.1: Geräteansicht DWS2103 • Waagenelektronik DWS2103 im Aluminiumgehäuse für Schalttafeleinbau • Klebemarke zum Verschließen der Öffnung für Kalibriertaster und Beschrif- tungsstreifen • Acht Beschriftungsstreifen zum Erstellen des Waagentypenschilds • Zwei 8-polige Gegenstecker (Phoenix Mini-Combicon Gegenstecker 8pol.

  • Seite 45: Zubehör, Zusätzlich Zu Beziehen

    (Effektivwert abzgl. Rest- welligkeit >10 V). HINWEIS Wenn die digitale Wägezelle C16i über den DWS2103 versorgt wird, be- trägt die zulässige Versorgungsspannung +10 ... 17 V Digitale Wägezellen vom Typ FIT, PW...i, AED... können mit +10 ... 30 V betrie- ben werden.

  • Seite 46: Erstinbetriebnahme

    DWS2103 Die DWS2103 entspricht bei ordnungsgemäßem Anschluss mit geschirmten Leitungen den relevanten europäischen Standards und trägt das CE-Zeichen. Eine formatierte SD-Karte mit den Parametern der Werkseinstellung ist im Gerät eingesteckt. Die mechanischen Abmessungen sind im Kapitel 12, Seite 70 und Montage- hinweise im Kapitel 3, Seite 44 beschrieben.

  • Seite 47: Elektrische Anschlüsse

    DWS2103 • Konfiguration der Wägezellen • Einstellung des Wägebereiches • Einstellung der optimalen Filter • Abgleich des Wägebereiches • Linearisierung (nur wenn erforderlich) • Einstellungen bei eichpflichtigen Anwendungen • Einstellung der Parameter für die seriellen Schnittstellen • Einstellen von Datum und Uhrzeit •...

  • Seite 48: Vorbereitung Der Kabel

    DWS2103 5.3 Vorbereitung der Kabel • Außenmantel auf ca. 20 mm entfernen. • Schirmgeflecht verdrillen. • Gegebenenfalls Innenmantel entfernen. Î Î Î Î Î Î • Schirm Aderenden auf ca. 5 mm abisolieren. Î Î Î Î Î Î •...

  • Seite 49: 1Verschaltung Dws2103 Mit Rs-485, 4-Draht-Bus

    DWS2103 5.3.1 Verschaltung DWS2103 mit RS-485, 4-Draht-Bus DWS2103 RS−485−4−Draht Klemme K1 Schirmanschluss RS−485, Sendeleitung A (=T−) 1.7 RA (RX−) RS−485, Sendeleitung B (=T+) 1.6 RB (RX+) RS−485, Empfangsleitung A (=R−) 1.5 TA (TX−) RS−485, Empfangsleitung B (=R+) 1.4 TB (TX+) Spannungsversorgung +, max.

  • Seite 50: Verschalt. Dws2103 Mit Rs-485, Diagn.-Bus, 2-Draht

    DWS2103 5.3.2 Verschaltung DWS2103 mit RS-485, Diagnose-Bus, 2-Draht Bezüglich der Bus-Terminierung ist die Dokumentation der angeschlossenen Geräte zu beachten. An den Bus dürfen nur Geräte gleichen Typs ange- schlossen werden. DWS2103 RS−485−2−Draht (Diagnose) Klemme K1 Schirmanschluss RS−485 (Sende-, Empfangsleitung A (=R−/T−) 1.5 TA (TX−) / RA (RX−)

  • Seite 51: Verschaltung Dws2103 Mit Canopen-Bus

    DWS2103 5.3.3 Verschaltung DWS2103 mit CANOpen-Bus Bezüglich der Bus-Terminierung ist die Dokumentation der angeschlossenen Geräte zu beachten. An den Bus dürfen nur Geräte gleichen Typs ange- schlossen werden. DWS2103 CANOpen-Bus Klemme K1 Schirmanschluss CAN HIGH 2.7 CAN HIGH CAN LOW 2.6 CAN LOW...

  • Seite 52: Wägezellenanschluss

    RS485 Schnittstelle und eine CAN Schnittstelle zur Verfügung. Die Wägezellen bzw. Wägeelektroniken können sowohl über den Hauptkanal als auch über den Diagnosekanal am DWS2103 betrieben werden. Dabei ist zu beachten, dass alle an den BUS angeschlossenen Wägeeinheiten entwe- der über den Hauptkanal oder den Diagnosekanal angeschlossen sind.

  • Seite 53: Spannungsausgänge

    Ausgang zur Verfügung gestellt. Bei höheren Eingangsspan- nungen wird der Ausgang abgeschaltet. Masse 1.1, 1.8, 2.1, Schirm 5.7 RS-485-Schnittstelle (Klemmenblock K1) Die DWS2103 ist für die Verbindung mit den digitalen Wägezellen C16i, Mes- skette) der Master. PS2 USB COM5 COM2 COM3...

  • Seite 54: Belegung Klemmenblock K1

    DWS2103 5.8 Belegung Klemmenblock K1 Der Klemmenblock K1 ist mit folgenden Signalen belegt: Versorgungsspannung Eingang Versorgungsspannung Wägezellen Ausgang Wägezellen-Schnittstelle RS-485 4-Draht Wägezellen-Schnittstelle CAN (abhängig von Wägezelle) Klemme Signal Kommentar 1.1,1.8 Schirm 2.1,2.8 Versorgungsspannung 10...30 V Versorgungsspannung COM1 Wägezelle TB (RB)

  • Seite 55: Serielle Schnittstelle Rs-232 (Com3)

    DWS2103 5.10 Serielle Schnittstelle RS-232 (COM3) COM3 (SUB-D 9polig Buchse) Druckerschnittstelle zum Anschluss eines se- riellen Druckers Die SUB-D Buchse ist so belegt, dass ein Standard Druk- kerkabel verwendet werden kann. −−− RS-232-TX RS-232-RX DSR (DTR vom Drucker) 5.11 Serielle Schnittstelle RS-232 (COM4) COM4 Schnittstelle zum Anschluss einer Zweitanzeige über SUB-D 9polig...

  • Seite 56: Bedien- Und Anzeigefunktionen

    DWS2103 Bedien- und Anzeigefunktionen 6.1 Geräteansicht Die Frontplatte der DWS2103 besteht aus folgenden Elementen: Abb. 6.3: Frontplatte DWS2103 1. Info Zeile 1 konfigurierbar im Menü “Anzeige → Display-Zeile 1” 2. Info Zeile 2 konfigurierbar im Menü “Anzeige → Display-Zeile 2”...

  • Seite 57: Bedienelemente

    DWS2103 6.2 Bedienelemente • Taste = Parameter Menü öffnen • Taste = Eingabe abbrechen, Parametermenü verlassen ohne Änderung zu übernehmen • Taste = Eingabe oder Einstellung übernehmen und Dialog verlassen • Tasten F1...F4 = Die Funktion der Tasten wird durch den Text oder die Symbolik in der Funktionszeile (Abb.
  • Seite 58 DWS2103 Statuszeile Die Statuszeile ist in 6 horizontale Segmente unterteilt. Es werden, wenn zu- treffend, folgende Symbole bzw. Texte angezeigt: • ³I1I²; ³I2I²: zeigt den gerade gültigen Wägebereich an. Bei nur einem Wägebereich wird WR... nicht angezeigt • BRUTTO, NETTO...

  • Seite 59: Waagengrundfunktionen

    DWS2103 Waagengrundfunktionen Sämtliche Gerätefunktionen sind über einen oder mehrere der folgenden Wege steuerbar: • Bedienfront mit 19 Kurzhubtasten. Bei den Funktionstasten F1 ... F4 wird die Bedeutung der Taste in der Funktionszeile im Display angezeigt. • Eine über den Eingang PS2 anschließbare externe Tastatur •...

  • Seite 60: Konfiguration Der Wägezellen

    Balken angezeigt. Die Waage muß vor dem Einschalten unbelastet sein. Das Gerät wird ausgeschaltet, indem die Versorgungsspannung vom DWS2103 getrennt wird. 7.2 Konfiguration der Wägezellen Bei der ersten Inbetriebnahme haben alle AED/FIT die gleiche Adresse (31), eine Messwertanzeige ist nicht möglich, in der Anzeige wird ein Initialisie-...

  • Seite 61: Brutto-/Netto-Umschaltung

    DWS2103 7.4 Brutto-/Netto-Umschaltung Taste F4 so oft drücken, bis über der Taste F2 das Symbol angezeigt wird. Jeder Druck der Taste F2 schaltet zwischen Brutto- und Nettoanzeige um. Beim Umschalten auf Nettoanzeige wird der zuletzt gültige Tarawert wieder verwendet. HINWEIS Brutto-/Netto-Umschaltung ist nur möglich, wenn die Funktion im “PARAMETER-...

  • Seite 62: Einschaltnull

    7.7 Einschaltnull Ist diese Funktion aktiviert (Parametermenü „WAAGENPARAMETER → PA- RAMETER → EINSCHALTNULL“) so wird die unbelastete Waage beim Ein- schalten die DWS2103 automatisch auf Null gesetzt (Nullstellbereich ±2...20 %). Dabei wird die eingestellte Stillstandsbedingung beachtet. 7.8 Fehleranzeigen Der erlaubte Bereich der Anzeige ist abhängig vom Nennwert der Waage und der eingestellten Betriebsart (nicht eichpflichtig / OIML / NTEP).

  • Seite 63: Alibi- Und Kalibrierspeicher

    (nicht für eichpflichtige Anwendungen). Bei ausgeschalteter Stillstands- überwachung wird die Einheit immer angezeigt. Alibi- und Kalibrierspeicher Die DWS2103 ist mit einer SD-Karte zur Speicherung der Eichparameter aus- gestattet. Auf der SD-Karte werden bei jedem Ausdruck die wichtigsten In- formationen des Druckprotokolls gespeichert. Die Daten werden verschlüsselt auf der SD-Karte abgelegt.

  • Seite 64: Werkeinstellung Der Parameter

    Menüzugriff alle Menüs Bei dem Rücksetzen auf die Werkseinstellung (Menü „WERKSEINSTEL- LUNG DWS2103 “) werden die oben beschriebenen Parameter auf die De- fault-Werte gesetzt. Die DWS2103 hat keine eigene Messwertverarbeitung. Es wird in den Me- nüs die Einstellung (Werkseinstellung) der aktiven AED/FIT angezeigt.

  • Seite 65: Überwachungsfunktionen Und Fehlermeldungen

    DWS2103 Überwachungsfunktionen und Fehlermeldungen 10.1 Überwachungsfunktionen Für den Wägezellenanschluss sind folgende Überwachungsfunktionen imple- mentiert: • Erkennung ob eine Wägezelle an COM1 angeschlossen ist • Erkennung Ausfall einer Wägezelle • Sensoreingangssignal überschreitet den Bereich −160 %…+160 % der Nennlast (NENNWERT) Außerdem stehen weitere Überwachungsfunktionen zur Verfügung: •...
  • Seite 66 Fertigungs-Nummer im Menü Konfigura- (time_out) tion überprüfen dann Busscan ausfüh- ren Verkabelung überprüfen Schnitt- z.B. 1011 Fehler bei Adresse 11 stelle Wägezelle überprüfen Schnitt- stelle DWS2103 überprüfen 11xx Fehler BusScan ADRxx, fehlerhafte Antwort (NAK) z.B. 1011 Fehler bei Adresse 11 Init_Wägezellen...
  • Seite 67 DWS2103 Messung Fehler code Beschreibung Abhilfe 50xx Wägezelle mit Adresse xx liefert keinen Mess- Busscan ausführen, bzw. Wägezelle te- wert sten (Menü Test), eventuell Notbetrieb bei Ausfall nur einer Wägezelle pro Seg- ment 51xx Wägezelle mit Adresse xx hat falsche F-Num- Wägezelle mit Parametern neu laden...

  • Seite 68: Technische Daten

    DWS2103 Technische Daten Typ (NSW, nicht selbsttätige Waage) DWS2103 Spannungsversorgung U Bereich 10...30 (nominal 24) Leistungsaufnahme (ohne Ausgänge) 0,88 Stromaufnahme (bei 24 V) Anschluss für digitale Wägezellen oder RS-485-Schnittstelle COM1 oder AED...-Elektroniken CANOpen Versorgungsspannung OUT1 10...30 Ausgangsstrom Anzeige LCD mit Hintergrundbeleuchtung und...
  • Seite 69 Für die Frontplatte im eingebauten Zustand: Schutzart nach EN 60529 (IEC 529) IP65 Material Aluminium Gewicht, ca. Der DWS2103 ist unempfindlich gegen HF-Einstrahlung und leitungsgebun- dene Störungen entsprechend OIML R 76, EN 45501:1992(B3), EN 61326: 2006 Störaussendung Klasse B, Störfestigkeit: industrielle Umgebung A2936−1.0 en/de...

  • Seite 70: Abmessungen

    DWS2103 Abmessungen 12.1 Schalttafeleinbau Tiefe: 49 Schalttafelausschnitt 12.2 Tischgehäuse, auch für Wandmontage 158,5 7x30=210 ∅6 Material: Aluminium, pulverbeschichtet (RAL7035, lichtgrau) A2936−1.0 en/de...

  • Seite 71: Einstell- Und Bediendialog

    DATUM, ZEIT ADU ÜBERLAUF WZ-ADRESSE ANZAHL DRUCKEN MESSWERT Prt01 − MW(Cur.)* Prt02 − Trigger Prt03 − Dosieren Prt04 − Dosieren 2 PARAMETER WAAGENPARAMETER DWS2103 PARAMETER BUSSCAN ERGEBNIS ANZEIGE HAUPTANZEIGE BRUTTO/NETTO Trigger-Ergebnis DISPLAY-ZEILE 2 LINKS, RECHTS DISPLAY-ZEILE 2 LINKS, RECHTS KONTRAST −10...+10...
  • Seite 72 DWS2103 1. Ebene 2. Ebene 3. Ebene 4. Ebene DOSIEREN PARAMETERSATZ (wenn im Modus “Betriebsart” aktiviert) GEWICHTSPARAMETER FÜLLGEWICHT GROBSTROM ABSCHALT. FEINSTROM ABSCHALT. SACKBRUCH GROB SACKBRUCH FEIN OBERE TOL. GRENZE UNTERE TOL. GRENZE MIN. FEINSTROM SYST. ABWEICHUNG MIN. STARTGEWICHT LEERGEWICHT ZEITPARAMETER TARIERVERZÖGERUNG...
  • Seite 73 DWS2103 1. Ebene 2. Ebene 3. Ebene 4. Ebene DRUCKPROTOKOLL AUSDRUCK NUMMER BENUTZERDEF. ZEILE 1 BENUTZERDEF. ZEILE 2 BENUTZERDEF. ZEILE 3 LEERZEILEN VORHER LEERZEILEN NACHHER LEERZEICHEN SEITENVORSCHUB AUS, EIN DRUCKKOPIEN 1...3, 0=keine ESCAPE1 (1. ZEICHEN) ESCAPE1 (2. ZEICHEN) ESCAPE1 (3. ZEICHEN) ESCAPE1 (4.
  • Seite 74 DWS2103 1. Ebene 2. Ebene 3. Ebene 4. Ebene WAAGENABGLEICH PARAMETER HERSTELLER IDENTIFIKATION EINHEIT DEZIMALPUNKT NENNWERT MEHRBEREICH AUFLÖSUNG 1d...100d NULLNACHLAUF AUS, EIN EINSCHALTNULL AUS, 2...20 % STILLSTANDSÜBERW. AUS, 0.25 d...3 d G-FAKTOR KALIBRIER. G-FAKTOR ANWENDUNG EINGABE KENNLINIE KALIBRIERGEWICHT NULLLAST NENNLAST...
  • Seite 76 For further information please see: Data sheets, Operating instructions and the complete documentation on CD: 1-DWS2103-DOC. Weitere Informationen entnehmen Sie: Datenblättern und der kompletten Dokumentation auf der CD: 1-DWS2103-DOC. Modifications reserved. All details describe our products in general form only.They are not to be understood as express warranty and do not constitute any liability whatsoever.
