4.2.2 Auftriebssicherung
•
Der Schacht ist so konstruiert, dass er bei korrektem Einbau
gegen Auftrieb gesichert ist (Ausnahme: D 800 x 1000 und
1200 x 1500). Die Anforderungen an die Auftriebssicherung
sind von den vorliegenden geotechnischen Verhältnissen
abhängig. Sie werden vom zuständigen Bauingenieur/Bauun-
ternehmer festgelegt und liegen außerhalb der Verantwortlich-
keit von Grundfos.
Bei den unten aufgeführten Anforderungen handelt
es sich um Mindestanforderungen. Beachten Sie die
örtlich geltenden Vorschriften.
Die Auftriebssicherung muss der EN 1997-1: Eurocode 7 ein-
schließlich des nationalen Anhangs bzw. der DS/EN 1997-1 DK
NA:2015 entsprechen.
Die Grundwasserbedingungen für den Schacht sind am ungüns-
tigsten, wenn sich der Grundwasserspiegel auf Geländeniveau
befindet. Dadurch wird der höchste hydrostatische Wasserdruck
am Boden des Schachts erzeugt, was zur höchsten Bodenge-
wichtsreduzierung des stabilisierenden Bodenvolumens führt.
Der Sand am Rand des Schachts fungiert als stabilisierende
Kraft. Das Sandvolumen ist kegelförmig. Es weist wie in Abb.
gezeigt einen Hohlkern auf.
Die Neigung des Kegels wird als 1:n dargestellt. Die Neigung n
kann auf Gundlage des Reibungswinkels der Konstruktion
bestimmt werden. Der für Sand charakteristische Reibungswinkel
bei einem Stückgewicht von 19 kN/m
dardproctordichte von 97 %, liegt schätzungsweise bei 37 °. Der
Reibungswinkel der Konstruktion beträgt 32 °. Dies entspricht
einer Neigung n von 1,6.

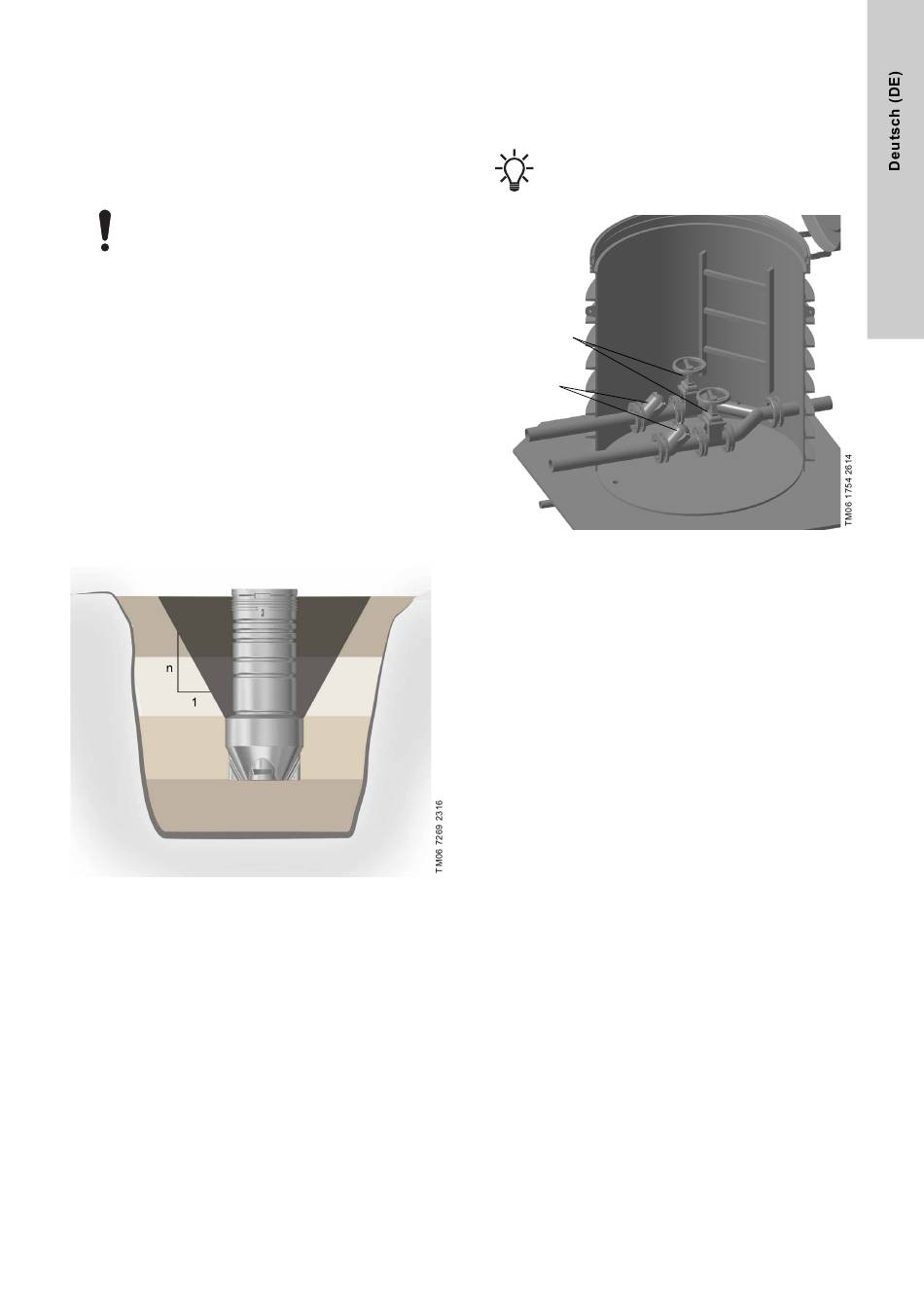

Abb. 7
Stabilisierender Sand
7
3
, verdichtet auf eine Stan-
4.3 Installieren der Ventilkammer
Beim Einbau der Ventilkammer sind die gleichen Anweisungen
wie beim Einbau des Schachts zu befolgen. Siehe Abschnitt
4.
Produktinstallation.
Die Ventilkammer ist nur für die Schächte PS.R.17
einzubauen.
Absperrventile
Rückschlagventile
Abb. 8
Ventilkammer
7
