6.4 Elektroden
Werden zur Niveausteuerung Elektroden verwendet, werden
diese in Standardlängen (1 m) geliefert. Bei der Installation sind
die Längen entsprechend anzupassen, um eine Aktivierung bei
dem gewünschten Niveau zu ermöglichen.
Nach Möglichkeit sollten die Elektroden voneinander weggebo-
gen werden, damit Papier o. Ä. nicht zwischen den Elektroden
hängen bleibt und das Signal stört.
Isolieren Sie nach dem Kürzen auf die gewünschte Länge das
untere Ende der Elektroden auf einer Länge von 10 bis 15 mm
ab.
Die Elektroden werden mit einem 10 m langen Kabel geliefert.

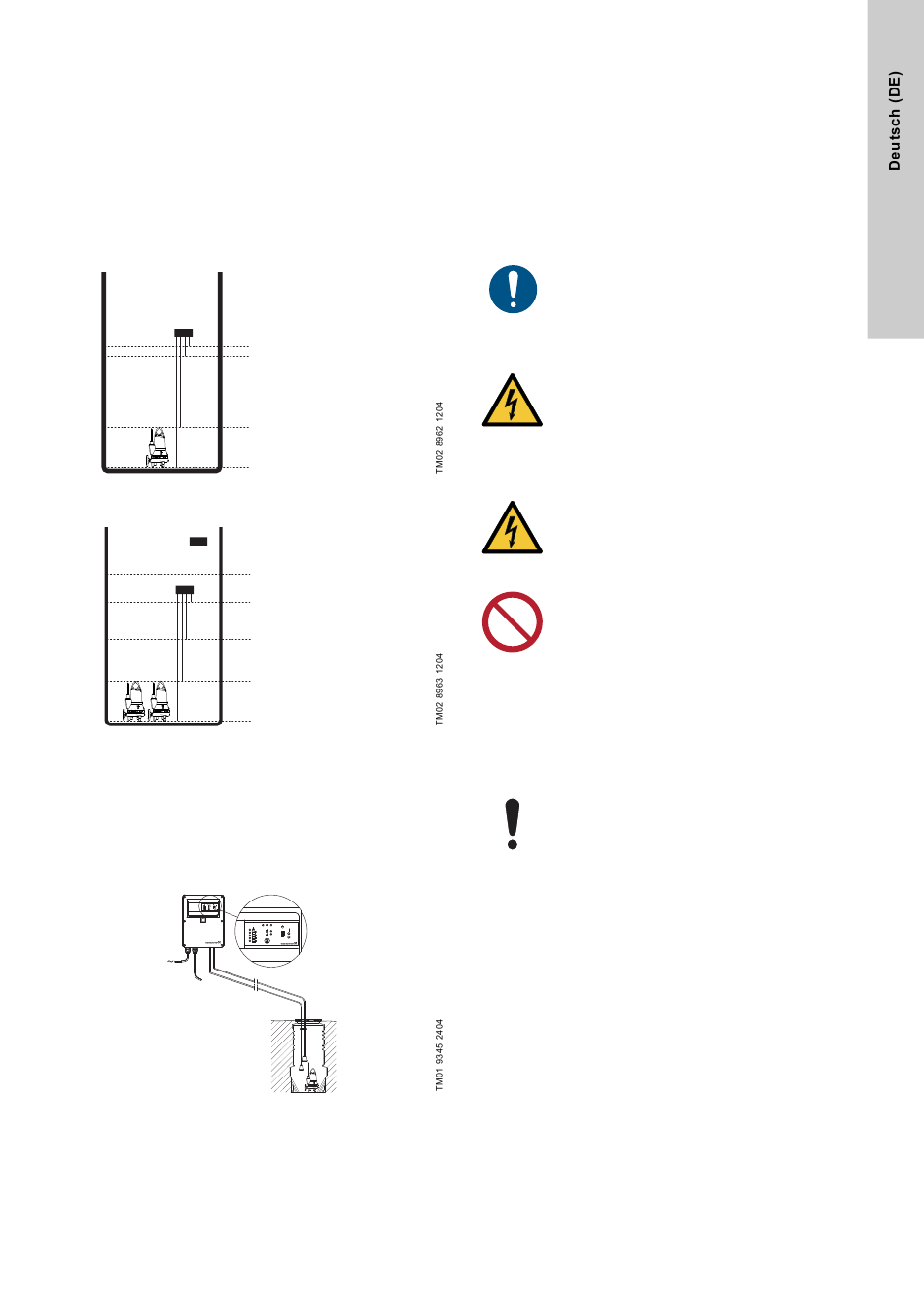

Abb. 18 Elektroden in einem Schacht mit einer Pumpe
Abb. 19 Elektroden in einem Schacht mit zwei Pumpen
6.5 Messglocken
Messglocken sind Impulsgeber für die Druckschalter der Pum-
pensteuerung. Das Funktionsprinzip beruht auf pneumatischen
Druckänderungen. Der Druck ändert sich in Abhängigkeit des
Flüssigkeitsstands in der Messglocke. Die Messglocken sind
durch Druckschläuche mit den Druckschaltern der Steuerung ver-
bunden.
CU 211
Abb. 20 Messglocken in einem Schacht mit einer Pumpe
Alarm: 32
Einschaltung: 22
Das Ausschaltniveau
ist vom Pumpentyp
abhängig.
Gemeinsam: 11
Alarm: 42
Einschaltung
: 32
2
Einschaltung
: 22
1
Das Ausschaltniveau ist
vom Pumpentyp
abhängig.
Gemeinsam: 11
CU 211
6.6 Druckwandler
Wird ein Druckwandler verwendet, installieren Sie ihn in einer
Schutzleitung, um Verunreinigungen und Ablagerungen vorzu-
beugen.
6.7 Weitere Vorrichtungen für die Niveausteuerung
Siehe die Montage- und Betriebsanleitung der Vorrichtungen.
7. Elektrischer Anschluss
Siehe die Montage- und Betriebsanleitung der Pumpe und Pum-
pensteuerung.
Der elektrische Anschluss darf nur von einer autori-
sierten Fachkraft in Übereinstimmung mit den örtlich
geltenden Vorschriften vorgenommen werden.
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
- Die Pumpe oder die Pumpensteuerung muss an
einen externen Not-Halt angeschlossen werden.
Wird als Not-Halt der Hauptschalter verwendet,
muss dieser die Anforderungen der EN 60204-1,
10.8.4. erfüllen.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Vor Beginn jeglicher Arbeiten am Produkt muss die
Stromversorgung abgeschaltet und gegen unbeab-
sichtigtes Wiedereinschalten gesichert werden.
Die Grundfos-Schaltkästen und das freie Ende des
Versorgungskabels dürfen niemals im Inneren der
Pumpstation installiert werden.
7.1 Montieren der Kabel
Es gibt mehrere Möglichkeiten, die Kabel für die Niveauschalter
und Pumpe(n) in den Schacht einzuführen. Häufig erfolgt die Ein-
führung der Kabel über einen seitlich am Schacht angeordneten
Kabeleinlass. Verfügt der Schacht über ein Entlüftungsrohr, kann
auch das Entlüftungsrohr als Kabeleinlass verwendet werden.
Achten Sie bei der Installation oder Entnahme der
Pumpe darauf, dass keine Kabel geknickt oder
beschädigt werden.
Nach der Pumpen- und Kabelmontage müssen die
Kabel so aufgehängt werden, dass sie keinen Belas-
tungen ausgesetzt sind.
