5.2 Conexión eléctrica
Cablee el aparato según la tensión solicitada por el actuador (véase etiqueta en el producto) siguiendo el esquema
indicado a continuación.

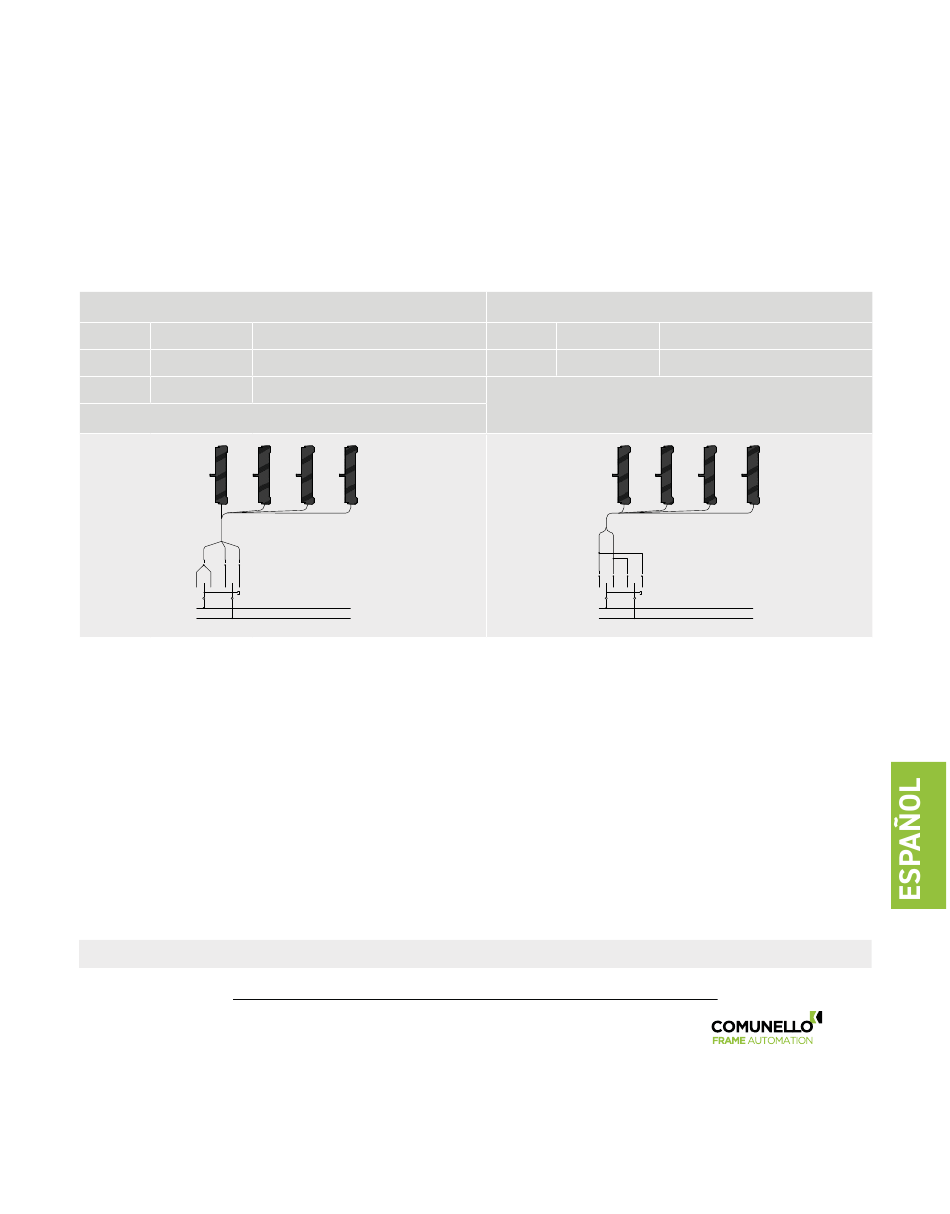

Alimentación 230VCA
1 Azul
2 Negro
3 Marrón
Cableado eléctrico 230VCA
1 2 3

5.3 Prueba de funcionamiento

Apriete el pulsador de mando y efectúe un cierre comprobando que:
a. El cerramiento alcanza el cierre completo. Si no es así, comprobar que la solapadura entre hoja
y armazón es mayor o igual a 0 mm. Eventualmente introducir espesores para restablecer la
solapadura correcta.
b. La cadena es perfectamente perpendicular al cerramiento. Eventualmente regule la brida de
conexión usando tornillos y ranuras
Una vez alcanzada la correcta posición de cierre apriete el pulsador de mando y efectúe una apertura para comprobar
que el actuador realice toda la carrera fijada libremente.
Una vez alcanzada la apertura deseada vuelva a apretar el pulsador de mando y efectúe el cierre. Una vez que la
ventana ha alcanzado el cierre completo compruebe que los tornillos, los soportes y los enlaces, estén bien ajustados
y que las guarniciones estén bien comprimidas.
CUIDADO!! - al final de la instalación es necesario que la tapa se cierre.
Neutro / común
Fase / abre
Fase /cierra
N
110/230V~ 50/60Hz F
Instalación completada
Alimentación 24 VCC
1 Azul Positivo
2 Marrón Negativo
Cableado eléctrico 24VCC
1 2
+
24 Vdc
-
