4. KETTENANTRIEB

4.1 Versorgungsarten

Der Kettenantrieb der Serie Smart ist mit Netzspannung von 230VAC 50Hz ( Toleranz +-10% ) und mit
3-Kabel-Versorgungsleitung: HELLBLAU, Erdung; SCHWARZ, offene Phase; BRAUN, geschlossene Phase erhältlich.

4.2 Berechnung der notwendigen Kraft

Die Angabe werden berechnet ohne die Wetterlage zu betrachten.
Symbolik F = geforderte Öffnungskraft Messeinheit N (Newton)
P = Gewicht des Fensters (nur der zu öffnende Teil) Messeinheit kg (Kilogramm)
C = Öffnungshub des Kettenantriebs Messeinheit cm (Zentimeter)
H = Höhe des Fensters (nur der zu öffnende Teil) Messeinheit cm (Zentimeter)

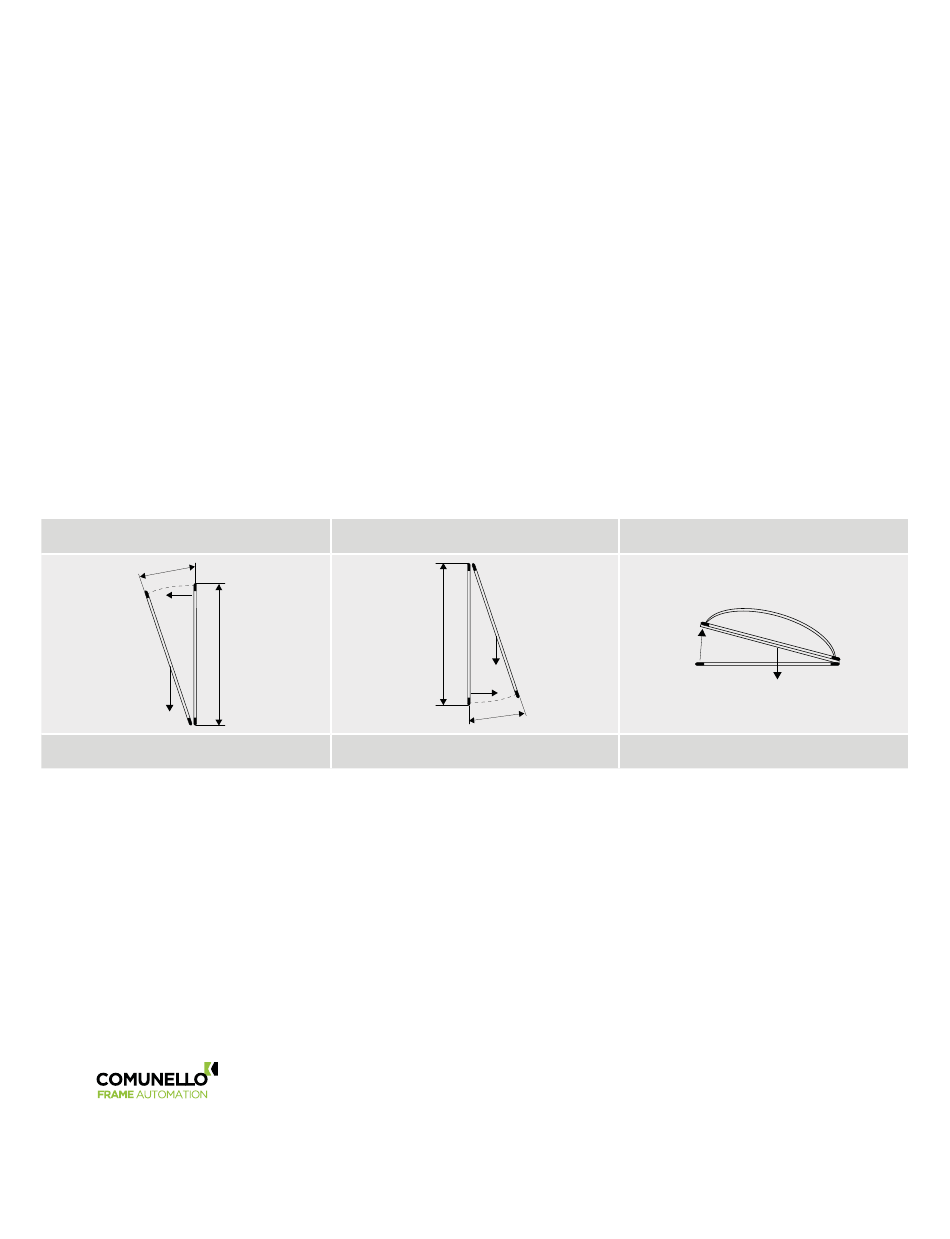

Kippfenster
C
F
(B)
P
F = [(P / 2 ) x (C/H)] x 9.8

4.3 Verpackung und notwendige Montageinstrumente des Kettenantriebs

Der Kettenantrieb ist einzeln in einem Karton verpackt. Jede Konfektion enthält:
Einen elektrischen Kettenantrieb mit 230VAC 50Hz mit einem elektrischen Versorgungskabel, Haltebügel, Befestigungsbügel für
die Kippöffnung, Befestigungsbügel für Ausstellung und ein Einbauhandbuch. Vor der Montage des Kettenantriebs sollten die
folgenden Werkzeuge, Hilfsmittel und Materialien für die Fertigstellung vorbereitet werden:. Metermaß oder Bandmaß, Bleistift,
Bohrmaschine/Schraubgerät, Bohrerset für Metall oder Holz, Einsatzset zum verschrauben, Kabelschere, Schraubendreher,
Schrauben und/oder Gewindeeinsätze, die zur Befestigung für das Fenstermaterial geeignet sind.
Bei jeder Art von Metallfenstern wird vom Gebrauch von selbstschneidenden oder selbstformenden Schrauben ABGERATEN.
6
Blende für Klappfenster
H
F = [(P / 2 ) x (C/H)] x 9.8
(A)
H
P
F
C
horizontale Kuppeln oder Oberlichte
F
P
F = (P / 2) x 9.8
