5.MONTAGE

Bei Kippfenstern besteht Verletzungsgefahr aufgrund eines zufälligen Herabfallens des Fensters.
Das Anbringen von Begrenzungsarmen (Typ Serie 1276) oder eines alternativen Sicherungssystems
ist OBLIGATORISCH. Es muss ausreichend dimensioniert sein, um ein zufälliges Herabfallen des Fensters zu
verhindern. Im Fall von Prüfung vor der Installierung bewegen Sie bitte die Kette nur beim Öffnung.
54.4
15.2 27
27
FILO SERRAMENTO

5.1 Montagereihenfolge

Überprüfen, dass die Breite des Fensters, an dem die Montage des Kettenantriebs vorgesehen ist, größer als 320 mm ist.
Im gegenteiligen Fall ist die Montage des Kettenantriebs NICHT MÖGLICH.
Überprüfen, dass die notwendige Öffnungs-/Schließkraft (berechnet anhand der Tabelle laut Punkt 4.2) niedriger oder
gleich dem Wert ist, der in der DATENTABELLE angegeben ist.
Die Öffnung des Fensters manuell vornehmen; dabei Verschmutzungen beseitigen, die zu einer Betriebsbeeinträchtigung
führen könnten.
Das Fenster manuell ganz öffnen und prüfen, dass die Öffnung größer ist, als der eingestellte Kettenantriebshub.

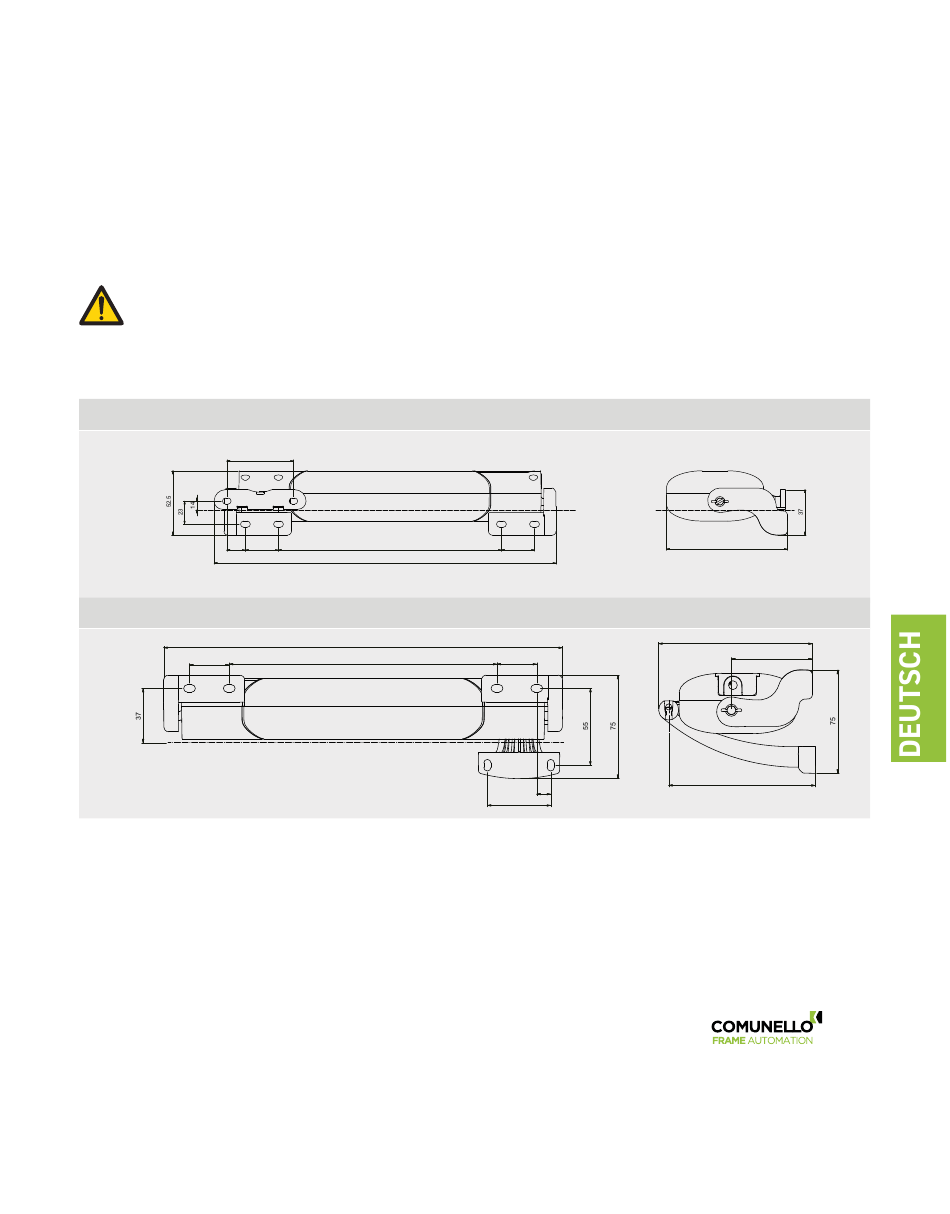

Blende für Klappfenster: Befestigungsmaße und -bohrungen
FILO SERRAMENTO
182
280
Kippöffnung: Befestigungsmaße und -bohrungen
270
182
27
27
9.5
42
99
105
55
99.5
7
