4. ACTIONNEUR

4.1 Types d'alimentation

L'actionnerur de la serie Smart est disponible avec alimentation 230VAC 50Hz (tolérance ±10%), avec cordon
d'alimentation à trois fils :
BLEU CIEL, commun neutre ; NOIR, phase ouverture ; MARRON, phase fermeture.
4.2 Calcul de la force nécessaire
Le calcul est effectué sans tenir compte des charges dues aux agents atmospheriques.
Symbologie F = Force requise pour l'ouverture unité de mesure N (Newton)
P = Poids de la fenêtre, partie ouvrable seulement unité de mesure kg (kilogrammes)
C = Course d'ouverture de l'actionneur unité de mesure cm (centimètres)
H = Hauteur de la fenêtre, partie ouvrable seulement unité de mesure cm (centimètres)

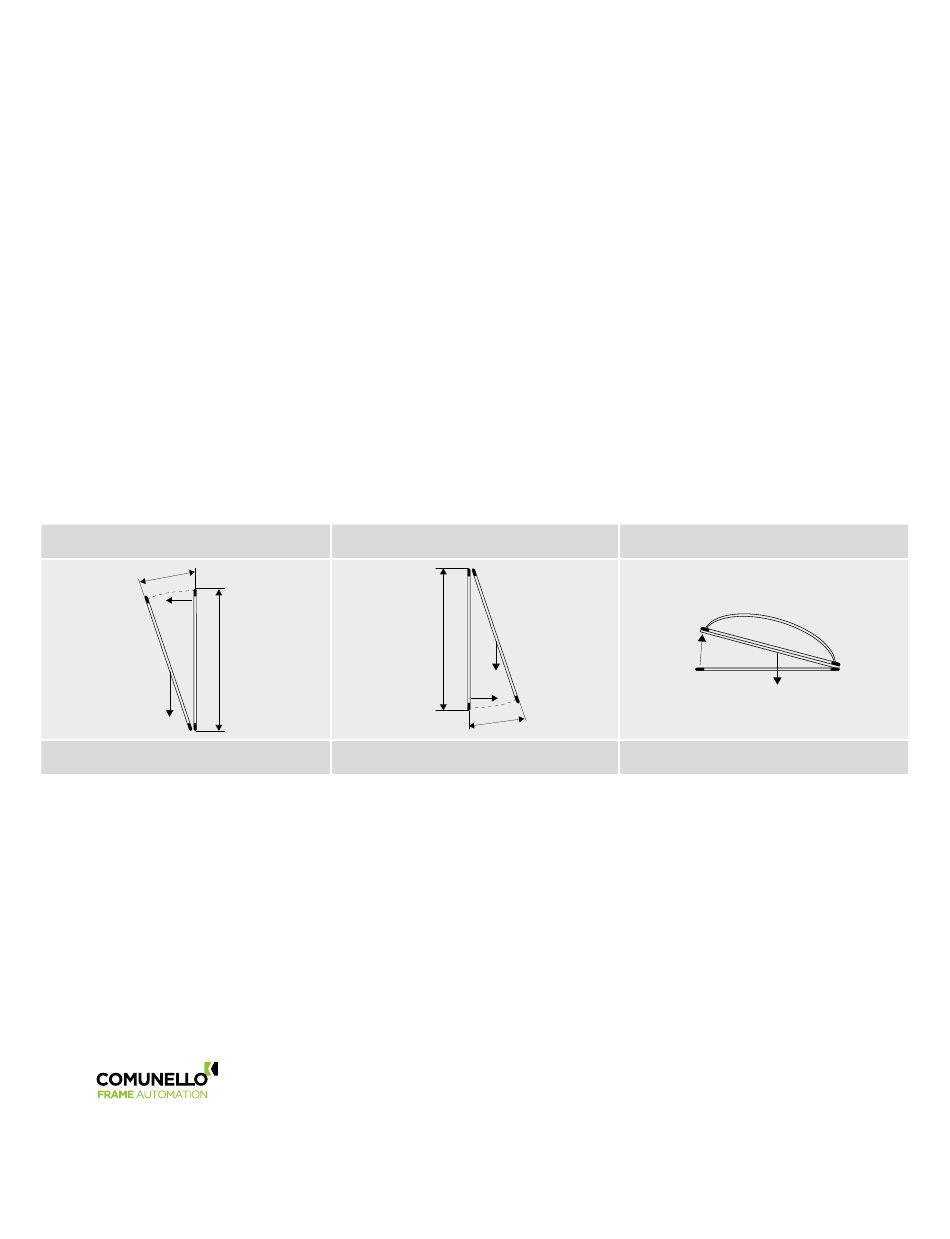

Fenêtre à soufflet
C
F
(B)
P
F = [(P / 2 ) x (C/H)] x 9.8
5.3 Emballage et outils nécessaires pour le montage de l'actionneur
L'actionneur est emballé individuellement dans une boîte en carton. Chaque emballage contient :
actionneur électrique 230VCA - 50Hz avec cordon d'alimentation électrique, étriers support, étrier de fixation pour ouverture à
vasistas, étrier de fixation pour ouverture en saillie et notice d'instructions.
Avant de procéder aux opérations de montage de l'actionneur, il est recommandé de réunir le matériel, les outils et les
instruments suivants.
Mètre ou ruban-mètre, crayon, perceuse/visseuse, jeu de forets de perceuse pour bois ou métal, jeu d'embouts pour visseuse,
ciseaux d'électricien, tournevis, vis et/ou embouts filetés adaptés au type de matériau du bâti.
Il est DÉCONSEILLÉ d'utiliser, sur n'importe quel bâti métallique, des vis autotaraudeuses et/ou des vis trilobées.
6
Fenêtre à l'italienne
H
F = [(P / 2 ) x (C/H)] x 9.8
(A)
H
P
F
C
Lanterneaux
F
P
F = (P / 2) x 9.8
