4. ATTUATORE
4.1 Tipologie di alimentazione
L'attuatore Smart può essere alimentato con tensione di rete 230VAC 50Hz( tolleranza +- 10% ) con cavo
d'alimentazione a tre fili: AZZURRO, comune neutro; NERO fase apre; MARRONE, fase chiudi.
4.2 Calcolo della forza necessaria
Il calcolo viene fatto senza considerare i carichi dovuti agli agenti atmosferici.
Simbologia F = Forza richiesta per l'apertura, unità di misura N (Newton)
P = Peso della finestra solo parte apribile, unità di misura Kg (Chilogrammi)
C = Corsa di apertura dell'attuatore, unità di misura cm (Centimetri)
H = Altezza della finestra solo parte apribile, unità di misura cm (Centimetri)

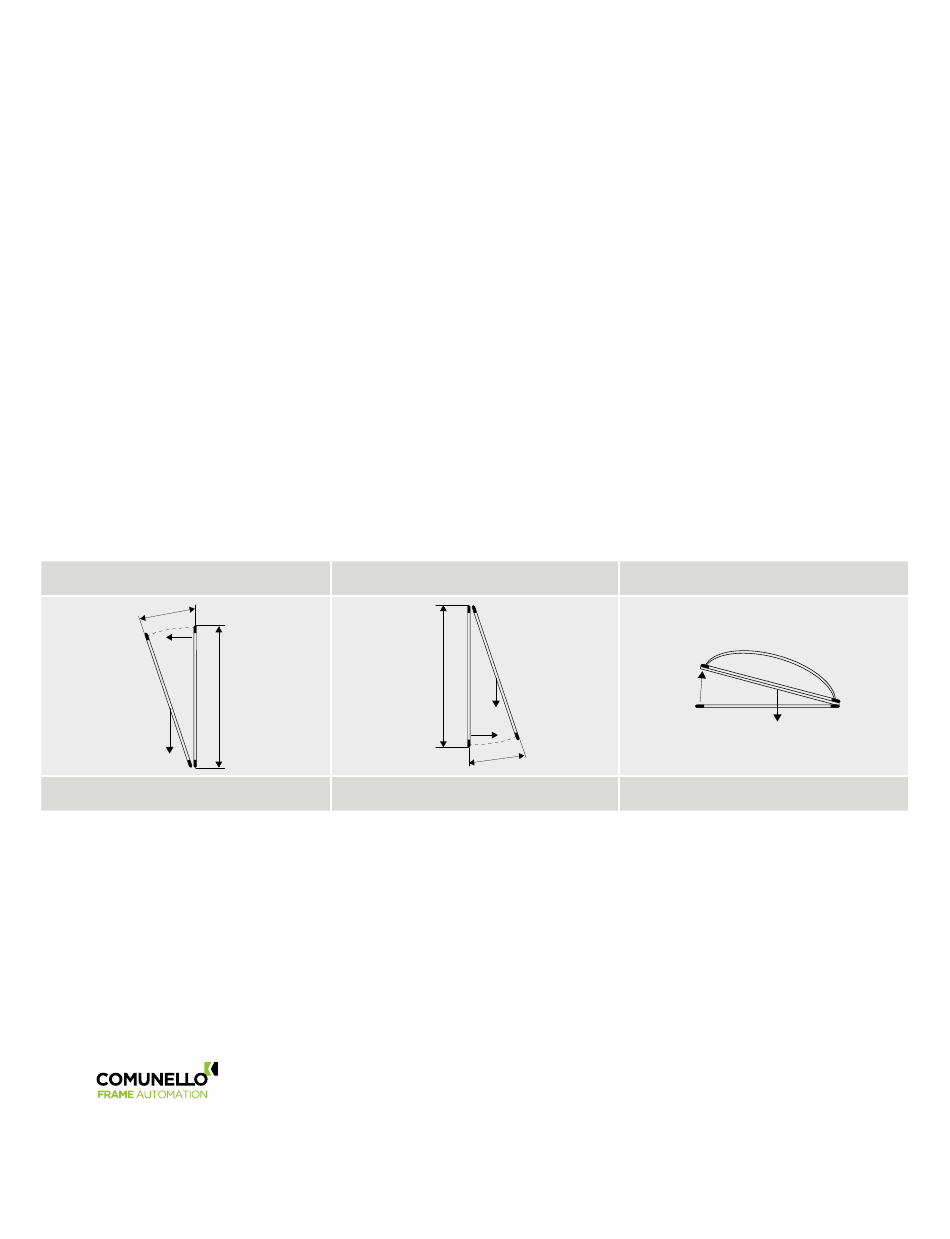

Finestra a vasistas
C
F
(B)
P
F = [(P / 2 ) x (C/H)] x 9.8
4.3 Confezione e strumenti necessari per il montaggio dell'attuatore
L'attuatore è imballato singolarmente in scatola di cartone. Ogni confezione contiene: - attuatore elettrico 230V~
50Hz con cavo di alimentazione elettrica, staffa di supporto, staffa di attacco per apertura a vasistas/sporgere e
manuale istruzioni. Prima di iniziare il montaggio dell'attuatore si consiglia di preparare il seguente materiale di
completamento, attrezzi e utensili. Metro o flessometro, matita, trapano/avvitatore, set di punte da trapano per
metallo o legno, set di inserti per avvitare, forbici da elettricista, giraviti, viti e/o inserti filettati idonei alla tipologia
del materiale del serramento.
È SCONSIGLIATO, su qualsiasi serramento metallico, l'uso di viti autoperforanti e/o viti trilobate.
6
Finestra a sporgere
H
F = [(P / 2 ) x (C/H)] x 9.8
(A)
H
P
F
C
Cupole o lucernai orizzontali
F
P
F = (P / 2) x 9.8
