5.2 Collegamento elettrico

Cablare l'apparecchiatura secondo la tensione richiesta dall'attuatore (vedi Etichetta sul prodotto) seguendo lo
schema riportato di seguito. L'attuatore Smart può essere collegato in parallelo solo con altri motori della serie
Smart, non con motori differenti.
Alimentazione 230VCA
1 Blu
2 Nero
3 Marrone

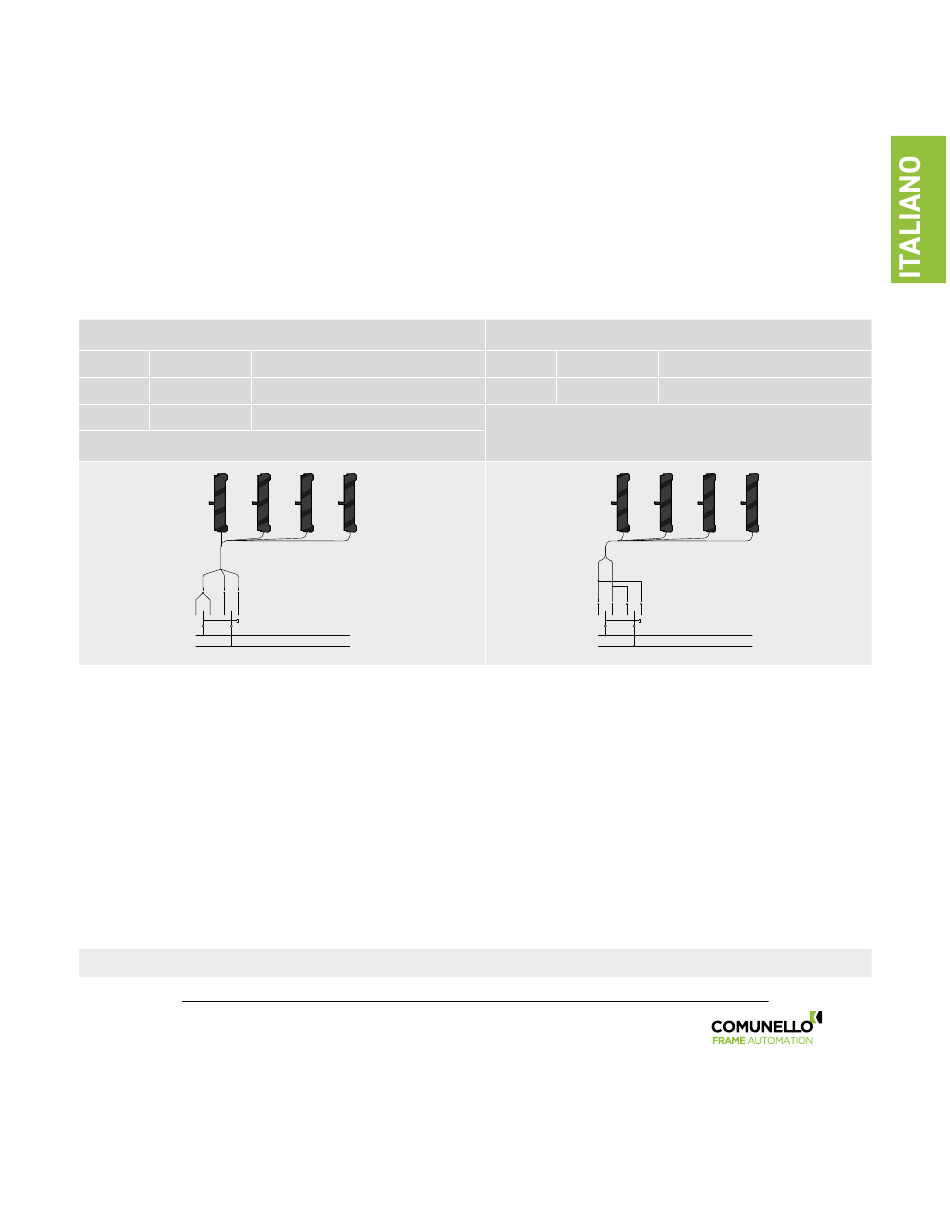

Cablaggio elettrico 230VAC
1 2 3

5.3 Test di funzionamento

Premere sul pulsante di comando ed effettuare una chiusura verificando che:
A. Il serramento raggiunga la completa chiusura. Se così non fosse verificare che il sormonto tra anta e telaio sia
maggiore o uguale a 0 mm. Eventualmente inserire degli spessori in modo da ripristinare il sormonto corretto.
B. La catena sia perfettamente perpendicolare al serramento. Eventualmente regolare la staffa di attacco agendo
su viti ed asole.
Raggiunta la corretta posizione di chiusura premere sul pulsante di comando ed effettuare una apertura al fine di
verificare che l'attuatore svolga tutta la corsa impostata liberamente.
Raggiunta l'apertura desiderata ri-premere il pulsante di comando ed effettuare la chiusura. Una volta che la finestra
ha raggiunto la completa chiusura verificare che le viti, dei supporti e degli attacchi, siano correttamente serrate e
che le guarnizioni siano adeguatamente compresse.
ATTENZIONE!! - è obbligatorio al termine dell'installazione che il coperchio sia chiuso.
Neutro / Comune
Fase / Apre
Fase /Chiude
N
110/230V~ 50/60Hz F
Installazione completata
Alimentazione 24VDC
1 Blu Positivo
2 Marrone Negativo
Cablaggio elettrico 24VDC
1 2
+
24 Vdc
-
