5.2 Elektrischer Anschluss

Das Gerät entsprechend der vom Kettenantrieb geforderten Spannung verkabeln (siehe Etikett auf dem Produkt);
dazu den nachfolgenden Plan berücksichtigen.
Versorgung 230VAC
1 Blue Nullleiter
2 Schwarz Phase / offen
3 Braun Phase / geschlossen

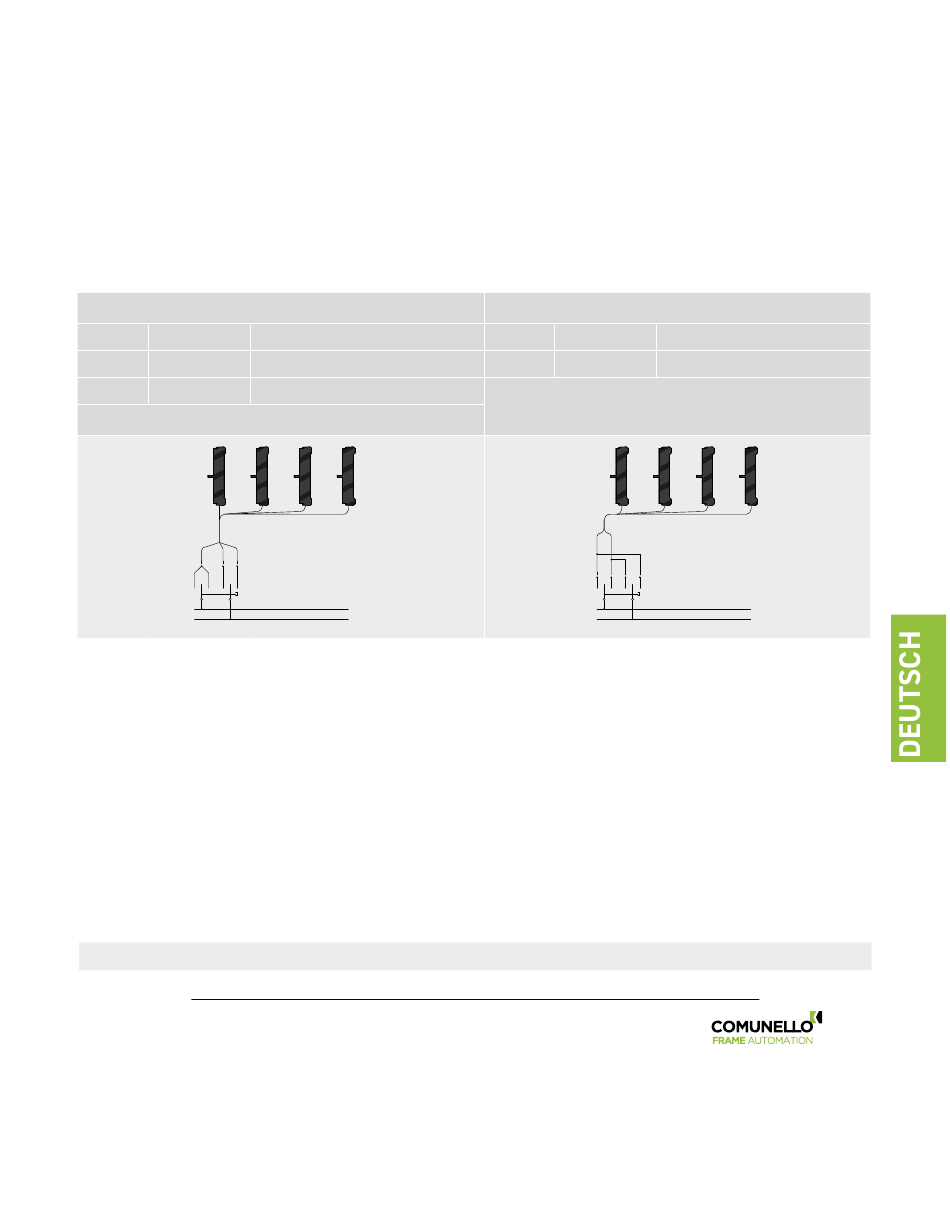

Elektrische Verkabelung 230VAC
1 2 3
5.3 Betriebstest
Den Steuerschalter betätigen und eine Schließung vornehmen. Dabei das Folgende überprüfen:
a. Das Fenster muss vollständig schließen. Im gegenteiligen Fall muss überprüft werden, ob die Überlappung
zwischen Fensterflügel und Rahmen größer oder gleich 0 mm ist. Evtl. Dickenleeren einsetzen, so dass die
ordnungsgemäße Überlappung erneut hergestellt wird.
b. Die Kette muss gegenüber dem Fenster exakt lotrecht sitzen. Ggf. den Befestigungsbügel regulieren. Dazu die
Schraube und die Öse einstellen.
Nachdem die richtige Schließposition erreicht ist, den Steuerschalter betätigen und eine Fensteröffnung ausführen.
Dadurch soll geprüft werden, ob der Kettenantrieb seinen Öffnungshub vollständig und frei ausführt.
Nach Erreichen der gewünschten Öffnung den Steuerschalter erneut betätigen und auf diese Weise eine
Fensterschließung ausführen. Nach dem vollständigen Schließen des Fensters überprüfen, ob die Schrauben, die
Halterungen und Anschlüsse ordnungsgemäß fest sitzen und die Dichtungen angemessen zusammengedrückt
werden.
VORSICHT!! - es ist verbindlich der Deckel nach der Installation völlig zu schlissen.
N
110/230V~ 50/60Hz F
Montage beendet
Versorgung 24Vdc
1 Blau Plus
2 Braun Minus
Elektrische Verkabelung 24VDC
1 2
+
24 Vdc
-
