6.3 Endmontage und Funktionsprüfung

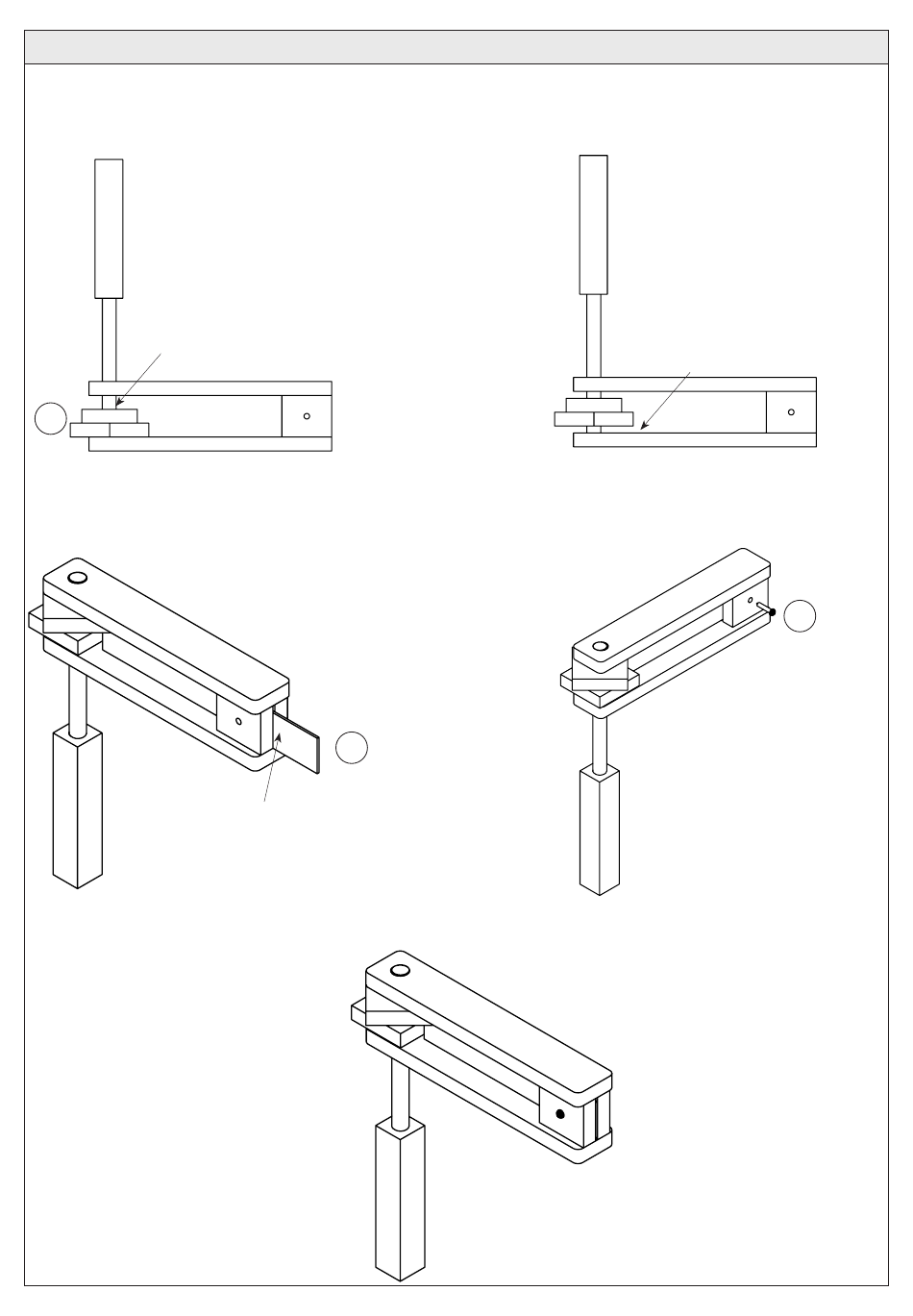

6.3.1 Drehgriff wieder durch die Bohrungen schieben und Ratsche nach Bild 1 eben auf den Kopf stellen. Griff bis zum An-
schlag durchschieben. Zum Festleimen eine Leimraupe an der Oberkante von Teil (3a) um den Rundstab herumziehen.
Anschließend Teil (3a) hochschieben und ausmitteln (Bild 2). Bis der Leim abgebunden hat, Teil (3x) unterfüttern, damit
nichts verrutschen kann.
Leimraupe herumziehen!
3a
6.3.2 Nach dem Trocknen das Modellsperrholz (6) zwischen die beiden Teile (4a/4b) schieben (Bild 3) und bis zum Teil (3a)
schieben. Teil (3a) soll so ausgerichtet sein, dass Teil (6) genau in der Vertiefung anschlägt. Länge markieren. Teil (6) her-
ausziehen, absägen und versäubern. Anschließend Teil (6) bündig zwischen Teil (4a/4b) schieben, in der Höhe ausmit-
teln und mit der Schraube (7) befestigen (Bild 4).
Länge markieren!
6.3.3 Funktionsprüfung der Ratsche durchführen, indem man die Ratsche um den Griff kreisen lässt.
6
Bild 1
Bild 3
6
Bild 2
Teil (3a) unterfüttern!
Bild 4
7
