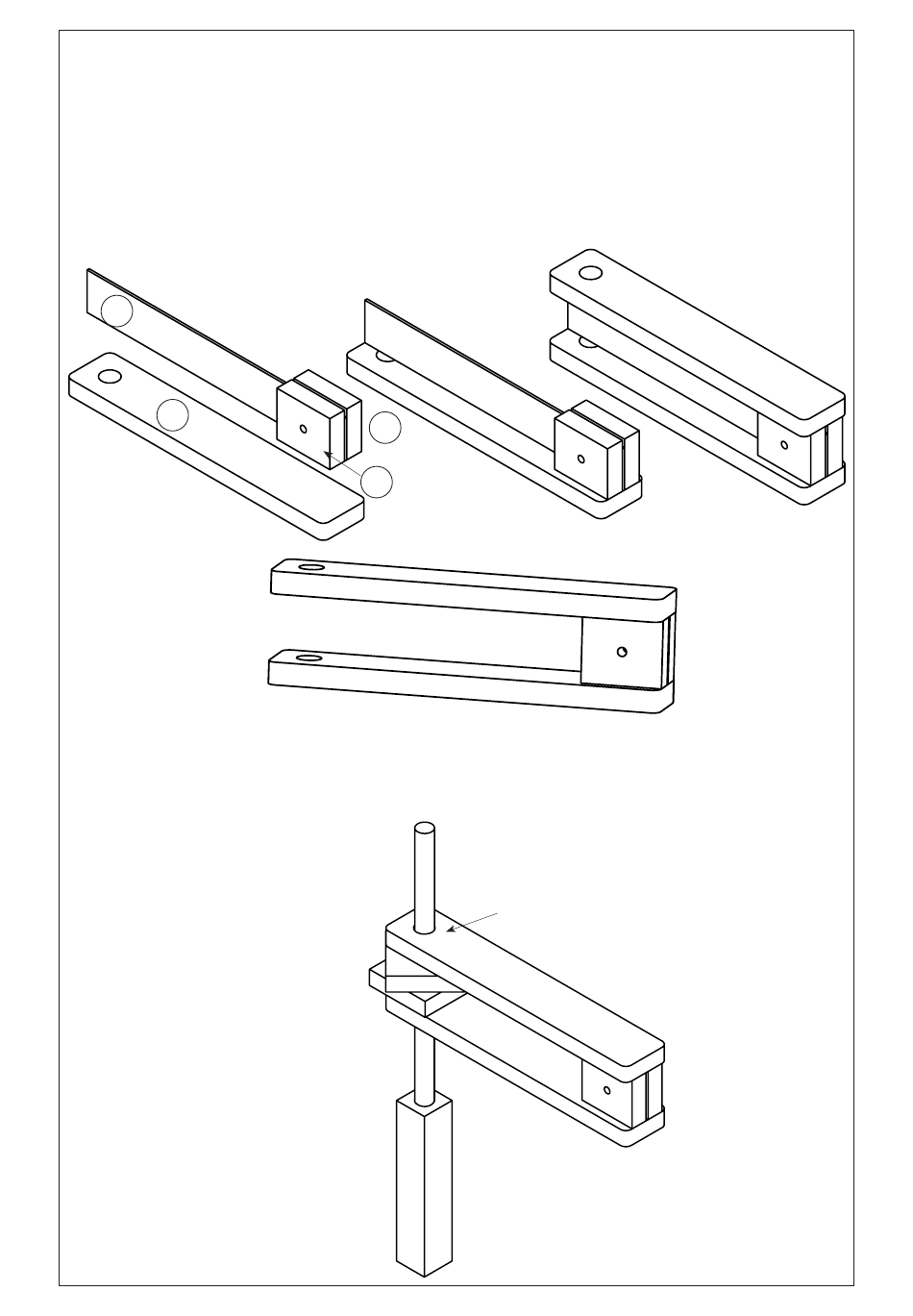

6.2.5 Teile (4a/4b) mit der langen Seite im Abstand von ca. 1,5 mm bündig und ausgemittelt nach Zeichnung auf
eine Leiste (5) leimen.
Hinweis:
Um den Abstand zwischen den Teilen (4a/4b) zu erhalten, einfach Teil (6) während dem
Ausrichten dazwischenklemmen!
6.2.6 Sind die Teile (4a/4b) ausgerichtet, wird die zweite Leiste (5) bündig aufgeleimt.
Hinweis:
Bohrungen der Teile (5) müssen genau fluchten!
Mit dem Rundstab der Kurbel überprüfen und ggf. ausrichten!
Teil (6) zwischen den Teilen (4a/4b) vor dem Trocknen herausziehen!
6
5
6.2.7 Nach dem Trocknen die übereinandergeleimten Teile (3a) so zwischen die Ratschenarme (5) legen, dass die
Bohrungen genau fluchten. Den Griff von unten durch die Bohrungen schieben.
Durch Verschieben der Ratsche auf dem Griff, kann die gewünschte Grifflänge ausgewählt werden. Länge
markieren, Griff herausziehen, absägen und versäubern.
D100010#1
4a
4b
Länge markieren!
5
