6.2 Herstellung und Montage der Ratsche

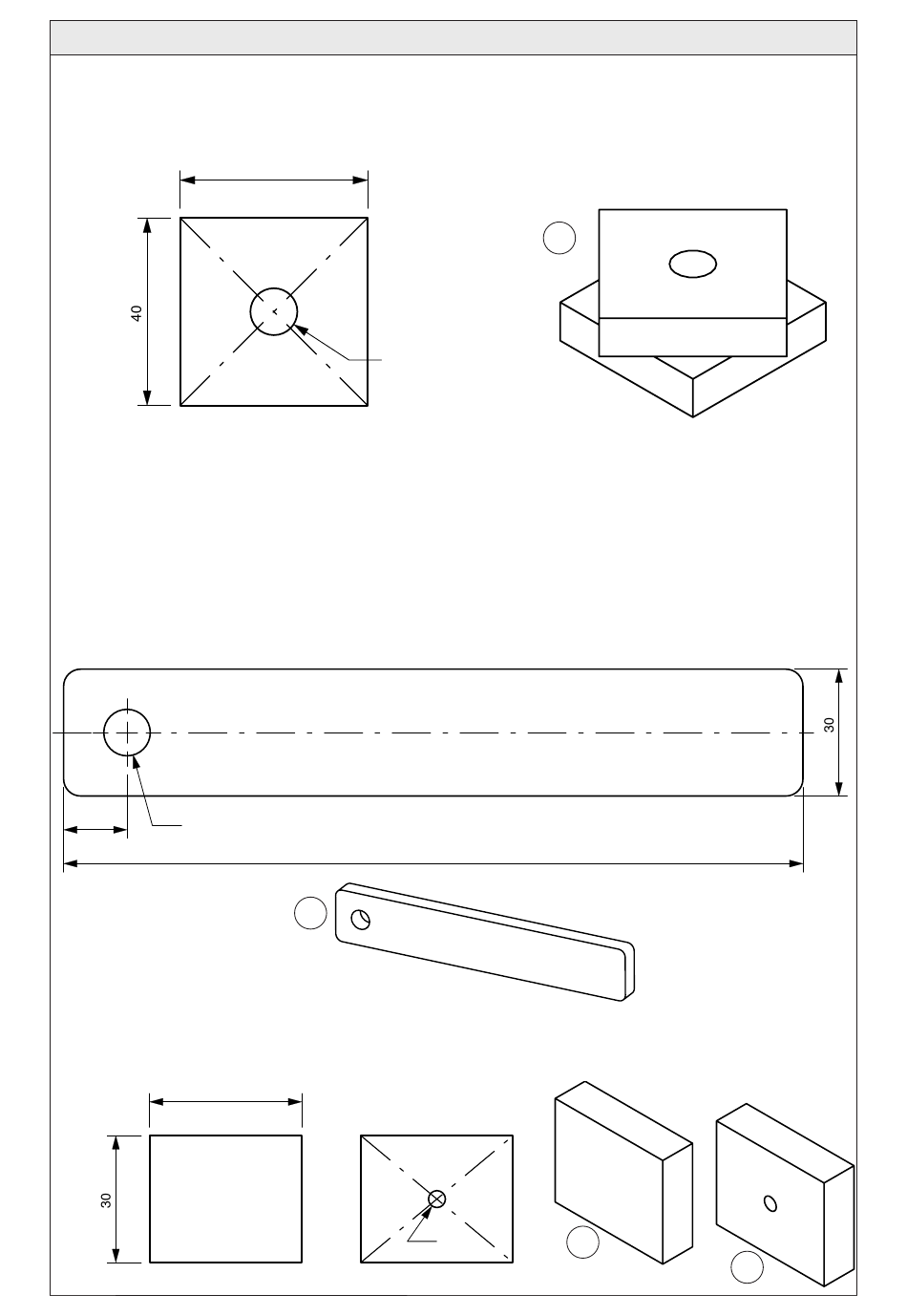

6.2.1 Von der Leiste (3) 10 x 40 x 100 mm zwei Stücke (3a) mit 40 mm Länge absägen, bohren und versäubern.
Hinweis:
Mitte durch zwei Diagonalen anreißen!
Nach Möglichkeit die Leisten in einem Arbeitsgang bohren!
6.2.2 Teile (3a) nach Zeichnung um 45° versetzt übereinanderleimen, so daß die Bohrungen genau fluchten.
Hinweis:
Zur genauen Zentrierung den Drehgriff in die Bohrung stecken und Teile ausrichten!
Damit der Rundstab nicht in der Bohrung festklebt, nach dem Ausrichten gleich wieder
herausziehen.
6.2.3 Beide Leisten (5) 10 x 30 x 200 mm auf 175 mm kürzen, bohren, Ecken abrunden und versäubern.
Hinweis:
Nach Möglichkeit die Leisten in einem Arbeitsgang bohren!
Ist kein 11mm-Metallbohrer vorhanden, mit einem 10mm-Holzbohrer vorbohren und mit
einer Rundfeile die Bohrung auf 11 mm auffeilen.
6.2.4 Leiste (4) 10 x 30 x 75 mm halbieren. Teil (4a) nur versäubern und Teil (4b) nach Zeichnung bohren.
15
Ø 11
Hinweis:
Mitte bei Teil (4b) durch zwei Diagonalen anreißen!
36
ca.
4
40
Ø 10
175
5
3a
Ø 4
4a
4b
D100010#1
