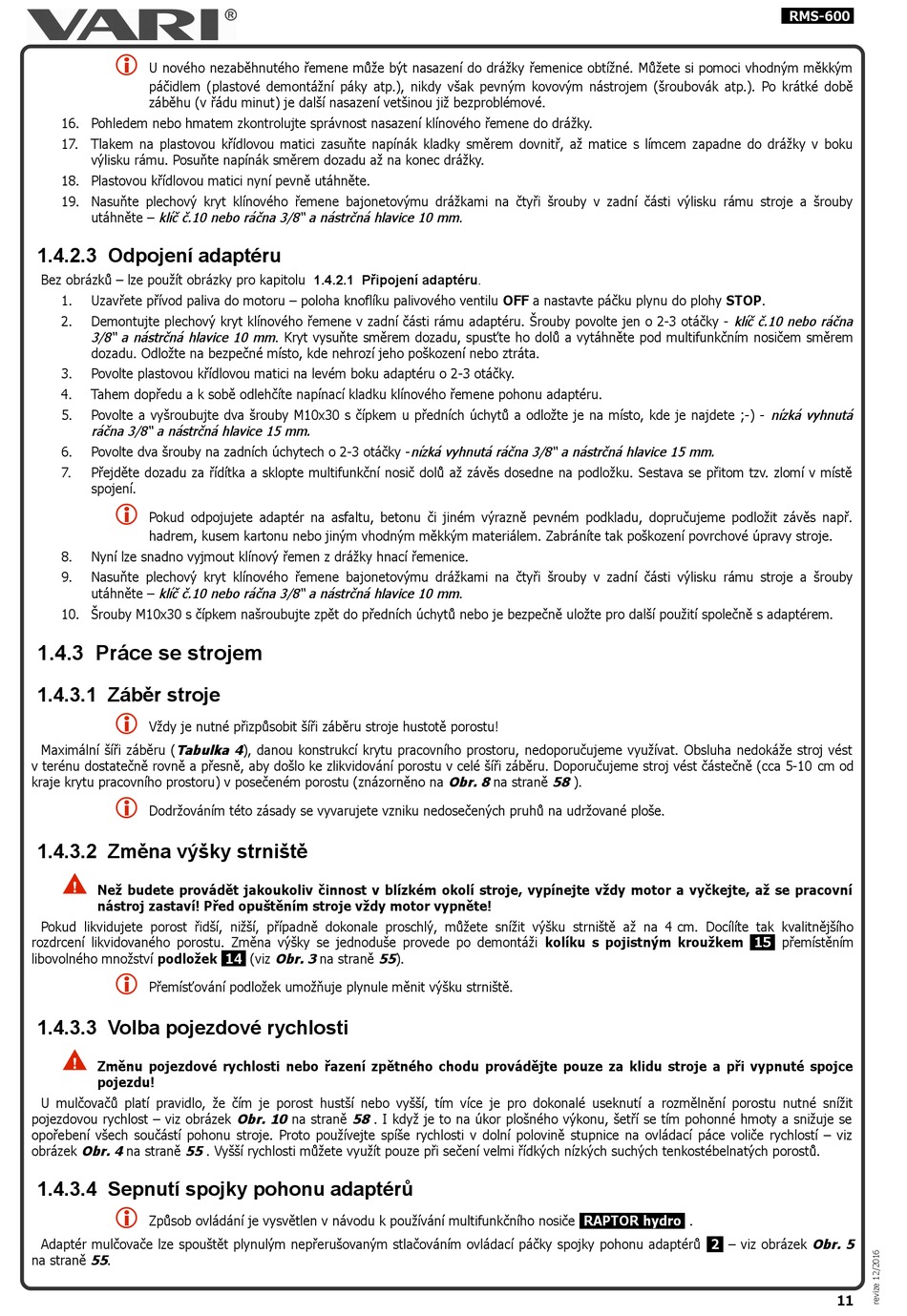

U nového nezaběhnutého řemene může být nasazení do drážky řemenice obtížné. Můžete si pomoci vhodným měkkým
páčidlem (plastové demontážní páky atp.), nikdy však pevným kovovým nástrojem (šroubovák atp.). Po krátké době
záběhu (v řádu minut) je další nasazení vetšinou již bezproblémové.
16. Pohledem nebo hmatem zkontrolujte správnost nasazení klínového řemene do drážky.
17. Tlakem na plastovou křídlovou matici zasuňte napínák kladky směrem dovnitř, až matice s límcem zapadne do drážky v boku
výlisku rámu. Posuňte napínák směrem dozadu až na konec drážky.
18. Plastovou křídlovou matici nyní pevně utáhněte.
19. Nasuňte plechový kryt klínového řemene bajonetovýmu drážkami na čtyři šrouby v zadní části výlisku rámu stroje a šrouby
utáhněte – klíč č.10 nebo ráčna 3/8" a nástrčná hlavice 10 mm .
1.4.2.3 Odpojení adaptéru
Bez obrázků – lze použít obrázky pro kapitolu 1.4.2.1 Připojení adaptéru.
1.
Uzavřete přívod paliva do motoru – poloha knoflíku palivového ventilu OFF a nastavte páčku plynu do plohy STOP.
2.
Demontujte plechový kryt klínového řemene v zadní části rámu adaptéru. Šrouby povolte jen o 2-3 otáčky - klíč č.10 nebo ráčna
3/8" a nástrčná hlavice 10 mm . Kryt vysuňte směrem dozadu, spusťte ho dolů a vytáhněte pod multifunkčním nosičem směrem
dozadu. Odložte na bezpečné místo, kde nehrozí jeho poškození nebo ztráta.
3.
Povolte plastovou křídlovou matici na levém boku adaptéru o 2-3 otáčky.
4.
Tahem dopředu a k sobě odlehčíte napínací kladku klínového řemene pohonu adaptéru.
Povolte a vyšroubujte dva šrouby M10x30 s čípkem u předních úchytů a odložte je na místo, kde je najdete ;-) - nízká vyhnutá
5.
ráčna 3/8" a nástrčná hlavice 15 mm.
6.
Povolte dva šrouby na zadních úchytech o 2-3 otáčky - nízká vyhnutá ráčna 3/8" a nástrčná hlavice 15 mm.
7.
Přejděte dozadu za řídítka a sklopte multifunkční nosič dolů až závěs dosedne na podložku. Sestava se přitom tzv. zlomí v místě
spojení.
Pokud odpojujete adaptér na asfaltu, betonu či jiném výrazně pevném podkladu, dopručujeme podložit závěs např.
hadrem, kusem kartonu nebo jiným vhodným měkkým materiálem. Zabráníte tak poškození povrchové úpravy stroje.
8.
Nyní lze snadno vyjmout klínový řemen z drážky hnací řemenice.
9.
Nasuňte plechový kryt klínového řemene bajonetovýmu drážkami na čtyři šrouby v zadní části výlisku rámu stroje a šrouby
utáhněte – klíč č.10 nebo ráčna 3/8" a nástrčná hlavice 10 mm .
10. Šrouby M10x30 s čípkem našroubujte zpět do předních úchytů nebo je bezpečně uložte pro další použití společně s adaptérem.
1.4.3 Práce se strojem
1.4.3.1 Záběr stroje
Vždy je nutné přizpůsobit šíři záběru stroje hustotě porostu!
Maximální šíři záběru ( Tabulka 4 ), danou konstrukcí krytu pracovního prostoru, nedoporučujeme využívat. Obsluha nedokáže stroj vést
v terénu dostatečně rovně a přesně, aby došlo ke zlikvidování porostu v celé šíři záběru. Doporučujeme stroj vést částečně (cca 5-10 cm od
kraje krytu pracovního prostoru) v posečeném porostu (znázorněno na Obr. 8 na straně 58 ).
Dodržováním této zásady se vyvarujete vzniku nedosečených pruhů na udržované ploše.
1.4.3.2 Změna výšky strniště
Než budete provádět jakoukoliv činnost v blízkém okolí stroje, vypínejte vždy motor a vyčkejte, až se pracovní
nástroj zastaví! Před opuštěním stroje vždy motor vypněte!
Pokud likvidujete porost řidší, nižší, případně dokonale proschlý, můžete snížit výšku strniště až na 4 cm. Docílíte tak kvalitnějšího
rozdrcení likvidovaného porostu. Změna výšky se jednoduše provede po demontáži kolíku s pojistným kroužkem
libovolného množství podložek
Přemísťování podložek umožňuje plynule měnit výšku strniště.
1.4.3.3 Volba pojezdové rychlosti
Změnu pojezdové rychlosti nebo řazení zpětného chodu provádějte pouze za klidu stroje a při vypnuté spojce
pojezdu!
U mulčovačů platí pravidlo, že čím je porost hustší nebo vyšší, tím více je pro dokonalé useknutí a rozmělnění porostu nutné snížit
pojezdovou rychlost – viz obrázek Obr. 10 na straně 58 . I když je to na úkor plošného výkonu, šetří se tím pohonné hmoty a snižuje se
opořebení všech součástí pohonu stroje. Proto používejte spíše rychlosti v dolní polovině stupnice na ovládací páce voliče rychlostí – viz
obrázek Obr. 4 na straně 55 . Vyšší rychlosti můžete využít pouze při sečení velmi řídkých nízkých suchých tenkostébelnatých porostů.
1.4.3.4 Sepnutí spojky pohonu adaptérů
Způsob ovládání je vysvětlen v návodu k používání multifunkčního nosiče
Adaptér mulčovače lze spouštět plynulým nepřerušovaným stlačováním ovládací páčky spojky pohonu adaptérů
na straně 55 .
14
(viz Obr. 3 na straně 55 ).
15
RAPTOR hydro
.
2
– viz obrázek Obr. 5
RMS-600
přemístěním
11
