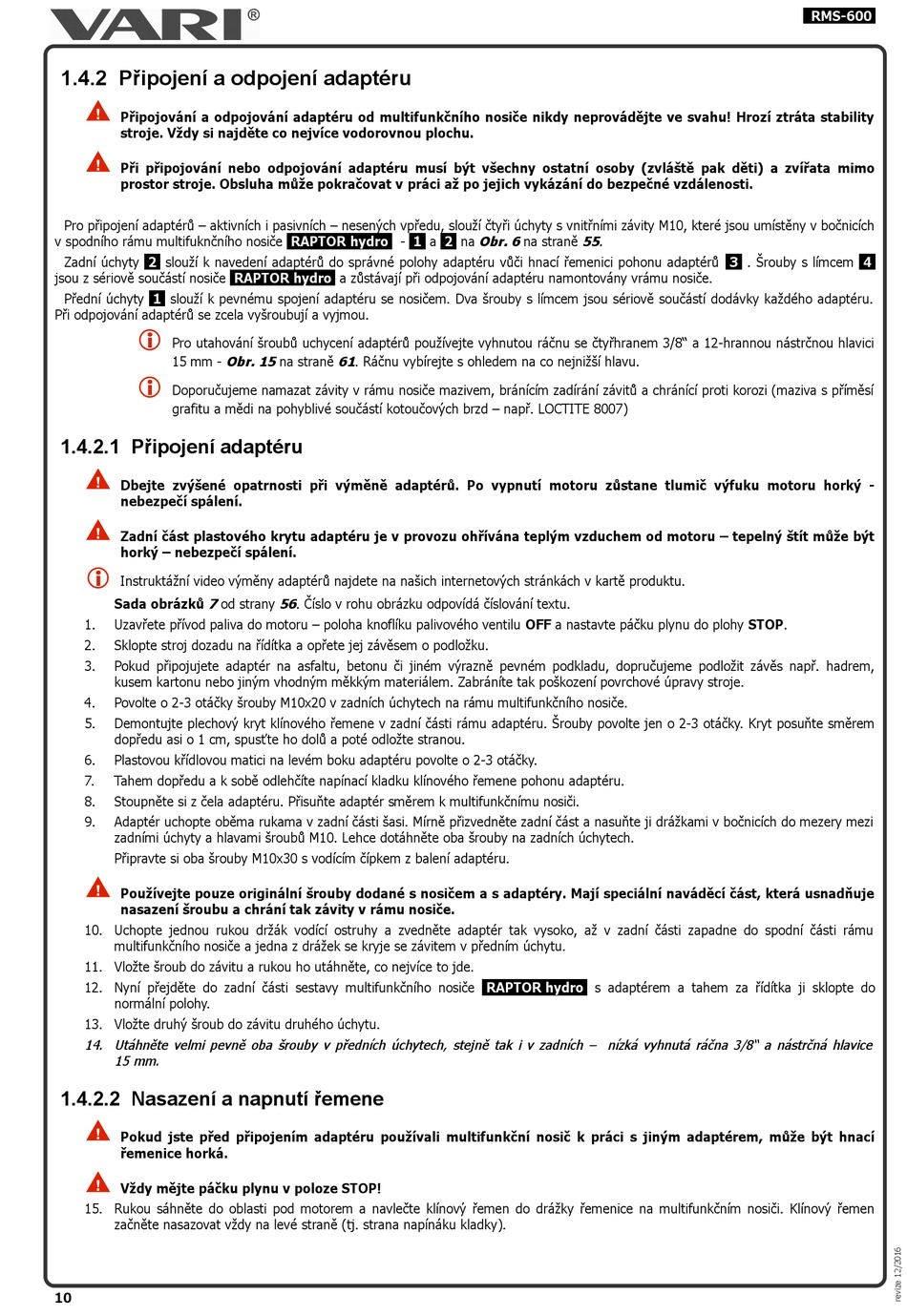

1.4.2 Připojení a odpojení adaptéru
Připojování a odpojování adaptéru od multifunkčního nosiče nikdy neprovádějte ve svahu! Hrozí ztráta stability
stroje. Vždy si najděte co nejvíce vodorovnou plochu.
Při připojování nebo odpojování adaptéru musí být všechny ostatní osoby (zvláště pak děti) a zvířata mimo
prostor stroje. Obsluha může pokračovat v práci až po jejich vykázání do bezpečné vzdálenosti.
Pro připojení adaptérů – aktivních i pasivních – nesených vpředu, slouží čtyři úchyty s vnitřními závity M10, které jsou umístěny v bočnicích
v spodního rámu multifuknčního nosiče
Zadní úchyty
2
slouží k navedení adaptérů do správné polohy adaptéru vůči hnací řemenici pohonu adaptérů
jsou z sériově součástí nosiče
Přední úchyty
1
slouží k pevnému spojení adaptéru se nosičem. Dva šrouby s límcem jsou sériově součástí dodávky každého adaptéru.
Při odpojování adaptérů se zcela vyšroubují a vyjmou.
Pro utahování šroubů uchycení adaptérů používejte vyhnutou ráčnu se čtyřhranem 3/8" a 12-hrannou nástrčnou hlavici
15 mm - Obr. 15 na straně 61 . Ráčnu vybírejte s ohledem na co nejnižší hlavu.
Doporučujeme namazat závity v rámu nosiče mazivem, bránícím zadírání závitů a chránící proti korozi (maziva s příměsí
grafitu a mědi na pohyblivé součástí kotoučových brzd – např. LOCTITE 8007)
1.4.2.1 Připojení adaptéru
Dbejte zvýšené opatrnosti při výměně adaptérů. Po vypnutí motoru zůstane tlumič výfuku motoru horký -
nebezpečí spálení.
Zadní část plastového krytu adaptéru je v provozu ohřívána teplým vzduchem od motoru – tepelný štít může být
horký – nebezpečí spálení.
Instruktážní video výměny adaptérů najdete na našich internetových stránkách v kartě produktu.
Sada obrázků 7 od strany 56 . Číslo v rohu obrázku odpovídá číslování textu.
1.
Uzavřete přívod paliva do motoru – poloha knoflíku palivového ventilu OFF a nastavte páčku plynu do plohy STOP.
2.
Sklopte stroj dozadu na řídítka a opřete jej závěsem o podložku.
3.
Pokud připojujete adaptér na asfaltu, betonu či jiném výrazně pevném podkladu, dopručujeme podložit závěs např. hadrem,
kusem kartonu nebo jiným vhodným měkkým materiálem. Zabráníte tak poškození povrchové úpravy stroje.
4.
Povolte o 2-3 otáčky šrouby M10x20 v zadních úchytech na rámu multifunkčního nosiče.
5.
Demontujte plechový kryt klínového řemene v zadní části rámu adaptéru. Šrouby povolte jen o 2-3 otáčky. Kryt posuňte směrem
dopředu asi o 1 cm, spusťte ho dolů a poté odložte stranou.
6.
Plastovou křídlovou matici na levém boku adaptéru povolte o 2-3 otáčky.
7.
Tahem dopředu a k sobě odlehčíte napínací kladku klínového řemene pohonu adaptéru.
8.
Stoupněte si z čela adaptéru. Přisuňte adaptér směrem k multifunkčnímu nosiči.
9.
Adaptér uchopte oběma rukama v zadní části šasi. Mírně přizvedněte zadní část a nasuňte ji drážkami v bočnicích do mezery mezi
zadními úchyty a hlavami šroubů M10. Lehce dotáhněte oba šrouby na zadních úchytech.
Připravte si oba šrouby M10x30 s vodícím čípkem z balení adaptéru.
Používejte pouze originální šrouby dodané s nosičem a s adaptéry. Mají speciální naváděcí část, která usnadňuje
nasazení šroubu a chrání tak závity v rámu nosiče.
10. Uchopte jednou rukou držák vodící ostruhy a zvedněte adaptér tak vysoko, až v zadní části zapadne do spodní části rámu
multifunkčního nosiče a jedna z drážek se kryje se závitem v předním úchytu.
11. Vložte šroub do závitu a rukou ho utáhněte, co nejvíce to jde.
12. Nyní přejděte do zadní části sestavy multifunkčního nosiče
normální polohy.
13. Vložte druhý šroub do závitu druhého úchytu.
14. Utáhněte velmi pevně oba šrouby v předních úchytech, stejně tak i v zadních – nízká vyhnutá ráčna 3/8" a nástrčná hlavice
15 mm.
1.4.2.2 Nasazení a napnutí řemene
Pokud jste před připojením adaptéru používali multifunkční nosič k práci s jiným adaptérem, může být hnací
řemenice horká.
Vždy mějte páčku plynu v poloze STOP!
15. Rukou sáhněte do oblasti pod motorem a navlečte klínový řemen do drážky řemenice na multifunkčním nosiči. Klínový řemen
začněte nasazovat vždy na levé straně (tj. strana napínáku kladky).
10
RAPTOR hydro
-
RAPTOR hydro
a zůstávají při odpojování adaptéru namontovány vrámu nosiče.
1
a
2
na Obr. 6 na straně 55.
RAPTOR hydro
3
. Šrouby s límcem
s adaptérem a tahem za řídítka ji sklopte do
RMS-600
4
