Schalten, Steuern, Visualisieren
Kommunikationssystem SmartWire-DT
Leistungsschalter NZM

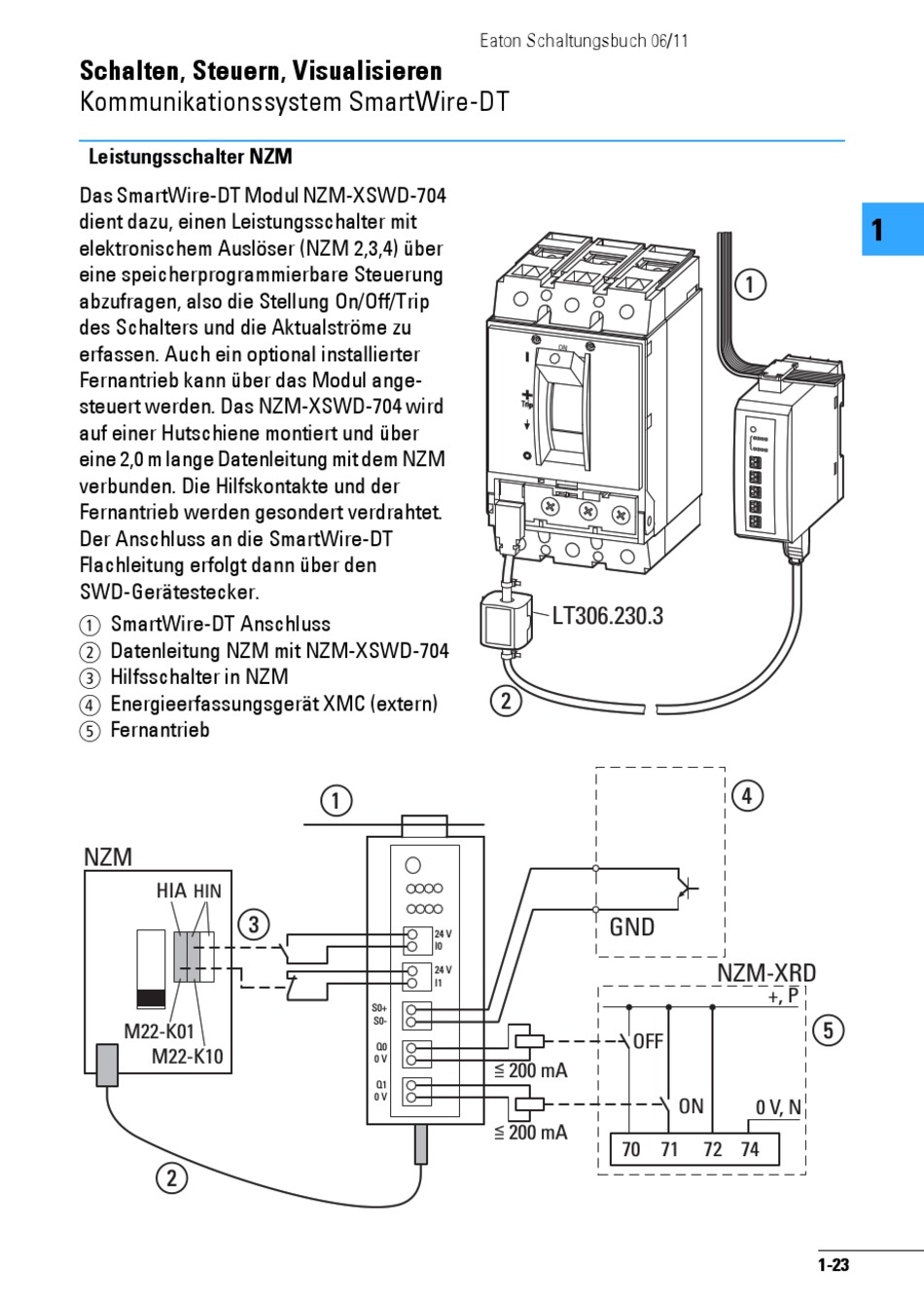

Das SmartWire-DT Modul NZM-XSWD-704
dient dazu, einen Leistungsschalter mit
elektronischem Auslöser (NZM 2,3,4) über
eine speicherprogrammierbare Steuerung
abzufragen, also die Stellung On/Off/Trip
des Schalters und die Aktualströme zu
erfassen. Auch ein optional installierter
Fernantrieb kann über das Modul ange-
steuert werden. Das NZM-XSWD-704 wird
auf einer Hutschiene montiert und über
eine 2,0 m lange Datenleitung mit dem NZM
verbunden. Die Hilfskontakte und der
Fernantrieb werden gesondert verdrahtet.
Der Anschluss an die SmartWire-DT
Flachleitung erfolgt dann über den
SWD-Gerätestecker.
a SmartWire-DT Anschluss
b Datenleitung NZM mit NZM-XSWD-704
c Hilfsschalter in NZM
d Energieerfassungsgerät XMC (extern)
e Fernantrieb
NZM
HIA
HIN
③
M22-K01
M22-K10
②
Eaton Schaltungsbuch 06/11
②
①
24 V
I0
24 V
I1
S0+
S0-
Q0
0 V
≦ 200 mA
Q1
0 V
≦ 200 mA
LT306.230.3
GND
NZM-XRD
OFF
ON
70 71
72 74
1
1
①
④
+, P
⑤
0 V, N
1-23
