• PROFIBUS-Topologie
– Ein Bussegment kann maximal
32 Busteilnehmer miteinander ver-
binden.
– Mehrere Bussegmente können über
Repeater (bidirektionale Verstärker)
gekoppelt werden. Genauere Angaben
dazu entnehmen Sie den Dokumenta-
tionen des Herstellers des Repeaters.
Hinweis:
Durch den Einsatz von Repeatern kann die
maximale Leitungslänge erhöht werden.
Genauere Angaben dazu entnehmen Sie
den Dokumentationen des Herstellers des
Repeaters.
– Nur Busanschlussstecker verwenden,
die für den Einsatz im PROFIBUS-Netz
spezifiziert sind. Diese fassen beide
Buskabel an einem Busteilnehmer und
stellen sicher, dass der Kabelschirm
impedanzarm durchgeschlauft und auf
das Schirmbezugspotenzial des Bus-
teilnehmers geführt wird. Diese Bus-
anschlussstecker beinhalten den
PROFIBUS-spezifischen Leitungs-
1
390
6
2
7
3
B
8
A
220
4
9
5
M5EXT
390
(GND)
Hinweise:

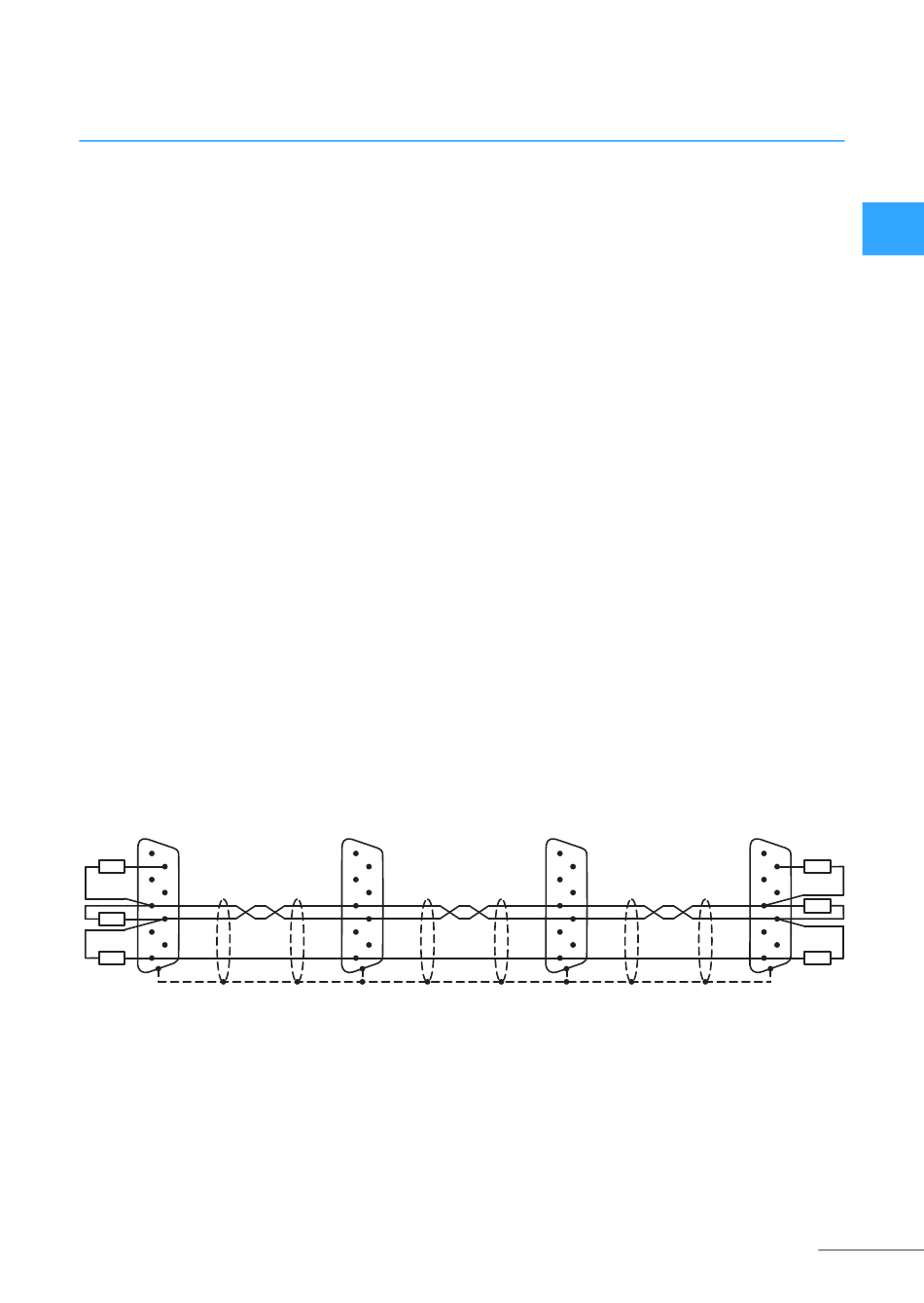

1
6
2
7
3
B
B
8
A
A
4
9
5
M5EXT
M5EXT
(GND)
(GND)
Eaton Schaltungsbuch 06/11
abschluss, der bei Bedarf zugeschaltet
werden kann.
– Ein Bussegment muss an beiden Enden
mit einem Leitungsabschluss versehen
sein. Der Abschluss ist passiv, wird
aber aus dem Busteilnehmer gespeist.
Er sorgt für einen definierten
Ruhepegel auf dem Bus, wenn kein
Busteilnehmer sendet. Diese
Busabschlüsse werden vorzugsweise
extern, gemäß PROFIBUS-Norm im
Steckergehäuse, realisiert.
– Das Bussegment muss an beiden
Enden abgeschlossen sein.
– Es dürfen nicht mehr als zwei
Abschlüsse pro Bussegment vor-
handen sein.
– Mindestens einer der beiden
Abschlüsse muss durch den Bus-
teilnehmer gespeist werden.
– Der Betrieb ohne korrekten Abschluss
des PROFIBUS-Netzes kann zu Über-
tragungsfehlern führen.
1
6
2
7
3
B
B
8
A
A
4
9
5
M5EXT
M5EXT
(GND)
(GND)
1
1
1
6
390
2
7
3
B
220
8
A
4
9
5
M5EXT
390
(GND)
