4

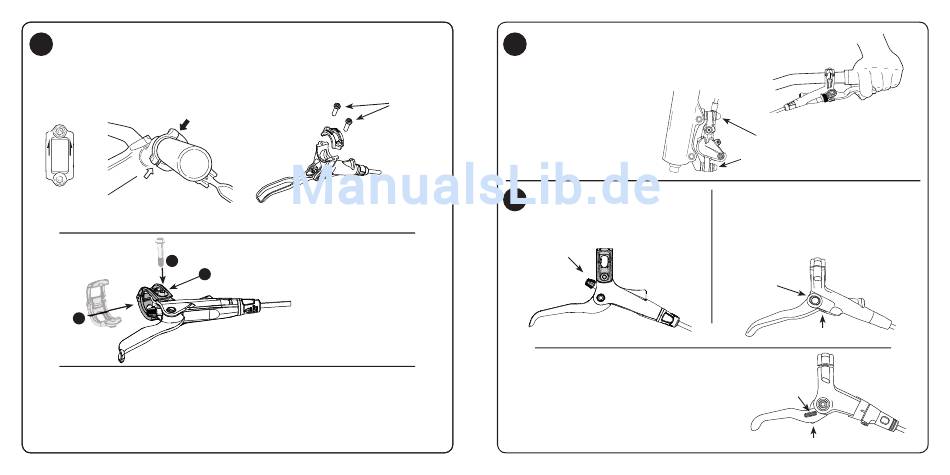

HEBEL MONTIEREN

Split Clamp: Ziehen Sie die obere Schraube mit einem 4-mm-
Inbusschlüssel mit 2,8 bis 3,4 N•m vollständig an, sodass kein
Zwischenraum verbleibt. Ziehen Sie die untere Schraube mit
demselben Drehmoment an.
Hebel mit nach oben
weisenden Pfeilen
Kein Zwischenraum
montieren
Zwischenraum
Ziehen Sie die
Schrauben mit
2,8-3,4 N•m an.
Hinge Clamp
2
3
1
RECHTSSEITIGE VORDERBREMSE (optional)
Um die Vorderbremse wie beim Motorrad auf der rechten Seite
zu betätigen, nehmen Sie die Halterungen von beiden Hebeln ab,
vertauschen Sie die Bremshebel, und drehen Sie die Halterungen
so, dass die Pfeile nach oben zeigen.
16
Elixir/Code Bedienungsanleitung
Ziehen Sie die
Schrauben mit
5-6 N•m an.
95-5015-016-000 Rev E
Elixir/Code Bedienungsanleitung
5
AUSRICHTEN UND PRÜFEN DER BREMSSÄTTEL
Betätigen Sie den Vorderbremshebel 5- oder 6-mal, und halten Sie
ihn fest. Halten Sie den Hebel gezogen (mit der Hand oder mit einem
Gummiband), und ziehen Sie die CPS-Schrauben anschließend leicht fest,
sodass der Bremssattel gehalten wird.
Drehen Sie das Laufrad, und überprüfen Sie,
ob die Scheibe schleift. Wenn die Scheibe
Ziehen Sie die
schleift, lösen Sie die CPS-Schrauben, und
Schrauben mit
2,8-3,4 N•m an.
wiederholen Sie den Vorgang. Wenn die
Scheibe nicht mehr schleift, ziehen Sie die
CPS-Schrauben im Wechsel mit 8 bis 10 N•m
fest. Wiederholen Sie das Verfahren für die
Hinterbremse.
6
REICHWEITEN-EINSTELLER
(ELIXIR 9/7/CODE R)
Drehen Sie den Reichweiten-Einsteller, um bei
Bedarf die Reichweite einzustellen.
Werkzeugloser
Reichweiten-Einsteller
REICHWEITEN-EINSTELLER (CODE)
Drehen Sie den Reichweiten-Einsteller, um bei Bedarf die
Reichweite einzustellen.
Tipp: Sie können diese Einstellung auch mit einem
2,5-mm-Inbusschlüssel über den Druckstufeneinsteller
Ihrer RockShox-Gabel vornehmen.
Copyright © 2011 SRAM, LLC
Deutsch
Ziehen Sie die
Schrauben mit
8-10 N•m an.
(im Wechsel)
REICHWEITEN-EINSTELLER (ELIXIR 5)
Verwenden Sie einen kleinen (2 bis 2,5 mm)
Inbusschlüssel, um den Reichweiten-Einsteller in den
Hebelkörper zu drehen.
Hinweis: Sie können die Reichweite auch mit einem
3-mm-Inbusschlüssel an der Basis des Hebels einstellen.
3-mm-Reichweiten-
Einsteller
Werkzeugloser
Reichweiten-Einsteller
Werkzeugloser
Reichweiten-Einsteller
2,5-mm-Reichweiten-Einsteller
