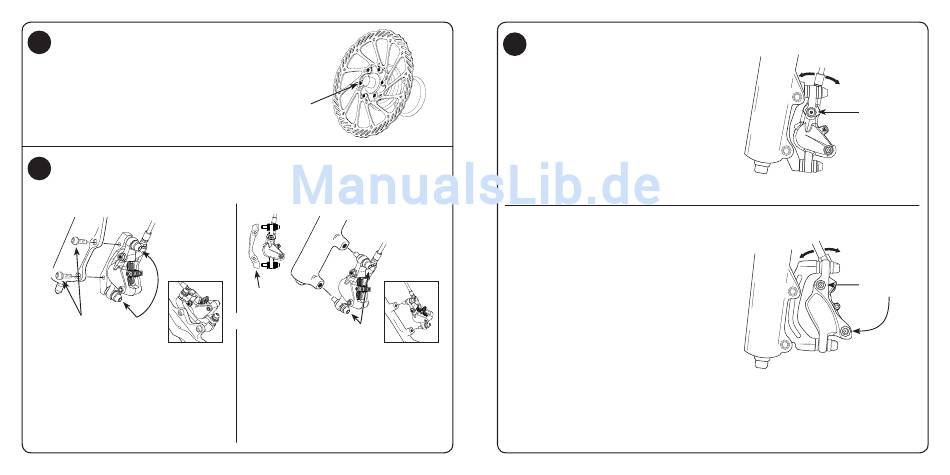

INSTALAR O ROTOR
Monte o rotor no cubo, utilizando os pernos T25 TORX® que foram
fornecidos, e aperte-os com o momento de torção de 6,2 N•m. O logótipo da
Avid TEM DE fi car para fora. Introduza a roda no garfo ou no quadro.
2
MONTE AS MAXILAS DA FRENTE E TRASEIRA
Monte a maxila da frente (mangueira mais curta) no garfo e a maxila traseira (mangueira mais comprida) no quadro.
MONTAGEM I.S.
Traseira
Apertar os pernos Afrouxe antes de
até: 9 a 10 N•m
montar
MONTAGEM I.S. (INTERNATIONAL STANDARD)
Afrouxe os parafusos do CPS, e depois aparafuse a
maxila às abas de montagem. Aperte os pernos de
montagem a 9-10 N•m. Confi rme que a maxila se move
livremente no bloco do CPS.
64
Elixir/Code Manual do utilizador
Apertar os
pernos até:
6,2 N•m
MONTAGEM DIRECTA
Retire...
...e depois monte
directamente
OU
Ajuste os parafusos e depois
desaperte 1/8 a 1/4 de volta
MONTAGEM DIRECTA
Retire o adaptador de montagem, mas deixe no sítio
as pilhas de anilhas e os parafusos do CPS. Aparafuse
a maxila directamente ao garfo. Ajuste os parafusos e
depois desaperte 1/8 a 1/4 de volta. Confi rme que a maxila
se move livremente no bloco do CPS.
Nota: Para tamanhos maiores do rotor, poderá ser
necessária uma ferragem adaptadora. Para saber quais
são as suas opções, consulte Assegure-se de que tem as
ferragens adaptadoras correctas.
95-5015-016-000 Rev E
Elixir/Code Manual do utilizador
3
CORRIJA O ÂNGULO DO TUBO DO
TRAVÃO E DEPOIS ENCAMINHE-O
(ELIXIR 9/ELIXIR 7)
Se for necessário, pode alterar a posição do perno oco ("banjo")
para melhor encaminhamento do tubo do travão. Afrouxe
ligeiramente os pernos ocos (banjos) da maxila, com uma chave
de bocas de 8 mm e rode as peças de fi xação, para melhor
condução da tubagem fl exível. Reaperte esses parafusos com
o momento de torção indicado e depois encaminhe os tubos de
travão. Certifi que-se de que em pontos críticos há tubo sufi ciente
para permitir o movimento da suspensão e que também não
fi cam grandes laçadas de tubo excedentário. A seguir, prenda a
tubagem ao quadro e ao garfo.
CORRIJA O ÂNGULO DO TUBO DO
TRAVÃO E DEPOIS ENCAMINHE-O
(CODE/CODE R)
Se necessário, pode alterar a posição da peça terminal ("banjo")
para melhor encaminhamento do tubo de travão. Comece por
remover as pastilhas de travão, para não correr o risco de deixar
óleo DOT na superfície das pastilhas (para sua orientação,
Traseira
consulte os passos de substituição de pastilhas). Em seguida,
use uma chave sextavada de 5 mm para desapertar ligeiramente a
porca de montagem da maxila do travão da frente. Rode a o perno
oco ("banjo") para a posição desejada e volte a apertar o perno da
maxila com o aperto especifi cado. Certifi que-se de que em pontos
críticos haja tubo fl exível sufi ciente para permitir o movimento da
suspensão, mas certifi que-se também de que não fi cam grandes
laçadas de tubo a mais.
Nota: Pode ter metido ar no sistema ao mudar a posição do
parafuso oco (banjo). Não seja preguiçoso, gaste o tempo que
for necessário para sangrar o sistema depois de terminar a
instalação.
Copyright © 2011 SRAM, LLC
Português
Reaperte até:
8,5-10,1 N•m
Reaperte
até:
8,5-10,1 N•m
