Nederlands
1

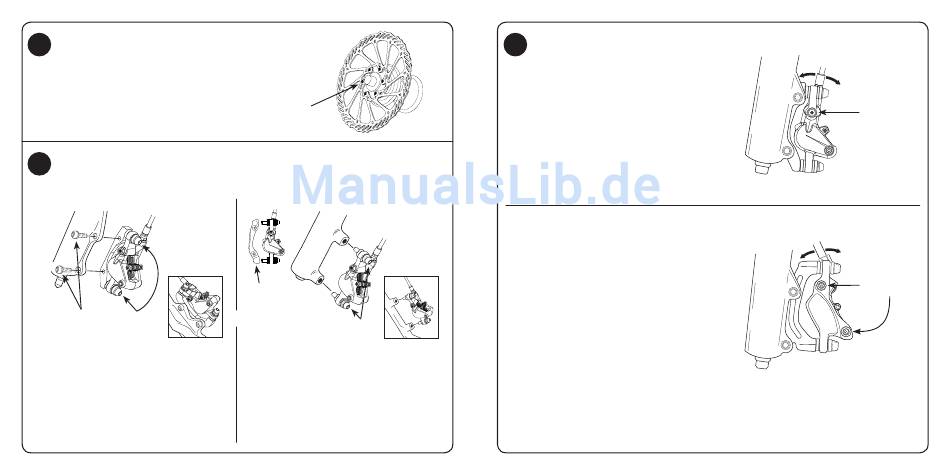

INSTALLEREN ROTOR
Plaats de rotor op de naaf met behulp van de meegeleverde T25
TORX®-bouten en haal deze aan tot 6,2 N•m. Het Avid logo MOET naar
buiten wijzen. Monteer het wiel in de vork of het frame.
2
MONTEREN VOORSTE EN ACHTERSTE KROMPASSER
Bevestig de voorste krompasser (korte slang) aan de vork en de achterste krompasser (lange slang) aan het kader.
IS-MONTAGE
Achteraan
Draai de bouten
Voor montage
aan tot: 9-10 N•m losdraaien
IS-MONTAGE
Draai de CPS-bouten los, en bevestig de krompasser dan
met de bouten op de montagelipjes. Draai de
bevestigingsbouten aan tot 9-10 N•m. Controleer of de
krompasser zich vrij op de CPS-bevestigingen beweegt.
54
Elixir/Code Handleiding
Draai de bouten
aan tot: 6,2 N•m
DIRECTE MONTAGE
Achteraan
Verwijderen...
...dan direct
bevestigen
OF
Draai stevig vast, en draai
dan 1/8 tot 1/4 slag terug
DIRECTE MONTAGE
Verwijder de montagebeugel, maar laat de CPS-bouten
en de op elkaar aangebrachte ringen op hun plaats zitten.
Bevestig de krompasser rechtstreeks met bouten op de
vork. Draai de bouten stevig vast en draai dan 1/8e tot 1/4e
slag terug. Controleer of de krompasser zich vrij op de
CPS-bevestigingen beweegt.
Opmerking: Voor de grotere rotorformaten kan het
gebruik van een adapterbeugel nodig zijn. Zie Controleer
of u de goede beugels hebt voor opties.
95-5015-016-000 Rev E
Elixir/Code Handleiding
3
AFSTELLEN SLANGHOEK,
DAN VASTLEGGEN
(ELIXIR 9/ELIXIR 7)
Indien nodig kunt u de banjopositie veranderen om de slang
op een betere manier vast te leggen. Maak de banjobouten op
de krompasser met een 8 mm steeksleutel enigszins los en
roteer de fi ttingen zodat de slangen optimaal vastgelegd kunnen
worden. Haal de banjobouten weer aan tot het voorgeschreven
aanhaalmoment, en leg dan de slangen vast. Controleer eerst of
de slang op de kritieke punten lang genoeg is zodat de suspensie
kan bewegen, maar zorg er ook voor dat er geen grote lussen van
overtollige slang ontstaan. Zet de slangen nu vast op het frame
en de vork.
AFSTELLEN SLANGHOEK,
DAN VASTLEGGEN
(CODE/CODE R)
Indien nodig kunt u de banjopositie veranderen om de slang op
een betere manier vast te leggen. Begin met het verwijderen van
de remblokjes zodat u het risico vermijdt dat er DOT-vloeistof op
de oppervlakte van de remblokjes komt (zie voor aanwijzingen de
stappen voor het vervangen van de remblokjes). Maak de mon-
tagemoer van de voorste krompasser een beetje losser met behulp
van een 5 mm inbussleutel. Roteer het banjoaansluitstuk naar de
gewenste positie en draai de bout van de krompasser weer vast tot
de aangegeven torsie. Controleer eerst of de slang op de kritieke
punten lang genoeg is zodat de suspensie kan bewegen, maar zorg
er ook voor dat er geen grote lussen van overtollige slang ontstaan.
Opmerking: Het is mogelijk dat er lucht in het systeem is geko-
men doordat de banjopositie gewijzigd is. Wees niet lui, neem de
tijd om het systeem te ontluchten eenmaal de montage voltooid
is.
Copyright © 2011 SRAM, LLC
Nederlands
Opnieuw
aanhalen tot:
8,5-10,1 N•m
Opnieuw
aanhalen tot:
8,5-10,1 N•m
