Português
7

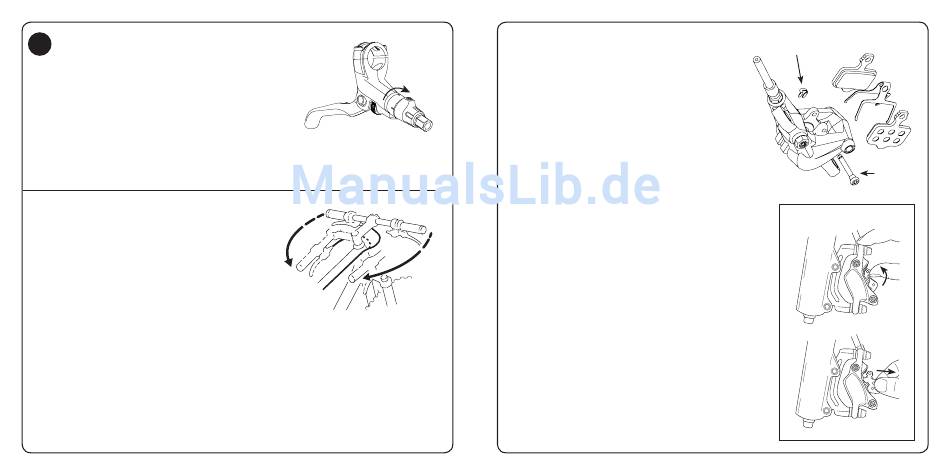

AJUSTAR O PONTO DE ACCIONAMENTO DA
PASTILHA (ELIXIR 9/CODE)
Utilize o botão cónico, para ajustar o ponto de actuação da pastilha
precisamente onde pretenda tê-lo. Ao rodar o botão cónico no sentido
contrário ao da seta que está no botão, diminui-se o curso do manípulo
necessário para que as pastilhas contactem o rotor, resultando num mais
rápido accionamento da pastilha. Experimente e sinta as diferenças entre
as várias confi gurações possíveis. O objectivo é as pastilhas de travão
começarem a actuar precisamente onde a pressão exercida na manete for
mais forte.
Nota: O botão cónico pode rodar 24 "cliques" ou seja cerca de 2 voltas
completas
ANTES DE ANDAR DE BICICLETA
Confi rme que o guiador gira sem entraves. Se houver um excesso de
tubo de travão nesta zona, veja as instruções para alterar o tamanho
da tubagem e sangramento do sistema, localizadas no Guia de
Acerto do Comprimento do Tubo Flexível do Travão e Sangramento.
68
Elixir/Code Manual do utilizador Elixir/Code Manual do utilizador
SUBSTITUIÇÃO DE PASTILHAS DE TRAVÃO
1. RETIRE A RODA
Comece por retirar a roda e verifi car a espessura do rotor. Se
a espessura do rotor for menos de 1,55 mm, substitua-o por um
rotor novo.
2. EMPURRE OS ÊMBOLOS DE VOLTA PARA DENTRO
As maxilas Elixir são auto-ajustadas. Os êmbolos têm de ser
empurrados para dentro do corpo até à sua posição original, antes
de se poderem instalar as novas pastilhas de travão. A maneira
mais segura de o fazer é com as velhas pastilhas ainda na maxila,
Accionamento
para proteger os êmbolos. Coloque uma chave de fendas entre as
mais rápido
pastilhas antigas, e depois balance-a cuidadosamente para trás
e para a frente, empurrando os êmbolos de novo para dentro dos
seus cilindros.
3. RETIRE O PERNO RETENTOR DA PASTILHA
Comece por retirar o freio "E" da maxila, do lado da roda, e depois
desaperte o perno retentor com uma chave sextavada de 2,5 mm.
Retire por completo o parafuso retentor.
4. RETIRE AS PASTILHAS VELHAS
Agarre nas abas das pastilhas e puxe para fora a direito.
5. INSTALE AS NOVAS PASTILHAS E O SEPARADOR
Certifi que-se de que o clipe separador está orientado em relação
às pastilhas tal como mostra a fi gura. Alinhe o orifício no clipe
separador com os orifícios nas abas das pastilhas. Aperte o clipe
e as pastilhas em conjunto, e depois introduza-os na maxila como
um todo. Empurre com fi rmeza até o conjunto encaixar no seu
lugar.
6. VOLTE A INSTALAR O PERNO RETENTOR
Volte a colocar o perno retentor das pastilhas, aperte com um
momento de torção de 0,9-1,0 N•m e volte a colocar o freio "E" na
maxila do lado da roda.
7. VOLTE A INSTALAR A RODA
Guie o rotor entre as pastilhas, conforme volta a instalar a
roda. Uma vez que a roda esteja fi xada, aperte a alavanca do
travão várias vezes para fazer avançar as pastilhas para as suas
posições de descanso. Dê voltas com a roda e veja se o rotor faz
fricção. Volte a alinhas a maxila conforme seja necessário.
Copyright © 2011 SRAM, LLC
95-5015-016-000 Rev E
Português
O freio "E" entra na maxila
vindo do lado da roda
Apertar o
perno até:
0,9 - 1 N•m
Apenas para Code
69
