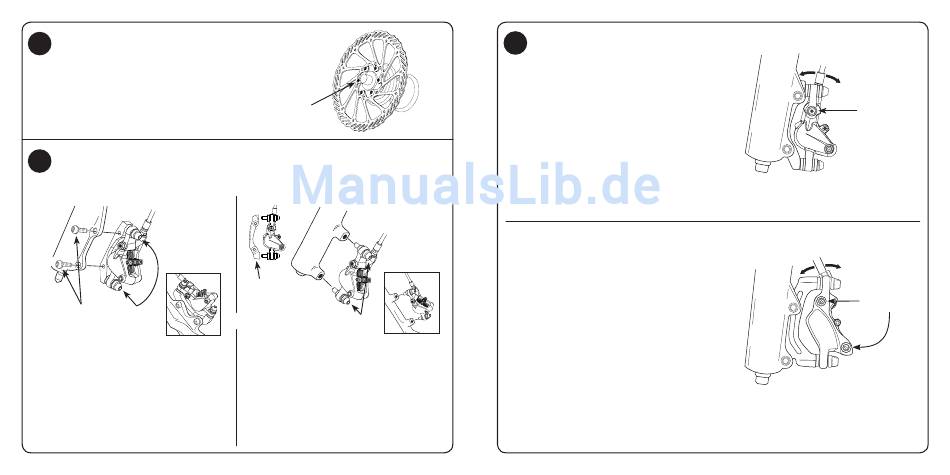

BREMSSCHEIBE MONTIEREN

Befestigen Sie die Bremsscheibe mit den beiliegenden T25 TORX®-
Schrauben, und ziehen Sie sie mit einem Drehmoment von 6,2 N•m an. Das
Avid-Logo MUSS nach außen weisen. Bauen Sie das Laufrad in die Gabel
bzw. in den Rahmen ein.
2

VORDEREN UND HINTEREN BREMSSATTEL MONTIEREN

Befestigen Sie den vorderen Bremssattel (kurze Bremsleitung) an der Gabel und den hinteren Bremssattel (lange
Bremsleitung) am Rahmen.
I.S.-BEFESTIGUNG
Hinten
Ziehen Sie die Vor dem Einbau
Schrauben mit lösen
9-10 N•m an.
I.S.-BEFESTIGUNG
Lösen Sie die CPS-Schrauben, und schrauben Sie den
Bremssattel in die Aufnahmen. Ziehen Sie die
Befestigungsschrauben mit 9 bis 10 N•m an. Vergewissern
Sie sich, dass der Bremssattel sich auf der
CPS-Baugruppe frei bewegt.
14
Elixir/Code Bedienungsanleitung
Ziehen Sie die
Schrauben mit
6,2 N•m an.
DIREKTMONTAGE
Entfernen...
...dann direkt
montieren
ODER
Festdrehen und anschließend
um 1/8- bis 1/4-Umdrehung
zurückdrehen
DIREKTMONTAGE
Nehmen Sie den Bremssattelhalter ab, halten Sie jedoch
die CPS-Schrauben und die Unterlegscheiben zusammen.
Schrauben Sie den Bremssattel direkt in die Gabel. Ziehen
Sie die Schrauben an, und drehen Sie sie anschließend
um 1/8- bis 1/4-Umdrehung zurück. Vergewissern Sie
sich, dass der Bremssattel sich auf der CPS-Baugruppe
frei bewegt.
Bitte beachten: Für größere Bremsscheibendurchmesser
ist möglicherweise ein Adapter erforderlich. Optionen
siehe unter Vergewissern Sie sich, dass Sie über die
richtigen Bremssattelhalter verfügen.
95-5015-016-000 Rev E
Elixir/Code Bedienungsanleitung
3
LEITUNGSWINKEL ANPASSEN,
ANSCHLIESSEND VERLEGEN
(ELIXIR 9/ELIXIR 7)
Bei Bedarf können Sie die Position der Bremsleitungsaufnahme
ändern, wenn dies zur besseren Verlegung der Bremsleitung
erforderlich ist. Lösen Sie mit einem 8-mm-Maulschlüssel
die Hohlschrauben auf dem Bremssattel, und drehen Sie die
Leitungsaufnahmen in den benötigten Winkel. Ziehen Sie die
Hohlschrauben wieder mit dem angegebenen
Drehmoment fest, und verlegen Sie die Bremsleitungen. Stellen
Sie sicher, dass die Leitungen an den jeweiligen Stellen
ausreichend beweglich sind, um die Federbewegungen des
Fahrrads nicht zu beeinträchtigen. Die Leitungen dürfen jedoch
auch nicht zu lang sein oder Schlaufen bilden. Befestigen Sie
nun die Leitungen am Rahmen und an der Gabel.
LEITUNGSWINKEL ANPASSEN,
ANSCHLIESSEND VERLEGEN
(CODE/CODE R)
Bei Bedarf können Sie die Position der Bremsleitungsaufnahme
Hinten
ändern, wenn dies zur besseren Verlegung der Bremsleitung
erforderlich ist. Bauen Sie zunächst die Bremsbeläge aus, damit
keine Bremsfl üssigkeit auf die Belagoberfl ächen geraten kann
(siehe Schrittanleitung zum Austauschen der Bremsbeläge).
Verwenden Sie danach einen 5-mm-Inbusschlüssel, um die
Schraube am vorderen Bremssattel etwas zu lösen. Drehen Sie die
Bremsleitungsaufnahme in die gewünschte Position, und ziehen Sie
die Bremssattelschraube mit dem angegebenen Drehmoment an.
Stellen Sie sicher, dass die Leitungen an den jeweiligen Stellen
ausreichend beweglich sind, um die Federbewegungen des
Fahrrads nicht zu beeinträchtigen. Die Leitungen dürfen jedoch
auch nicht zu lang sein oder Schlaufen bilden.
Hinweis: Möglicherweise ist durch die Veränderung der
Position der Bremsleitungsaufnahme Luft in das System
geraten. Nehmen Sie sich daher nach der Montage ein wenig
Zeit und entlüften Sie das System.
Copyright © 2011 SRAM, LLC
Deutsch
Anziehen mit:
8.5-10.1 N•m
Anziehen mit:
8,5-10,1 N•m
