2.11.3 Höhe der gelüfteten Nähfüße
2
4
1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Höhe der gelüfteten Nähfüße nur bei ausgeschalteter Nähmaschine
prüfen und einstellen.

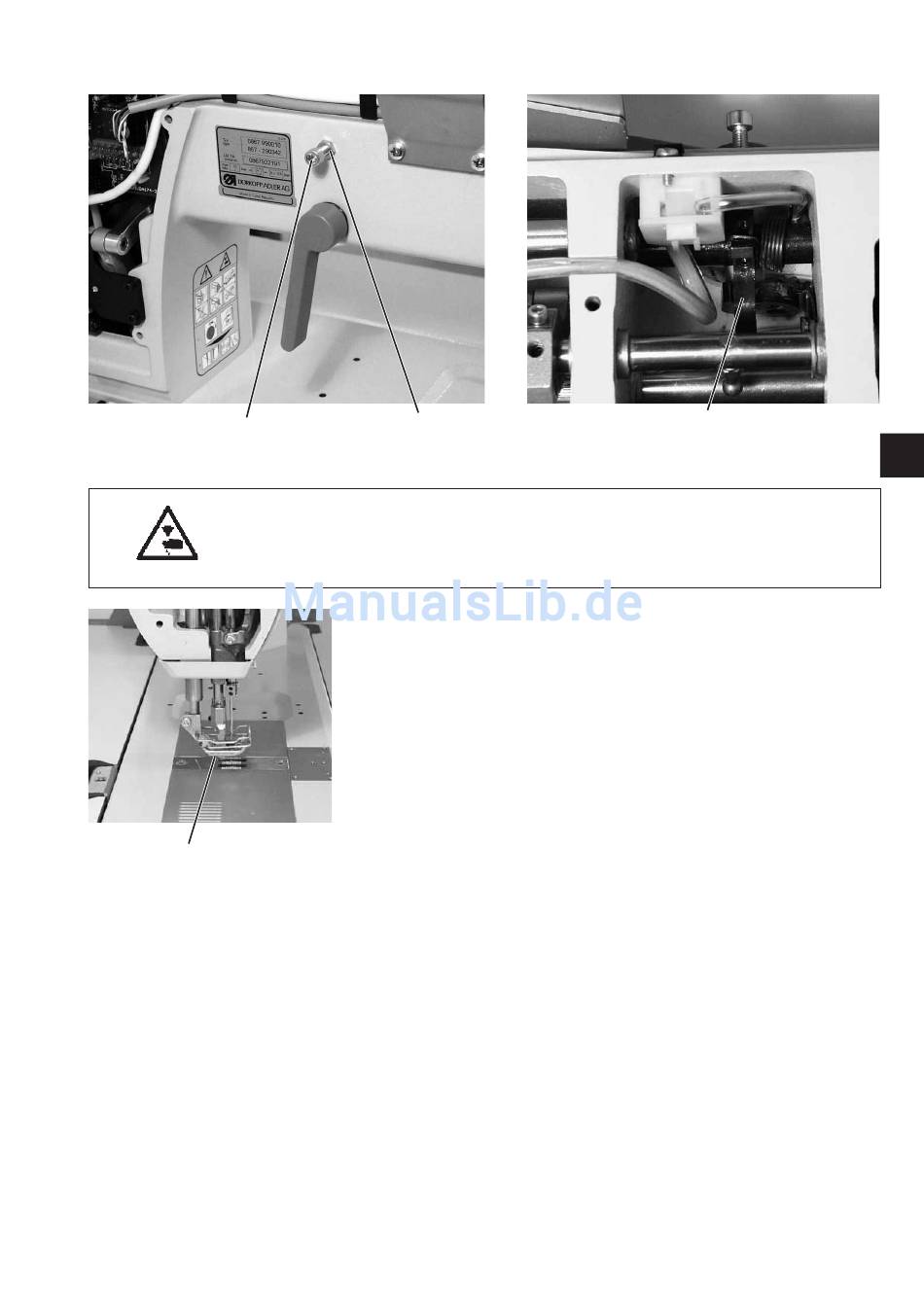

Regel und Kontrolle
Die pneumatisch oder über Kniehebel gelüfteten Nähfüße 4 sollen bei
Nadelstange im oberen Totpunkt einen Abstand von 20 mm zur
Stichplatte haben.
Die Schraube 2 begrenzt den Weg des Lüftungshebels 3.
–
Nähfüße absenken.
–
Handrad drehen, bis die Nadelstange im oberen Totpunkt steht.
–
Nähfüße mit Kniehebel oder pneumatisch lüften und Lüftungshöhe
messen.
Korrektur
–
Kontermutter 1 lösen.
–
Anschlagschraube 2 entsprechend verdrehen.
–
Kontermutter 1 festdrehen.
