Montage- und Installationsanleitung,
Anbringung der
Kanäle
Zugang zur Steue-
rung
Kondenswasser-
ablauf
40

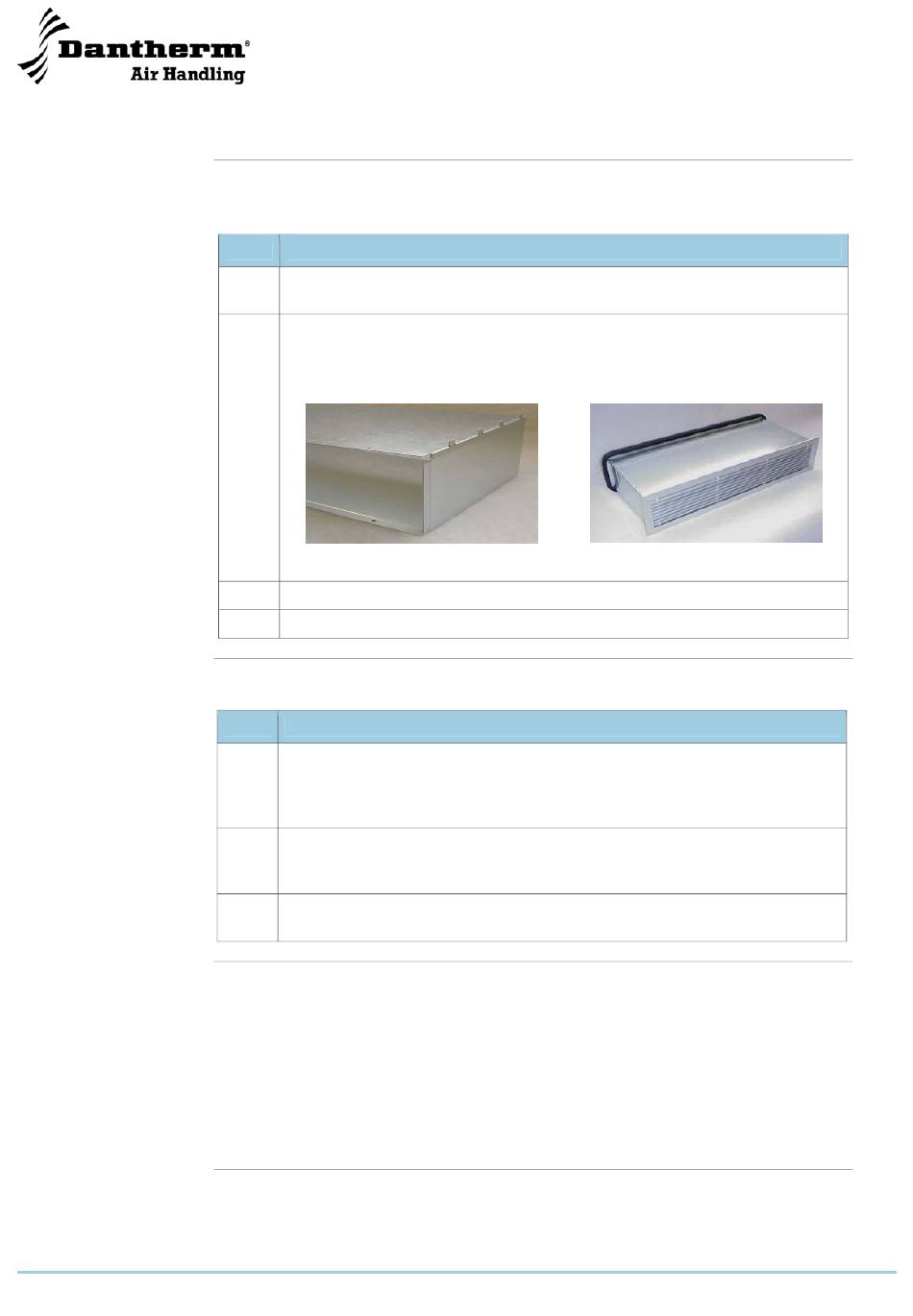

Der Kanalsatz ist wie unten beschrieben montiert:
Stufe
1 Das Kanalstück mit dem Filter in die untere Kanalöffnung dort anbringen, wo
die Luft des Schwimmbeckenraums ins Gerät angesaugt wird.
2 Vor Zusammensetzung das Zwischenstück auf die gewünschte Breite ab-
schneiden
Dies gilt für Mauerdicken zwischen 130 mm und 350 mm
Zwischenstück des Kanalanschlusssatz,
3 Den Kanalanschluss in den Kanalöffnungen montieren
4 Das Gerät an der Schiene aufhängen
Den Zugang zur Steuerung ist unten beschrieben.
Stufe
1 Die vier Schrauben vorne am Gerät abschrauben (d.h. die den Kanalöffnun-
gen gegenüberliegende Seite) und das Gerät öffnen
Die Schrauben lassen sich mit dem mitgelieferten Inbusschlüssel (Schlüssel
mit sechskantigem Kopf) abschrauben
2 Die Schrauben an der Vorderseite des Deckels der oben am Kompressor
angebrachten Kisten abschrauben (Die Steuerung ist in dem Gehäuse an-
gebracht)
3 Den Deckel nach hinten schieben und über das Gehäuse abziehen.
Die Steuerung ist jetzt zugänglich
Der Kondenswasserablauf befindet sich am Boden des Geräts. Das Gerät ist mit einem
Schlauchstutzen für einen ½" flexiblen oder festen Ablaufschlauch versehen.
Der Ablaufschlauch ist mit einem Gefälle von min. 2 % zu verlegen, damit das Wasser
von der Tropfenschale wegfließen kann.
Alternativ lässt sich eine Kondensatpumpe beim Ablaufstutzen des Entfeuchters mon-
tieren.
Die Platzierung des Ablaufes ergibt sich aus der untenstehenden Zeichnung, wo das
Gerät von oben gesehen ist.
fortgesetzt
Handlung
235 mm
Handlung
Kanalanschluss, 350 mm
Fortsetzung nächste Seite
